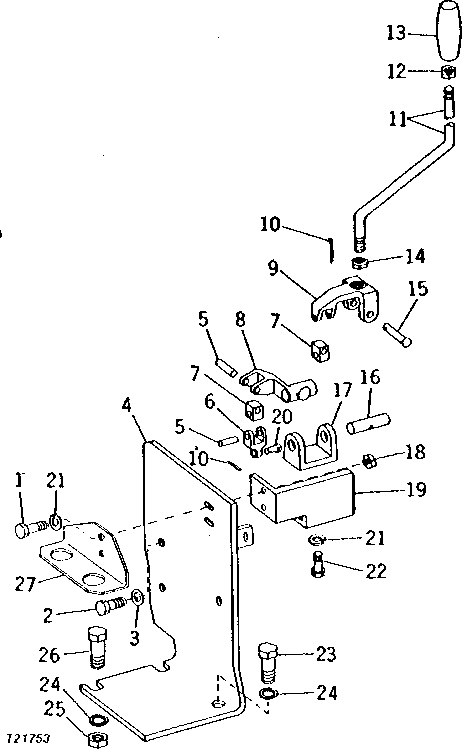

LOADER CONTROL VALVE LINKAGE (SERIAL NO. -161722) [02G17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2633	2	Cap Screw	3/8" X 1-1/2"
2	19H2472	3	Cap Screw	1/2" X 1"
3	12H301	3	Lock Washer	1/2"
4	AT30381	1	PLATE	-
5	34H330	4	SPRING PIN	5/16" X 1-3/8"
6	U10894	2	LINK	-
7	U11003	2	PIVOT	-
8	U10895	1	PIVOT	-
9	U10897	1	SUPPORT	-
10	11M7059	3	Cotter Pin	3.200 X 20 MM
11	T33980	1	LEVER	(SUB FOR U43919)
12	14H826	1	Nut	1/2"
13	U43703	1	GRIP	-
14	14H821	1	Nut	5/8"
15	U11001	1	PIN	-
16	U11000	1	PIN FASTENER	-
17	U15097	1	PIVOT	-
18	T11234	2	Lock Nut	-
19	AU42528	1	BRACKET	-
20	U11004	2	Pin Fastener	-
21	12H304	4	Lock Washer	3/8"
22	19H2676	2	Cap Screw	3/8" X 1"
23	19H1871	1	Cap Screw	3/4" X 1-1/4"
24	12H236	3	Lock Washer	3/4"
25	14H794	2	Nut	3/4"
26	19H1425	2	CAP SCREW	3/4" X 2-3/4"
27	T31282	1	BRACKET	-

LOADER CONTROL VALVE LINKAGE (SERIAL NO. -161722) [02G17]
