BACKHOE SWING FRAME [02H22]

BACKHOE SWING FRAME [02H22]

BACKHOE SWING FRAME [02H22]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

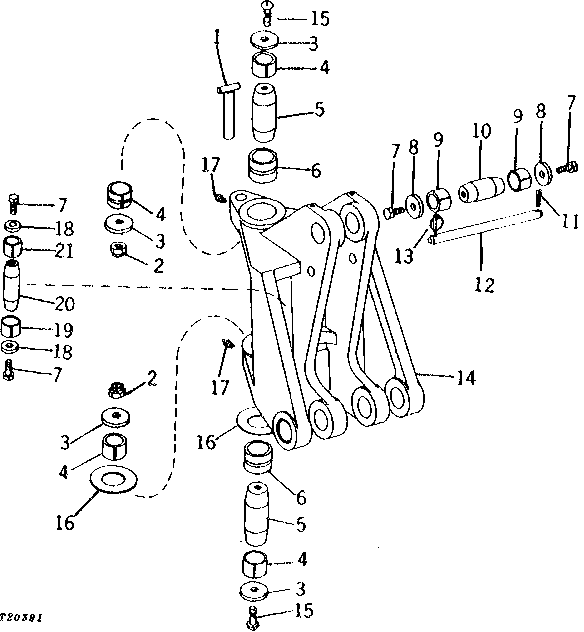

BACKHOE SWING FRAME [02H22]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AU42580	1	PIN	TRANSPORT, SWING
2	T34950	2	Nut	-
3	T35418	4	BUSHING	(WASHER)
4	U44023	4	TAPERED SLEEVE	-
5	T34949	2	PIN	-
6	U44043	2	BUSHING	-
7	19H2717	6	Cap Screw	HS, SAE 8, 3/4" X 1-3/4"
8	T35565	2	SPACER	(WASHER)
9	T55322	2	TAPERED SLEEVE	(SUB FOR T34188)
10	U45706	1	PIN FASTENER	-
11	11M7040	1	Cotter Pin	6.300 X 50 MM
12	U44055	1	Pin	TRANSPORT, BOOM
13	AR62151	1	Quick Lock Pin	(SUB FOR B11182)
14	AU42579	1	FRAME	(INCLUDES (2) U44043)
15	08H4513	2	CAP SCREW	1" X 9", RD. HD., 1" X 9"
16	U44046	2	WASHER	-
17	JD7759	2	Lubrication Fitting	STRAIGHT, 1/8"
18	U43180	4	SPACER	-
19	U43179	2	TAPERED SLEEVE	-
20	T35123	2	PIN FASTENER	(SUB FOR U43776)
21	U44047	2	TAPERED SLEEVE	-
