BACKHOE SWING CYLINDER [02J03]

BACKHOE SWING CYLINDER [02J03]

BACKHOE SWING CYLINDER [02J03]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

BACKHOE SWING CYLINDER [02J03]

Нет текстового описания

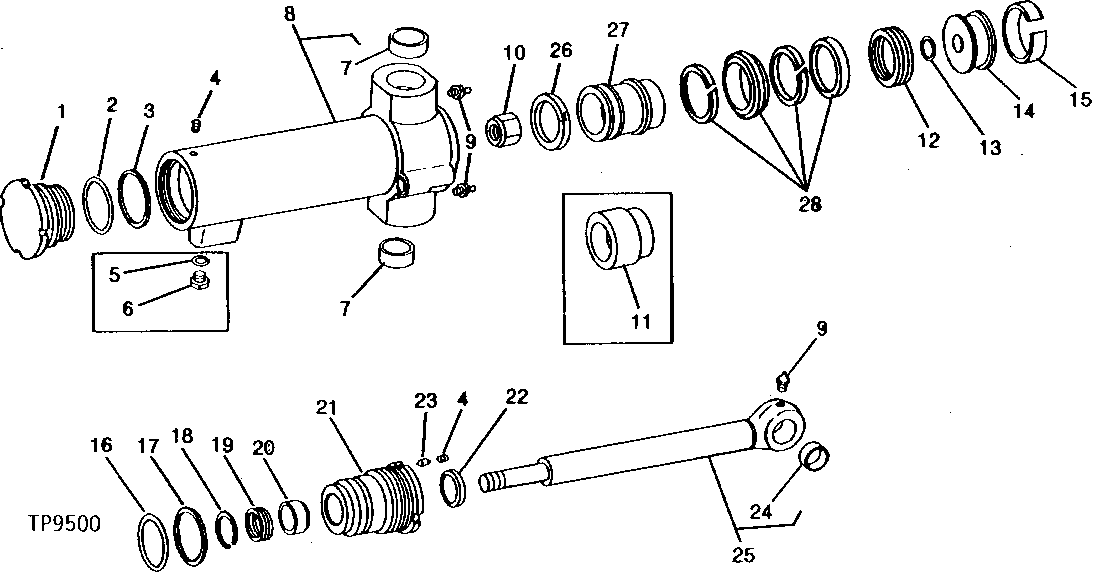

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U44080	1	CYLINDER HEAD	-
2	U10748	1	BACK-UP RING	(A) (K)
3	U10746	1	O-Ring	(A) (K)
4	22H1077	2	SET SCREW	1/4" X 5/16"
5	R26286	1	O-Ring	-
6	R27094	1	Drain Plug	-
7	U43454	2	BUSHING	-
8	AU42600	1	WASHER	(SUB AT36402, T37673 AND U45231)
8	AT36402	1	HYDRAULIC CYLINDER BARREL	-
9	JD7759	3	Lubrication Fitting	-
10	U10750	1	LOCK NUT	-
11	U44081	1	PISTON	-
12	T37379	1	PACKING	(A) (SUB FOR R72828)
13	U10289	1	O-Ring	(A) (K)
14	U17348	1	PISTON	-
15	U17225	1	WEAR RING	(A) (K)
16	U44083	1	O-Ring	(A) (K)
17	R81196	1	BACK-UP RING	(A) (K) (SUB FOR U44084, THIS APPLICATION)
18	N10193	1	SNAP RING	-
19	R76801	1	PACKING	(A) (K) (SUB FOR T35850)
20	U41578	1	WEAR RING	(A) (K)
21	R80950	1	GUIDE	(SUB FOR U44082)
22	L2029CU	1	SEAL	(A) (K)
23	U43464	1	INSERT	(K) NYLON
24	U45822	1	BUSHING	-
25	AU42602	1	HYDRAULIC CYLINDER ROD	-
26	U45231	1	PISTON RING	-
27	T37673	1	PISTON	(SUB R78226 AND RE19225)
27	R78226	1	PISTON	-
28	RE11905	1	SEAL	(K)
..	AU42599	2	CYLINDER	(SUB AT36401)
..	-	2	Part 32	(SUB RE12726) ( AT36401 NO LONGER AVAILABLE)
..	RE12726	2	HYDRAULIC CYLINDER	(SUB FOR AT36401) (USE IF AVAILABLE, THEN SUB COMPONENTS)
..	AR105384	1	HYDRAULIC CYLINDER KIT	(SUB FOR AU43138, AT36404 AND AR96521)
