Открытый узел

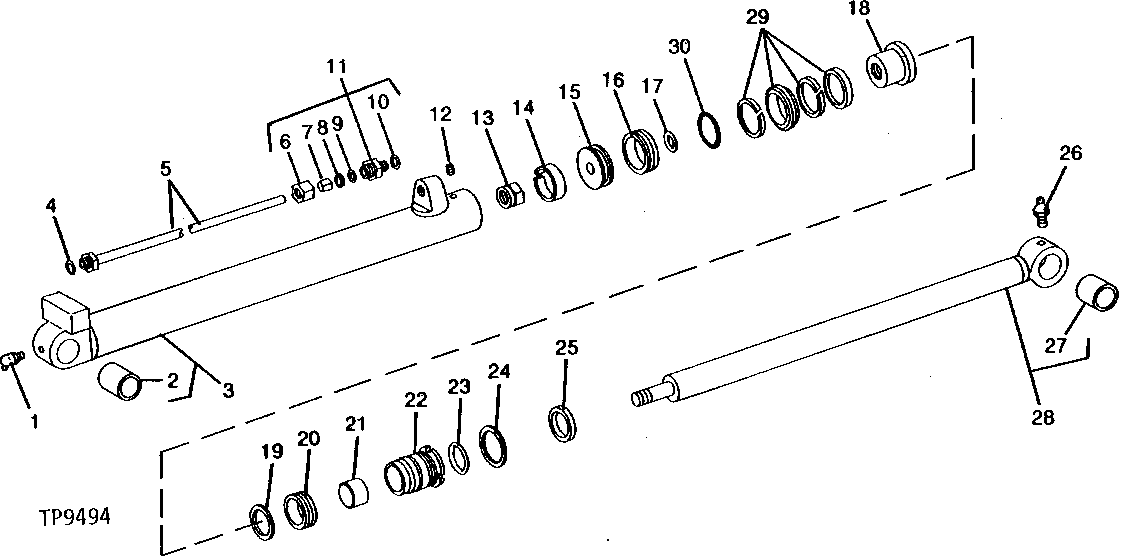

BACKHOE BUCKET CYLINDER [02J01]

BACKHOE BUCKET CYLINDER [02J01]

BACKHOE BUCKET CYLINDER [02J01]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

BACKHOE BUCKET CYLINDER [02J01]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD7781	1	Lubrication Fitting	90°, 1/4"
2	U45822	1	BUSHING	-
3	AU42869	1	HYDRAULIC CYLINDER BARREL	-
4	U12547	1	O-Ring	(SUB FOR F3171R)
5	AU42873	1	LINE	RETURN
6	U46224	1	FITTING	-
7	U46225	1	SLEEVE FITTING	-
8	U46226	1	SHIM	-
9	T13119	1	O-Ring	-
10	U12547	1	O-Ring	(SUB FOR F3171R)
11	AU42874	1	ADAPTER FITTING	-
12	22H842	1	SET SCREW	1/4" X 5/16"
13	L2235CU	1	LOCK NUT	-
14	U17337	1	WEAR RING	(A) (B)
15	T39550	1	PISTON	(SUB FOR U44578, THIS APPLICATION)
16	T37381	1	PACKING	(A) (SUB FOR R72830)
17	R29463	1	O-Ring	(A) (B)
18	U17347	1	PISTON	(SUB R77809 AND RE18735)
18	R77809	1	PISTON	-
19	U44000	1	Snap Ring	-
20	R73998	1	SEAL	(A) (B) (SUB FOR T36187, THIS APPLICATION)
21	U44577	1	WEAR RING	(A) (B)
22	U44576	1	GUIDE	(ALSO ORDER U44577) (SUB FOR AU43089) (SUB A5598R, R79122 AND R80933)
22	R80933	1	HYDR. CYLINDER ROD GUIDE	(SUB FOR T57007)
23	L2301CU	1	O-Ring	(A) EXTERNAL ROD GUIDE
23	A5598R	1	O-Ring	(A) (B)
24	L2309CU	1	BACK-UP RING	(A) EXTERNAL ROD GUIDE
24	R79122	1	Back-Up Ring	(A) (SUB FOR T42032, THIS APPLICATION)
25	AT25329	1	SEAL	(A) (B)
26	JD7759	1	Lubrication Fitting	STRAIGHT, 1/8"
27	U43784	1	BUSHING	-
28	AU42871	1	HYDRAULIC CYLINDER ROD	-
29	RE11904	1	SEAL	(B)
30	R78389	2	WASHER	(B)
..	AU42868	1	HYDRAULIC CYLINDER	(LESS RETURN TUBE)
..	RE12730	1	HYDRAULIC CYLINDER	-
..	AR96526	1	HYDRAULIC CYLINDER KIT	(SUB FOR AU43136 AND AT36453) REPAIR CYLINDER
..	RE18735	1	HYDRAULIC CYLINDER KIT	(SUB FOR RE12937)
