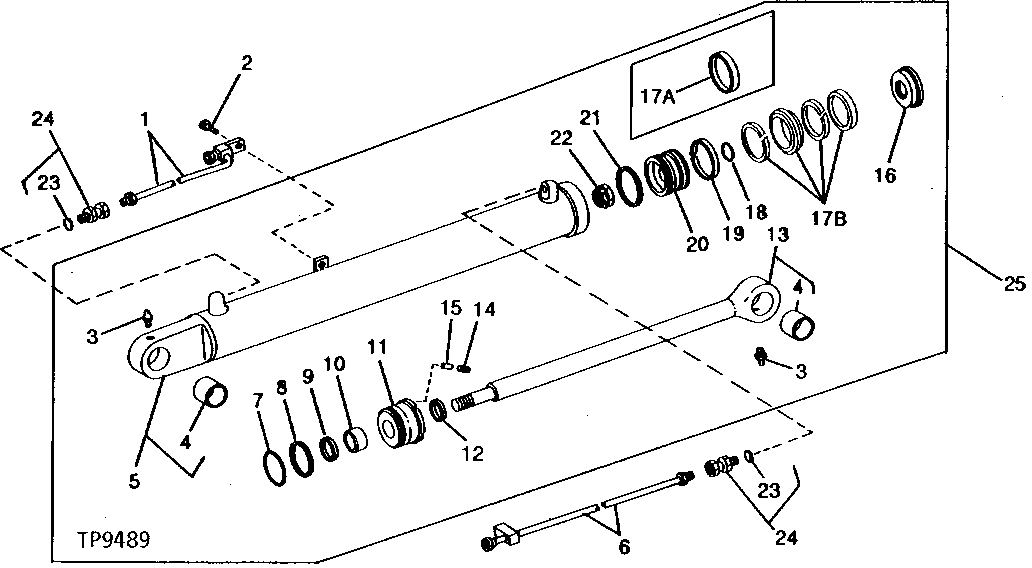

BACKHOE BOOM CYLINDER (SERIAL NO. 249771- ) [02J05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT52088	1	TUBE	-
2	19H1805	1	CAP SCREW	1/2" X 2-1/4"
3	JD7759	2	Lubrication Fitting	-
4	U43784	2	BUSHING	-
5	AT52086	1	BARREL	-
6	AT52089	1	LINE	-
7	T38485	1	O-Ring	(A) (B)
8	R78818	1	Back-Up Ring	(A) (B) (SUB FOR T38484, THIS APPLICATION)
9	R76774	1	SEAL	(A) (B) (SUB FOR T48369)
10	U44577	1	WEAR RING	(A) (B)
11	T54100	1	GUIDE	-
12	AT25329	1	SEAL	(A) (B)
13	AT52085	1	ROD	-
14	22H1077	1	SET SCREW	1/4" X 5/16"
15	U43464	1	INSERT	(A) NYLON
16	T54104	1	PISTON	(SUB R78228 AND RE12935)
16	R78228	1	PISTON	-
17	T52425	1	PACKING	(A)
17	RE11920	1	SEAL	(B)
18	U46335	1	O-Ring	(A) (B) (SUB FOR R31378, THIS APPLICATION)
19	U45180	1	WEAR RING	(A) (B)
20	T38991	1	PISTON	-
21	U46616	1	PISTON RING	-
22	U44586	1	LOCK NUT	-
23	U12547	2	O-Ring	-
24	AU11654	2	FITTING	-
25	AR105298	1	CYLINDER	(SUB FOR AT52083)
25	RE12728	1	HYDRAULIC CYLINDER	-
..	AR105281	1	HYDRAULIC CYLINDER KIT	(SUB FOR AT56582) REPAIR CYLINDER
..	RE18745	1	HYDRAULIC CYLINDER KIT	(SUB FOR RE12935)
