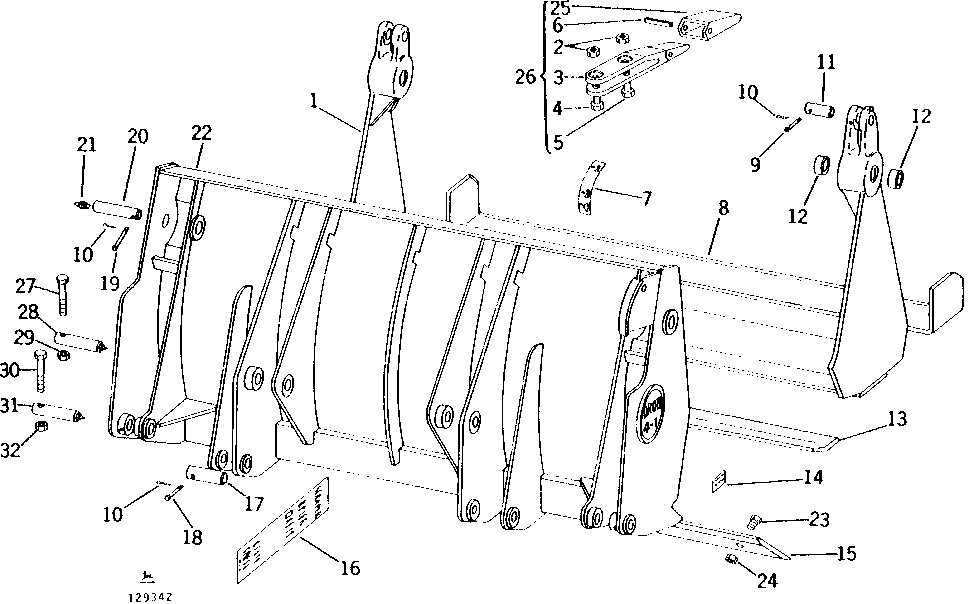

1-1/4 CU. YD. (1.0 M3) DROTT 4-IN-1 BUCKET [02H08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	S59596	1	LOADER BUCKET	-
2	S4224	16	NUT	1/2"
3	S25676	7	TOOTH	-
4	S15677	8	CAP SCREW	1/2" X 2-3/4"
5	S15676	8	CAP SCREW	1/2" X 2-1/2"
6	S7896	7	SPRING PIN	3/8" X 2-1/4"
7	S86290	1	DECAL	CLAM OPENING
8	S213174	1	BRACKET	-
9	S10786	2	PIN FASTENER	1/2" X 3"
10	S4627	6	COTTER PIN	1/2" X 2"
11	S18633	2	PIN FASTENER	-
12	S23904	4	BUSHING	-
13	S84698	1	CLAMSHELL BUCKET	-
14	S45226	2	DECAL	CLEAN OUT
15	S213173	1	MOLDBOARD	-
16	S93572	1	DECAL	INDICATOR
17	S46134	2	PIN FASTENER	-
18	S10815	2	PIN FASTENER	1/2" X 3"
19	S10786	2	PIN FASTENER	3/8" X 3-1/2"
20	S29582	2	PIN FASTENER	-
21	S12031	1	LUBRICATION FITTING	-
22	S58817	1	BLADE	ASSEMBLY
23	S3878	15	BOLT	3/4" X 1-3/4", NO. 3
24	S4227	15	NUT	3/4"
25	S25677	7	NOZZLE	-
26	S25674	8	TOOTH	-
27	19H3170	2	Cap Screw	5/8" X 4-1/2"
28	AU12326	2	PIN	-
29	U44915	2	Lock Nut	(SUB FOR BP14495)
30	19H3544	2	Cap Screw	HS, SAE 8, 1/2" X 4-1/2"
31	AU12325	2	PIN	-
32	BP12214	2	Lock Nut	(SUB FOR U12622)

1-1/4 CU. YD. (1.0 M3) DROTT 4-IN-1 BUCKET [02H08]
