Открытый узел

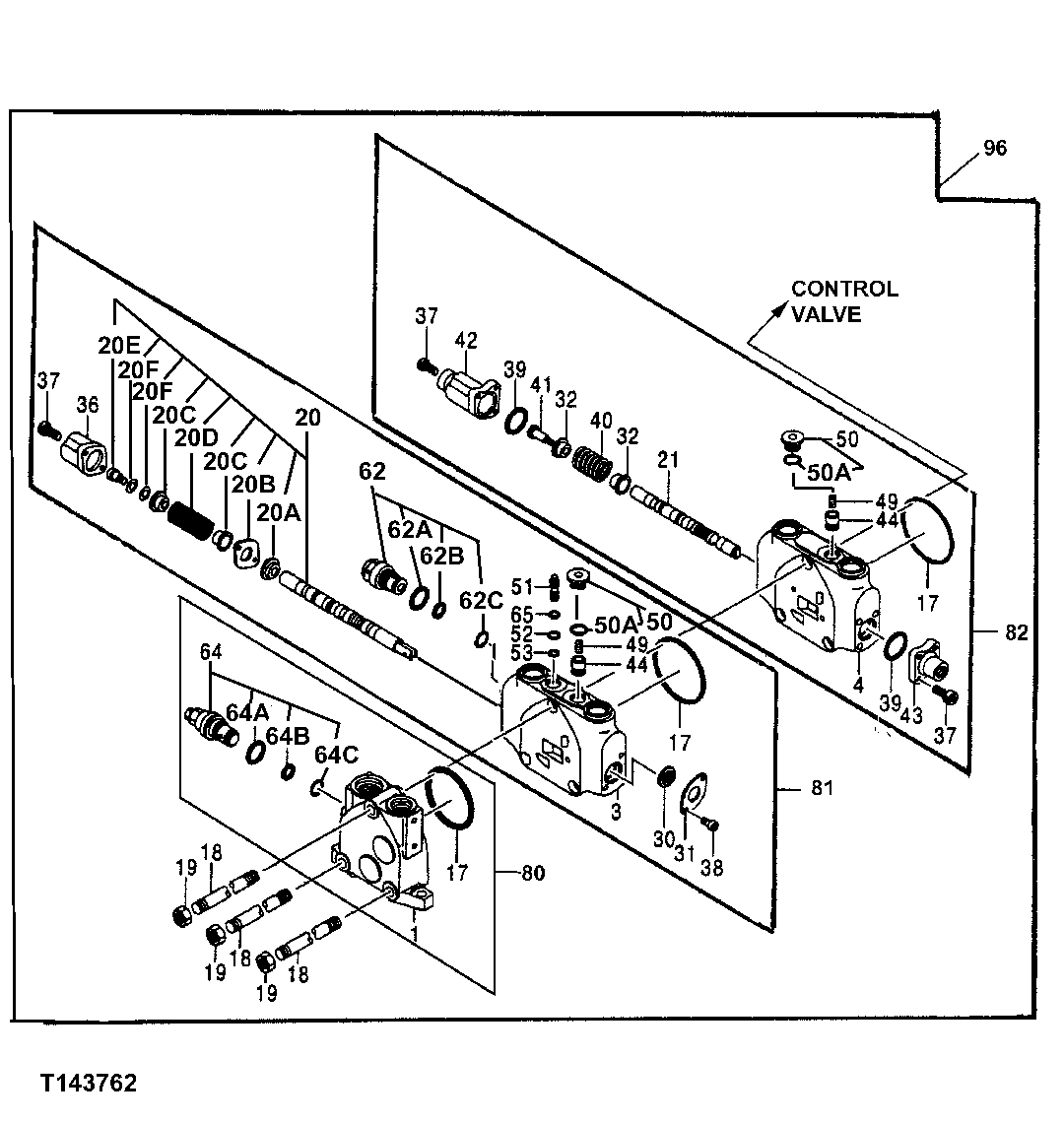

Swing And Backfill Blade Control Valve, And Endcap

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	-
3	-	1	Part 2	-
4	-	1	Part 3	-
17	0433401	3	O-Ring	SUB FOR AT251734
18	0664401	3	Bolt	SUB FOR AT251902
19	14M7275	3	Nut	M12, SUB FOR 0433403
20	-	1	Part 7	-
21	-	1	Part 14	-
30	4S01089	1	Seal	SUB FOR AT251735, 0433406
31	0209415	1	Plate	SUB FOR TH100730
32	0433407	2	Guide	SUB FOR AT251736
36	0637301	1	Cover	SUB FOR AT251795
37	19M8627	8	Screw	M6 X 20, SUB FOR TH0432911
38	0209423	2	Bolt	SUB FOR TH100738
39	0433411	2	O-Ring	SUB FOR AT251738
40	0476305	1	Spring	SUB FOR AT251758
41	0433413	1	Cap Screw	SUB FOR AT251739
42	0433414	1	Cover	SUB FOR AT251740
43	0433415	1	Cover	SUB FOR AT251741
44	0681401	2	Check Valve	SUB FOR AT251912
49	0433417	2	Spring	SUB FOR AT251742
50	0664404	2	Fitting Plug	SUB FOR AT251904
51	-	1	Part 30	0432919 NLA, SUB FOR AT251730
52	CH11568	1	Packing	-
53	4506405	1	O-Ring	4.800 X 1.900 mm (0.189" X 0.075"), SUB FOR TH102655
62	0476503	1	Flow Control Hyd. Valve	SUB FOR AT251759
64	-	1	Part 37	0657001 NLA, SUB FOR AT251868
65	4046168	1	Back-Up Ring	SUB FOR AT251731, 0432922
80	0734007	1	End Plate	ENDCAP, SUB FOR AT251927
81	0734003	1	Hyd Actuated Control Valve	BACKFILL BLADE, SUB FOR AT251923
82	0734004	1	Hyd Actuated Control Valve	SWING, SUB FOR AT251924
96	-	1	Part 46	4447586 NO LONGER AVAILABLE, ADDITIONAL COMPONENTS LISTED ON FOLLOWING PAGES
96	-	1	Part 45	ADDITIONAL COMPONENTS LISTED ON FOLLOWING PAGES, 4427490 NO LONGER AVAILABLE
20A	4S01089	1	Seal	SUB FOR AT251735, 0433406
20B	0209415	1	Plate	SUB FOR TH100730
20C	0433407	2	Guide	SUB FOR AT251736
20D	0664402	1	Spring	SUB FOR AT251903
20E	0433409	1	Cap Screw	SUB FOR AT251737
20F	0734002	2	Shim	SUB FOR AT251922
50A	CH11570	1	O-Ring	13.800 X 2.400 mm (0.543" X 3/32")
62A	0976602	1	O-Ring	SUB FOR TH103574 OR AT264354 OR 4S00734
62B	0433513	1	Back-Up Ring	SUB FOR AT251748
62C	0637402	1	O-Ring	SUB FOR AT251797
64A	0976602	1	O-Ring	SUB FOR TH103574 OR AT264354 OR 4S00734
64B	0433513	1	Back-Up Ring	SUB FOR AT251748
64C	0637402	1	O-Ring	SUB FOR AT251797

Swing And Backfill Blade Control Valve, And Endcap
