Открытый узел

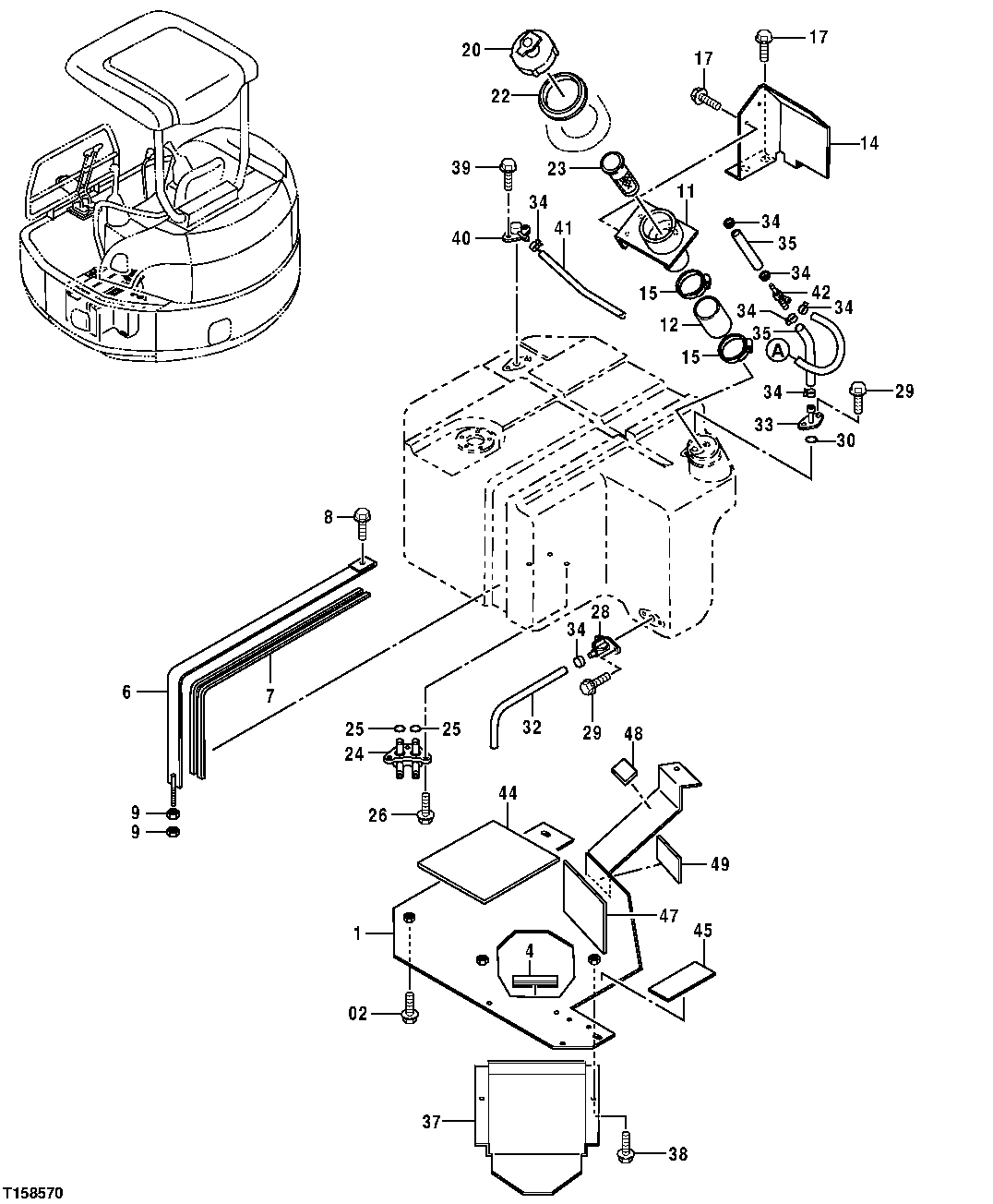

FUEL TANK SUPPORT, FILLER CAP, AND STRAINER

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	7033714	1	Bracket	SUB FOR AT251543
2	19M7383	3	Cap Screw	M10 X 55
2	12M7066	3	Lock Washer	10 mm
2	24M7096	3	Washer	10.500 X 18 X 1.600 mm
4	4392474	1	Isolator	SUB FOR AT251345
6	9748084	1	Strap	SUB FOR AT251637
7	4392221	1	Isolator	SUB FOR AT251339
8	19M7407	1	Cap Screw	M8 X 25
8	24M7055	1	Washer	8.400 X 16 X 1.600 mm
8	-	1	Part 10	12M7065 NLA
9	14M7274	2	Nut	M10
11	8074029	1	Filler Neck	SUB FOR AT251590
12	4409653	1	Hose	SUB FOR AT251468
14	8074284	1	Bracket	SUB FOR AT251593
15	TY22488	2	Hose Clamp	SUB FOR AH104837
17	19M7407	4	Cap Screw	M8 X 25
17	24M7055	4	Washer	8.400 X 16 X 1.600 mm
17	-	4	Part 18	12M7065 NLA
20	4363380	1	Filler Cap	SUB FOR AT251288
20	4460931	1	Seal	-
22	4392120	1	Boot	-
23	4279093	1	Filter	SUB FOR AT251192
24	4355689	1	Adapter Fitting	SUB FOR AT251278
25	4202987	2	O-Ring	SUB FOR AT251170
26	12M7006	3	Lock Washer	6 mm
26	21M7347	3	Screw	M5 X 14
28	FYD00010147	1	Valve	INCLUDES 4509180, SUB FOR AT251283 AND 4358947
28	4509180	1	O-Ring	SUB FOR 4153095 AND 4301675
29	19M8425	4	Cap Screw	M6 X 16
29	24M7267	4	Washer	6.400 X 11 X 1.600 mm
29	12M7006	4	Lock Washer	6 mm
30	CH10568	1	Packing	-
32	-	1	Part 33	CUT TO LENGTH FROM TY22551 BULK MATERIAL; 380 MM
33	9749754	1	Adapter Fitting	SUB FOR AT251644
34	4351486	7	Hose Clamp	SUB FOR AT251251
35	-	2	Part 36	CUT TO LENGTH FROM TY22551 BULK MATERIAL; 110 MM
37	4392249	1	Cover	SUB FOR AT251340
38	19M7881	2	Screw	M8 X 20
38	-	2	Part 40	12M7065 NLA
38	24M7055	2	Washer	8.400 X 16 X 1.600 mm
39	19M8425	2	Cap Screw	M6 X 16
39	12M7006	2	Lock Washer	6 mm
40	4608249	1	Elbow Fitting	SUB FOR 4400756 OR AT251416
41	-	1	Part 44	CUT TO LENGTH FROM TY22551 BULK MATERIAL; 700 MM
42	4402364	1	Fitting	SUB FOR AT251431
44	4392250	1	Isolator	SUB FOR AT251341
45	4392251	1	Isolator	SUB FOR AT251342
47	4402294	1	Isolator	SUB FOR 4392515 OR AT251347
48	4392516	1	Isolator	SUB FOR AT251348
49	4405149	1	Isolator	SUB FOR AT251445

FUEL TANK SUPPORT, FILLER CAP, AND STRAINER

Нет текстового описания
