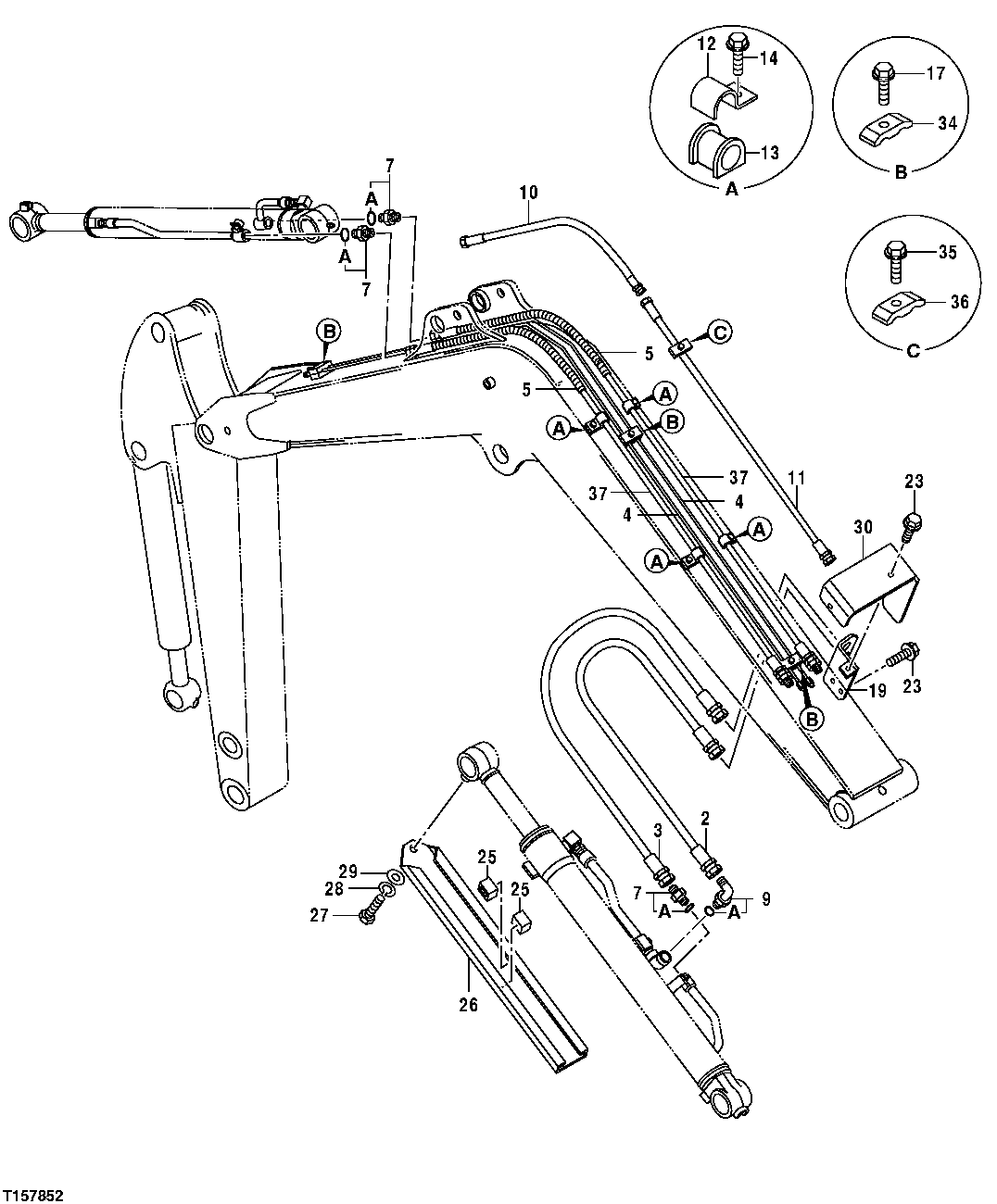

FRONT PIPINGS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	4426422	1	Hydraulic Hose	SUB FOR AT251708
3	4426460	1	Hydraulic Hose	SUB FOR AT251709
4	8077348	2	Oil Line	SUB FOR AT251605
5	XHG-075	2	Hose Guard	SUB FOR AT258380 OR 4403055
7	4042032	3	Adapter Fitting	SUB FOR TH101294
9	4037760	1	Elbow Fitting	SUB FOR AT251156
10	4456401	2	Hose	-
11	9756429	2	Line	-
12	4374981	4	Clamp	SUB FOR AT251311
13	4390721	4	Holder	SUB FOR AT251326
14	19M7932	4	Cap Screw	M8 X 16
14	24M7055	4	Washer	8.400 X 16 X 1.600 mm
14	-	4	Part 15	12M7065 NLA
17	-	1	Part 22	12M7065 NLA
17	24M7055	1	Washer	8.400 X 16 X 1.600 mm
17	19M7922	1	Cap Screw	M8 X 40
17	19M8008	1	Cap Screw	M8 X 35
17	24M7055	3	Washer	8.400 X 16 X 1.600 mm
17	19M8008	3	Cap Screw	M8 X 35
17	-	3	Part 18	12M7065 NLA
19	9751363	1	Bracket	SUB FOR AT251646
23	19M7866	4	Screw	M8 X 20, SUB FOR AT213603 OR J050820, ALONG WITH 24M7036 AND 12M7065
23	24M7036	4	Washer	9 X 16 X 1.600 mm
23	-	4	Part 26	12M7065 NLA
25	4352044	2	Isolator	SUB FOR AT251252
26	3080415	1	Guard	SUB FOR AT251139
27	19M7872	1	Cap Screw	M12 X 25
28	12M7058	1	Lock Washer	12 mm, SUB FOR 12M7067
29	24M7047	1	Washer	13 X 24 X 2.500 mm
30	4409051	1	Guard	SUB FOR AT251458
30	4452599	1	Cover	-
34	4331314	3	Block Clamp	SUB FOR AT251231
34	4331314	1	Block Clamp	SUB FOR AT251231
35	19M7572	4	Cap Screw	M10 X 45
35	24M7096	4	Washer	10.500 X 18 X 1.600 mm
35	12M7066	4	Lock Washer	10 mm
36	4202559	4	Clamp	SUB FOR 4355009
37	4426463	2	Hydraulic Hose	SUB FOR AT251710
7A	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), SUB FOR U46489
9A	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), SUB FOR U46489
