Открытый узел

AUXILIARY PIPING (UPPERSTRUCTURE)

AUXILIARY PIPING (UPPERSTRUCTURE)

AUXILIARY PIPING (UPPERSTRUCTURE)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

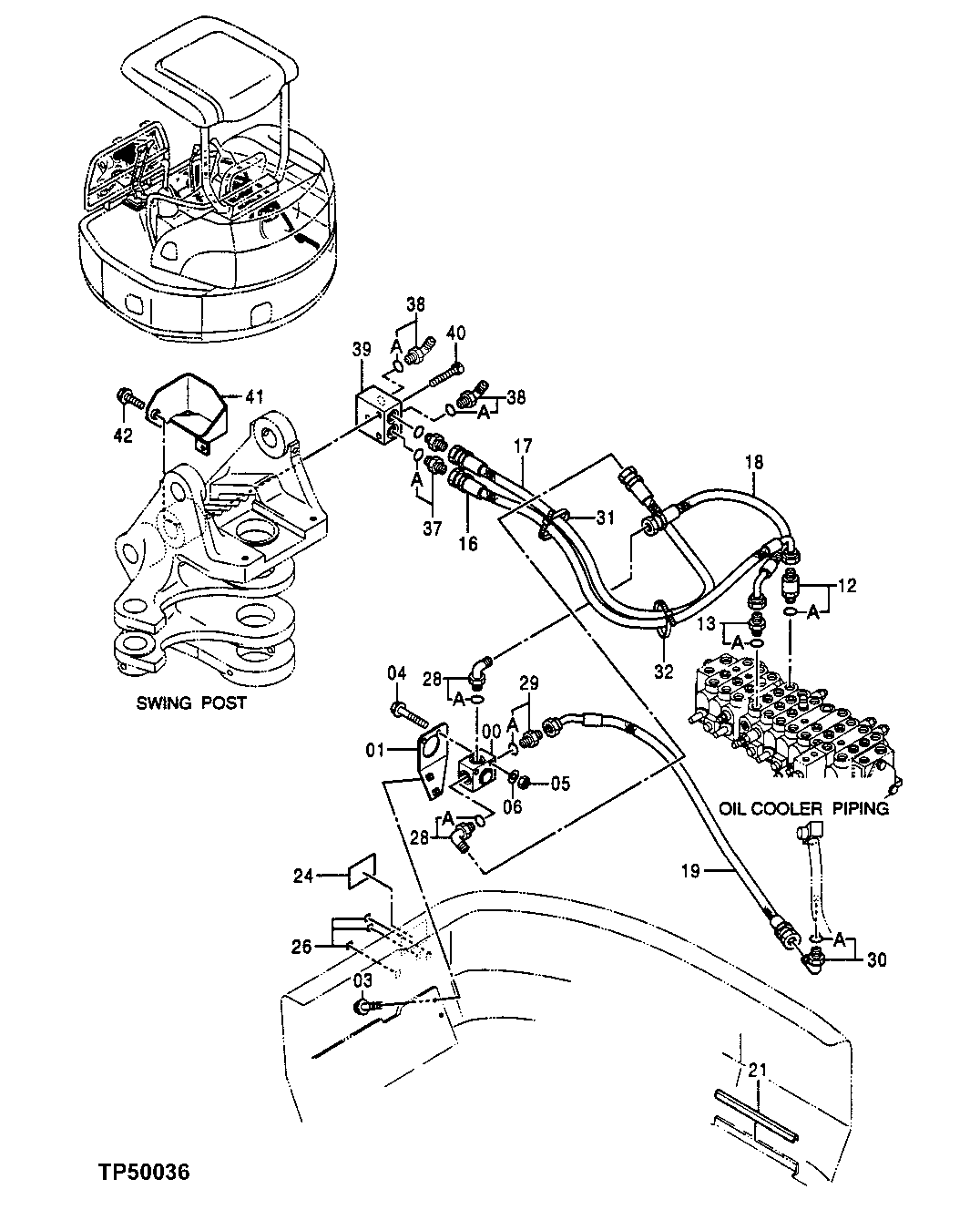

AUXILIARY PIPING (UPPERSTRUCTURE)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4340948	1	Selective Control Valve	SUB FOR AT251240
1	9749203	1	Bracket	SUB FOR AT251640
3	19M7513	2	Cap Screw	M8 X 30
3	24M7055	2	Washer	8.400 X 16 X 1.600 mm
3	-	2	Part 5	12M7065 NLA
4	19M8402	2	Cap Screw	M8 X 65
4	24M7055	2	Washer	8.400 X 16 X 1.600 mm
4	-	2	Part 8	12M7065 NLA
5	14M7273	2	Nut	M8
6	12M7036	2	Lock Plate	-
12	4408125	1	Adapter Fitting	SUB FOR AT251455
13	4042032	1	Adapter Fitting	SUB FOR TH101294
16	4426455	1	Hydraulic Hose	SUB FOR AT251711
17	4426456	1	Hydraulic Hose	SUB FOR AT251712
18	4426457	1	Hydraulic Hose	SUB FOR AT251713
19	4426458	1	Hydraulic Hose	SUB FOR AT251714
21	4403242	1	Isolator	SUB FOR AT251439
24	4403558	1	Label	SUB FOR AT258381
26	-	1	Part 21	AT255936 NOT AVAILABLE FOR SERVICE
28	4037760	2	Elbow Fitting	SUB FOR AT251156
29	4368201	1	Adapter Fitting	SUB FOR AT251298
30	4169598	1	Elbow Fitting	SUB FOR AT251168
31	H77698	1	Tie Band	-
32	H77698	1	Tie Band	-
37	4042032	2	Adapter Fitting	SUB FOR TH101294
38	4037760	2	Elbow Fitting	SUB FOR AT251156
39	3078513	1	Manifold	SUB FOR AT251136
40	19M8335	3	Screw	M8 X 55
41	8068247	1	Cover	SUB FOR AT251566
42	12M7066	2	Lock Washer	10 mm
42	24M7096	2	Washer	10.500 X 18 X 1.600 mm
42	19M7662	2	Cap Screw	M10 X 30
12A	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), SUB FOR U46489
13A	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), SUB FOR U46489
28A	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), SUB FOR U46489
29A	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), SUB FOR U46489
30A	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), SUB FOR U46489
37A	4506418	2	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), SUB FOR U46489
38A	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), SUB FOR U46489
