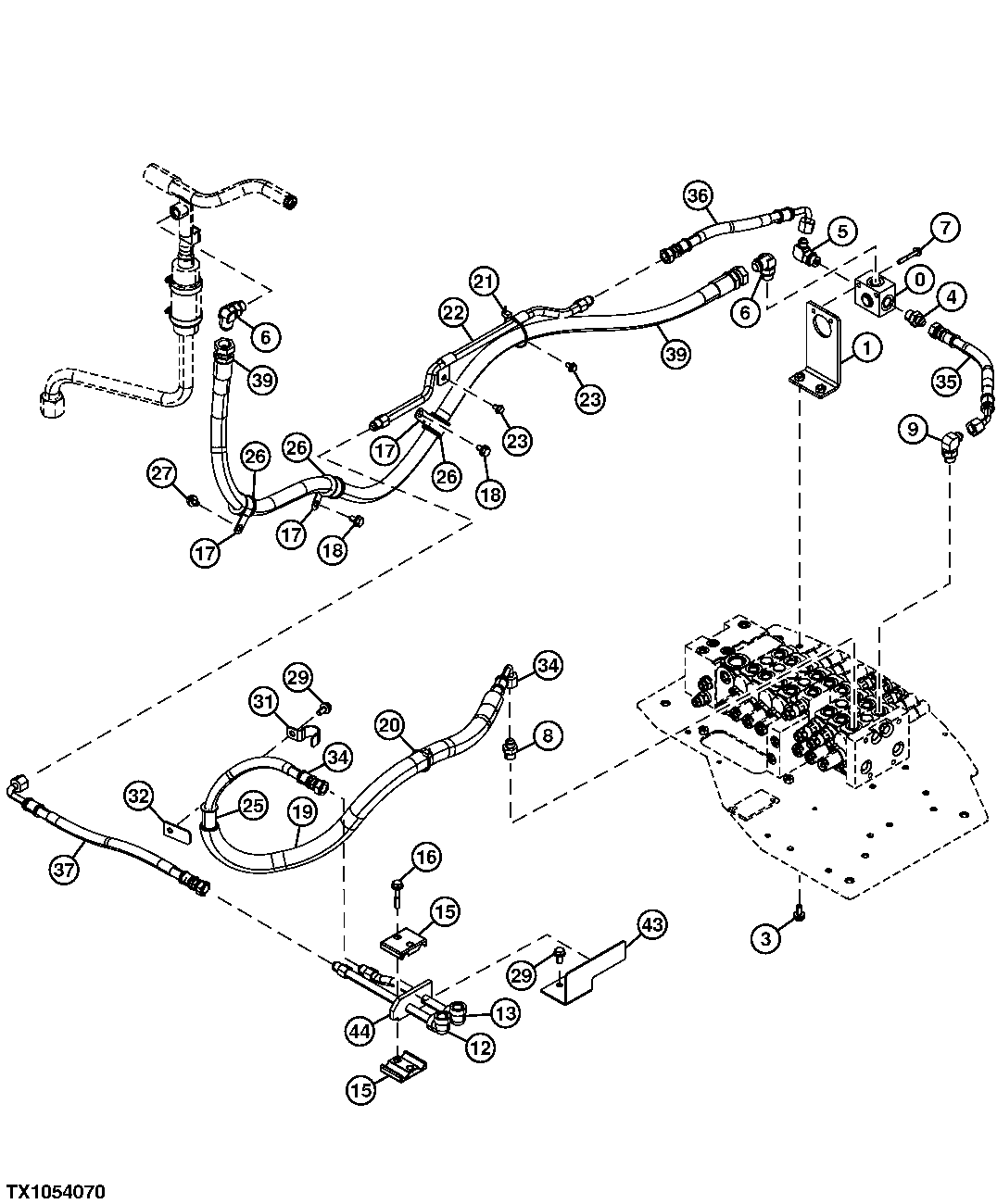

Control Valve Lines To Selector Valve

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4340948	1	Selective Control Valve	Components On Separate Page
1	9762263	1	Bracket	-
3	19M7402	2	Cap Screw	M10 X 25
3	24M7346	2	Washer	11 X 20 X 2 mm
3	-	2	Part 3	J271025 NLA
4	A852144	1	Adapter Fitting	-
4	4506418	1	O-Ring	-
5	A852344	1	Elbow Fitting	-
5	4506418	1	O-Ring	-
6	4190246	2	Elbow Fitting	-
6	4506418	1	O-Ring	-
7	-	2	Part 12	J260855 NLA
7	19M7184	2	Cap Screw	M8 X 55
7	24M7055	2	Washer	8.400 X 16 X 1.600 mm
8	A852144	1	Adapter Fitting	-
8	4506418	1	O-Ring	-
9	A852344	1	Elbow Fitting	-
9	4506418	1	O-Ring	-
12	9762264	1	Line	-
13	9762265	1	Line	-
15	4618155	2	Clamp	-
16	-	2	Part 22	J271055 NLA
16	19M7935	2	Cap Screw	M10 X 55
16	24M7346	2	Washer	11 X 20 X 2 mm
17	XCL-29	3	Hose Clamp	SUB FOR 4190264
18	24M7346	2	Washer	11 X 20 X 2 mm
18	19M7938	2	Cap Screw	M10 X 20
18	-	2	Part 26	J271020 NLA
19	4432868	2	Sleeve	-
20	H77698	1	Tie Band	SUB FOR 4055312
21	H77698	1	Tie Band	SUB FOR 4323613
22	8097730	1	Line	-
23	-	2	Part 33	J260816 NLA
23	19M7162	2	Cap Screw	M8 X 16
23	24M7055	2	Washer	8.400 X 16 X 1.600 mm
25	4463996	1	Bushing	-
26	4625450	3	Grommet	-
27	24M7346	1	Washer	11 X 20 X 2 mm
27	19M8324	1	Cap Screw	M10 X 16
27	-	1	Part 38	J271016 NLA
29	-	3	Part 41	J271025 NLA
29	19M7402	3	Cap Screw	M10 X 25
29	24M7346	3	Washer	11 X 20 X 2 mm
31	4635170	1	Clip	-
32	4635175	1	Plate	-
34	4658082	1	Hydraulic Hose	-
35	4658083	1	Hydraulic Hose	-
36	4658084	1	Hydraulic Hose	-
37	4658085	1	Hydraulic Hose	-
39	4683292	1	Hydraulic Hose	-
43	4669267	1	Cover	-
44	4669268	1	Isolator	-

Control Valve Lines To Selector Valve

Нет текстового описания
