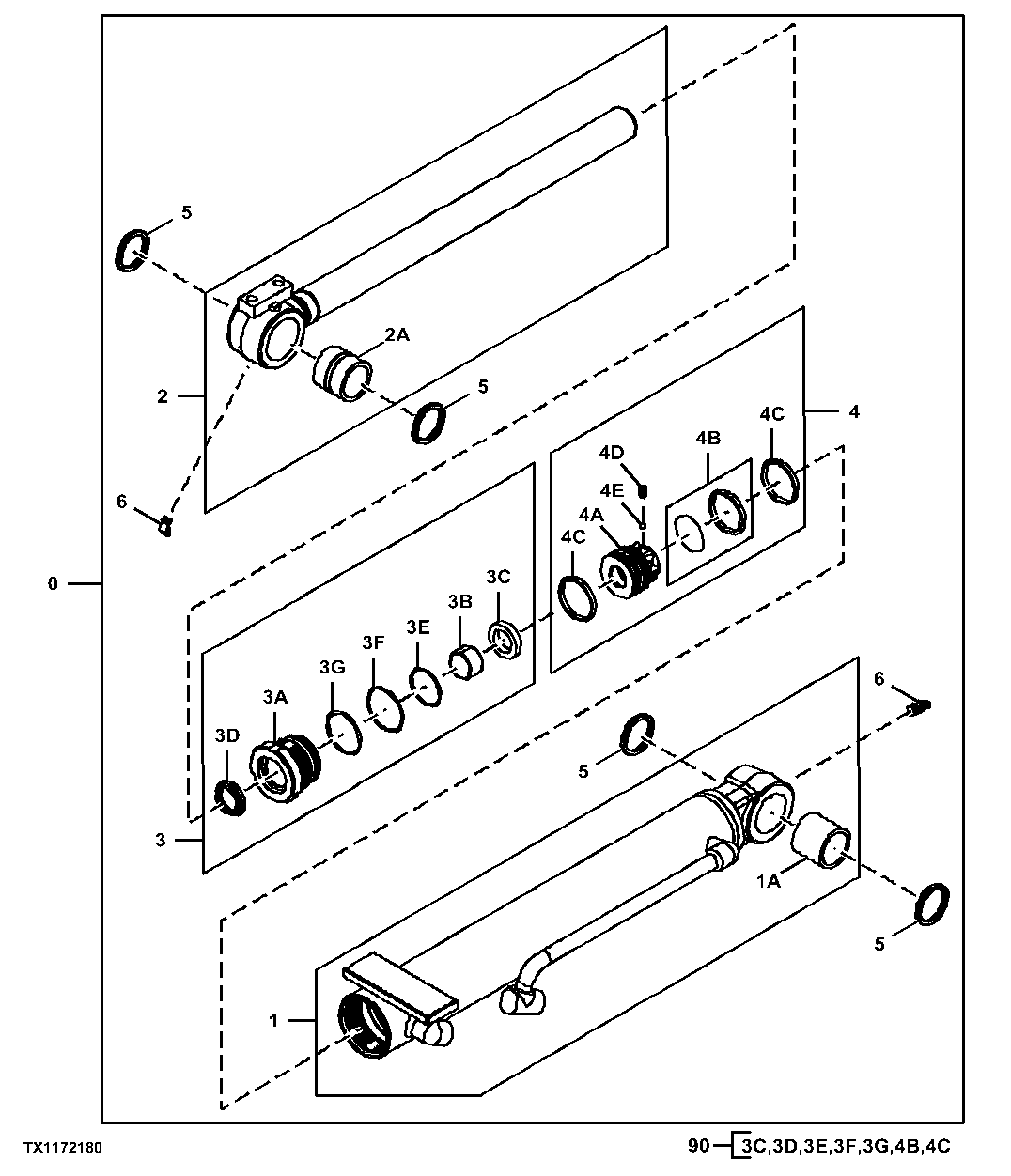

Blade Angle Hydraulic Cylinder Components

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4695625	1	Hydraulic Cylinder	-
1	1195201	1	Hydraulic Cylinder Barrel	-
2	1195202	1	Hydraulic Cylinder Rod	-
3	-	1	Part 6	1195203 NLA
4	0430906	1	Seal	-
4	0948203	1	Piston	SUB FOR 0891906 WITH 0430906, 0478720, 0478719 AND (2) 0891908
5	FYJ00006026	4	Seal	SUB FOR 4473086
6	0920507	2	Lubrication Fitting	SUB FOR 1195204
90	4614058	1	Seal Kit	-
1A	4332740	1	Bushing	-
2A	4332740	1	Bushing	-
3A	0891904G	1	Hydraulic Cylinder Cap	SUB FOR 0891904
3B	1153502	1	Bushing	-
3C	0391715	1	Ring	SUB FOR 0481202
3D	0682001	1	Ring	SUB FOR 0658606
3E	TH105683	1	O-Ring	SUB FOR 0736204
3F	0891905	1	Back-Up Ring	-
3G	AT264334	1	O-Ring	SUB FOR 0658607
4A	0948203	1	Piston	-
4B	0430906	1	Seal	-
4C	1121807	2	Ring	-
4D	22M7080	1	Set Screw	M8 X 8, SUB FOR 0478720
4E	0370110	1	Ball	SUB FOR 0478719

Blade Angle Hydraulic Cylinder Components
