AIR CONDITIONER COMPRESSOR AND DRIVE COMPONENTS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4615804	1	Compressor	-
2	19M7288	2	Cap Screw	M8 X 30, SUB FOR J900830
2	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
4	19M7301	1	Cap Screw	M8 X 40, SUB FOR J900840
4	24M7055	1	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
5	4617522	1	Wiring Harness	-
5	4680726	1	Wiring Harness	-
6	3107854	1	Pulley	CRANKSHAFT, SUB FOR 3101339
7	19M7550	3	Cap Screw	M10 X 35, SUB FOR J901035
7	24M7346	3	Washer	11 X 20 X 2 mm, SUB FOR J222010
10	4615852	1	V-Belt	(COMPRESSOR DRIVE)
11	-	1	Part 12	4615808 NLA, SUB 8121386, ALSO ORDER 4712753 AND 4712754
11	8121386	1	Pulley	-
17	8101073	1	Tray	-
18	4358211	1	Hose	-
19	24M7028	4	Washer	10.500 X 20 X 2 mm, SUB FOR A590110
21	14M7274	4	Nut	M10, SUB FOR J950010
22	9761980	1	Bolt	-
32	4339258	1	Hose Clamp	-
33	4639291	1	Isolator	-
34	4639292	1	Cushion	-
35	19M7163	1	Cap Screw	M8 X 25
35	24M7055	1	Washer	8.400 X 16 X 1.600 mm
57	19M7938	3	Cap Screw	M10 X 20, SUB FOR J901020
57	24M7346	3	Washer	11 X 20 X 2 mm, SUB FOR J222010
58	XCL-29	1	Hose Clamp	SUB FOR 4190291 OR 4193848
76	H77698	6	Tie Band	SUB FOR 4055312
79	4616939	1	Wiring Harness	-
80	7047390	1	Bracket	RIGHT SIDE ENGINE MOUNT
81	24M7346	4	Washer	11 X 20 X 2 mm, SUB FOR J222010
81	19M7662	4	Cap Screw	M10 X 30, SUB FOR J901030
95	8099400	1	Cover	-
96	4602634	1	Bracket	SUB FOR 4257159
97	19M7162	2	Cap Screw	M8 X 16
97	24M7055	2	Washer	8.400 X 16 X 1.600 mm
98	4667336	1	Refrigerant Hose	Extension Hose Not Illustrated, M16X1.5, 3400 mm
98	4666744	1	Refrigerant Hose	Extension Hose Not Illustrated, M24X1.5, 3400 mm
11A	4615811	1	Cover	USE WITH 4615808
11A	4712753	1	Cover	USE WITH 8121386
11B	4615809	1	Pulley	-
11C	4615810	1	Cover	USE WITH 4615808
11C	4712754	1	Cover	USE WITH 8121386

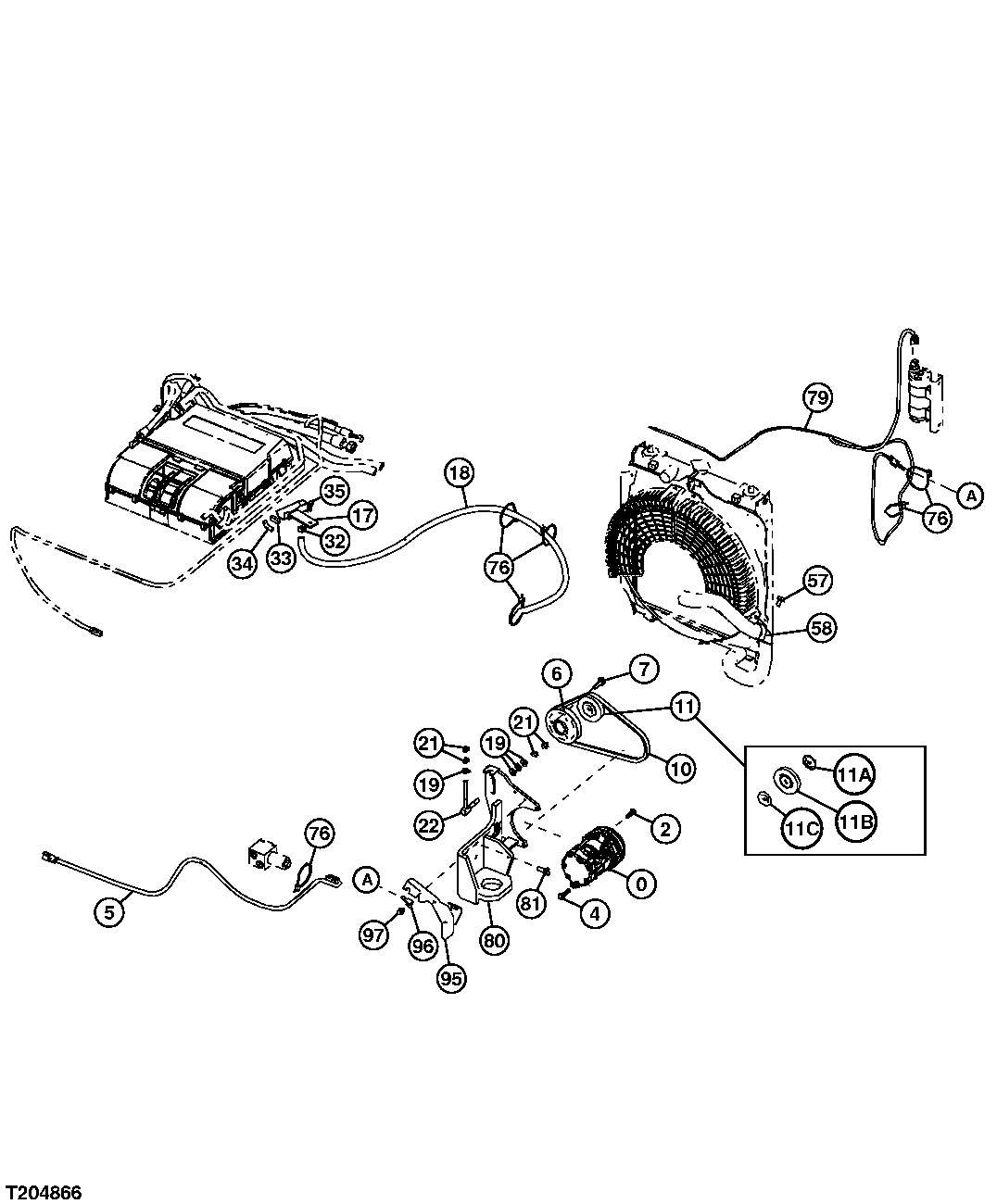

AIR CONDITIONER COMPRESSOR AND DRIVE COMPONENTS
