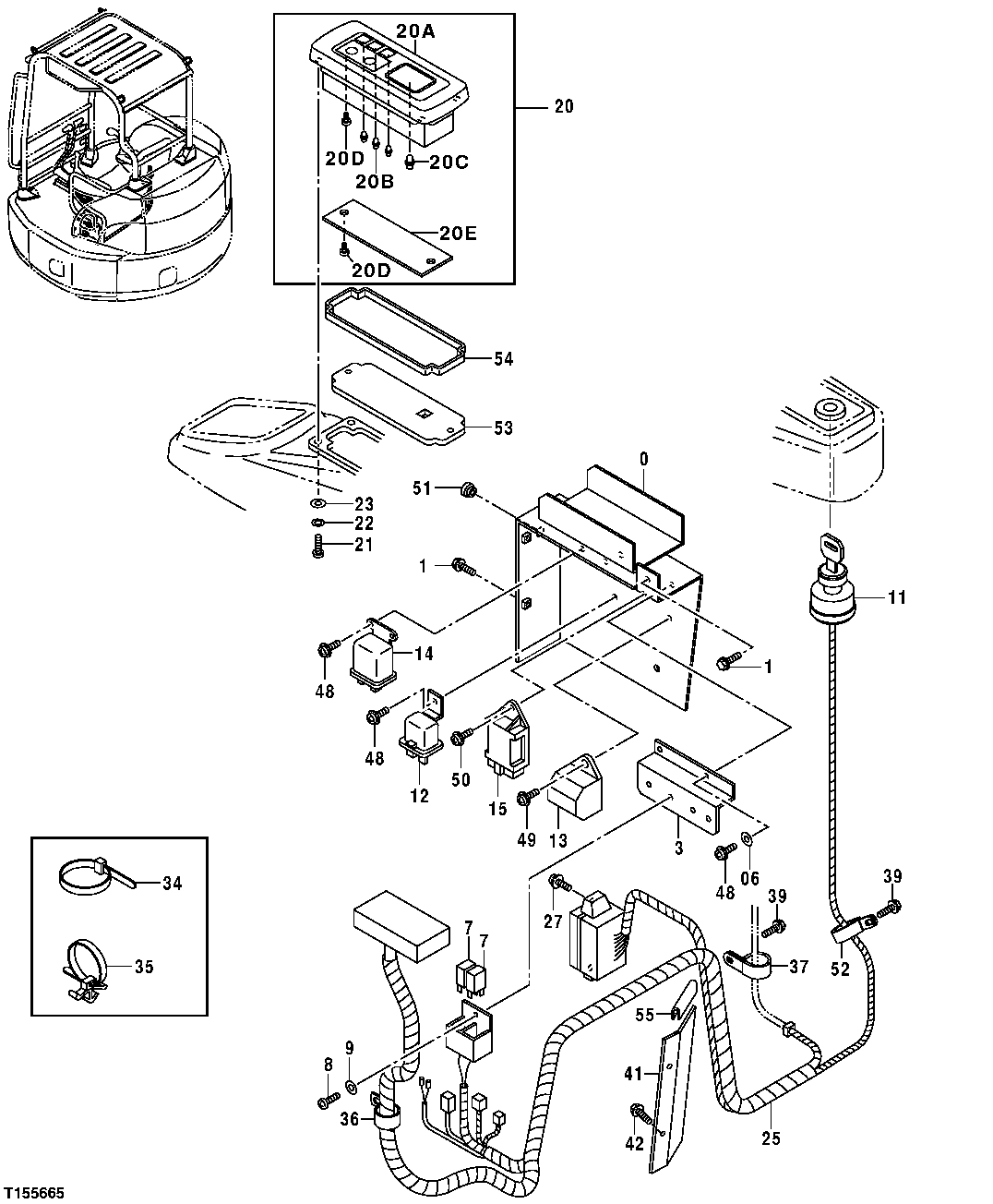

Switch Box Relays And Start Switch Wiring Harness

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8082604	1	Circuit Box	-
1	19M7881	3	Screw	M8 X 20, SUB FOR J090820 OR J020820
1	-	3	Part 3	12M7065 NLA
1	24M7055	3	Washer	8.400 X 16 X 1.600 mm
3	8076843	1	Bracket	-
6	12M7054	2	Lock Washer	19 mm
7	4657417	2	Relay	SUB FOR 4394590
8	21M7265	2	Screw	M5 X 12, SUB FOR J691512
8	21M7265	1	Screw	M5 X 12
9	24M7087	2	Washer	5.500 X 10 X 1 mm, SUB FOR J253105
9	24M7027	1	Washer	5.300 X 10 X 1 mm
11	AT194969	1	Key	Set of Two Keys, SUB FOR AT147803
11	4478870	1	Rotary Switch	SUB FOR AT255962 OR 4432734
12	4288451	1	Relay	-
13	4355587	1	Relay	-
13	4484741	1	Relay	-
14	4355584	1	Relay	-
15	8970405021	1	Timer	SUB FOR 4468774 OR 8970405020
20	-	1	Part 19	4403739 NLA, SUB FOR AT251442, SUB 9237341
20	4629671	1	Seal	Not Illustrated
20	9237341	1	Panel	INCLUDES 4629671
21	21M7285	4	Screw	M6 X 12
22	12M7006	4	Lock Washer	6 mm
23	12M7054	4	Lock Washer	19 mm
25	1030260	1	Wiring Harness	-
27	J680620	2	Screw With Washer	-
34	H77698	10	Tie Band	-
34	H77698	11	Tie Band	-
35	4254600	5	Clip	-
36	T24432	1	Clamp	SUB FOR 4190277
36	XCL-29	1	Hose Clamp	SUB FOR 4193848
37	4190261	1	Clip	-
39	24M7055	2	Washer	8.400 X 16 X 1.600 mm
39	-	2	Part 39	12M7065 NLA
39	19M7881	2	Screw	M8 X 20, SUB FOR J090820 OR J020820
41	4449180	1	Cover	-
42	19M7881	2	Screw	M8 X 20, SUB FOR J090820 OR J020820
42	-	2	Part 43	12M7065 NLA
42	24M7055	2	Washer	8.400 X 16 X 1.600 mm
48	J900614	5	Bolt	SUB FOR J670614 OR TH104056
48	12M7006	5	Lock Washer	6 mm
49	-	1	Part 47	J680616 NLA
49	21M7577	1	Socket Head Screw	M6 X 16
49	12M7006	1	Lock Washer	6 mm
49	24M7054	1	Washer	6.400 X 12 X 1.600 mm
50	J680620	1	Screw With Washer	-
51	4236262	1	Bushing	-
52	R73384	1	Clamp	SUB FOR 4190253
53	4477252	1	Isolator	-
54	4477251	1	Isolator	-
55	4399148	1	Isolator	-
20A	4449185	1	Cover	-
20B	4449186	3	Bulb	-
20C	4449187	1	Bulb	-
20D	4449188	6	Screw	-
20E	4449189	1	Cover	-

Switch Box Relays And Start Switch Wiring Harness

Нет текстового описания
