PILOT LINES (PUMP, CONTROL VALVE AND FILTER)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4277425	2	Spacer	-
2	THJ960680	2	Bolt	-
3	12M7054	2	Lock Washer	19 mm
4	12M7006	2	Lock Washer	6 mm
5	4457683	1	Filter	-
6	4434982	2	Elbow Fitting	-
6	CH11570	2	O-Ring	SUB FOR 4509180
7	4434981	3	Elbow Fitting	-
7	M800650	3	Packing	SUB FOR 957366
8	4108100	1	Elbow Fitting	-
8	M800650	1	Packing	SUB FOR 957366
9	4042031	1	Adapter Fitting	-
9	CH11570	1	O-Ring	SUB FOR 4509180
10	4294130	1	Filter Element	-
11	4294129	1	Hydraulic Filter	-
14	4042030	1	Adapter Fitting	-
14	M800650	1	Packing	SUB FOR 957366
16	4406156	1	Tee Fitting	-
16	M800650	1	Packing	SUB FOR 957366
18	4435702	1	Flow Control Hyd. Valve	PILOT FLOW RATE SENSING MANIFOLD, (COMPONENTS ON ANOTHER PAGE
19	19M7663	2	Cap Screw	M8 X 70, SUB FOR AT256008
19	-	2	Part 23	12M7065 NLA
19	24M7055	2	Washer	8.400 X 16 X 1.600 mm
20	4368225	1	Tee Fitting	-
20	CH11570	1	O-Ring	SUB FOR 4509180
21	4368218	1	Tee Fitting	-
21	M800650	1	Packing	SUB FOR 957366
24	4469535	1	Bushing	-
25	H77698	4	Tie Band	-
30	24M7055	3	Washer	8.400 X 16 X 1.600 mm
30	-	3	Part 31	12M7065 NLA
30	19M7881	3	Screw	M8 X 20, SUB FOR J090820 OR J020820
31	8087186	1	Bracket	-
36	4474931	1	Hydraulic Hose	-
37	4474932	1	Hydraulic Hose	-
38	4474933	1	Hydraulic Hose	-
39	4474934	1	Hydraulic Hose	-
41	4474936	1	Hydraulic Hose	-
42	4474937	1	Hydraulic Hose	-
55	4479334	1	Hydraulic Hose	-

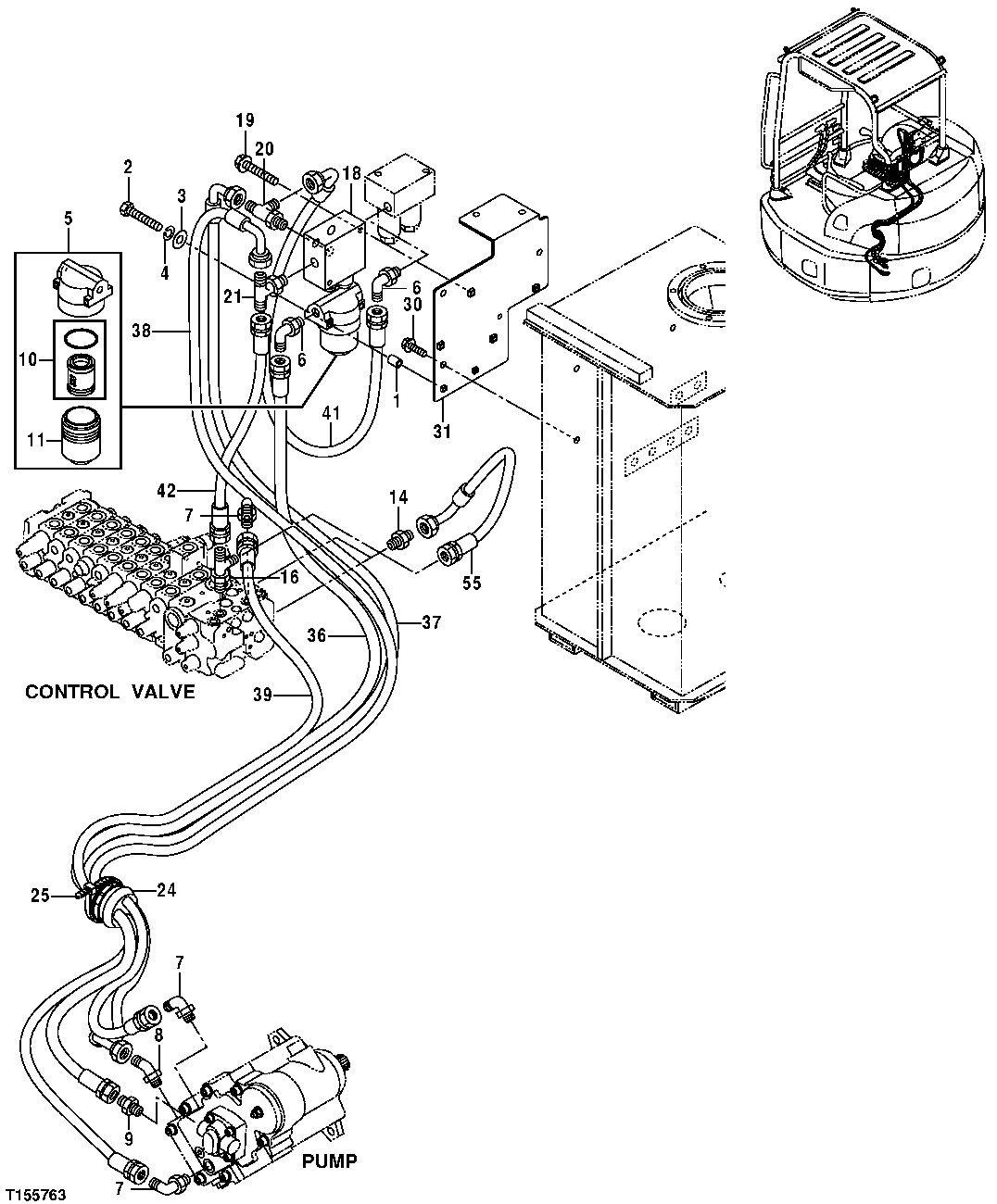

PILOT LINES (PUMP, CONTROL VALVE AND FILTER)

Нет текстового описания
