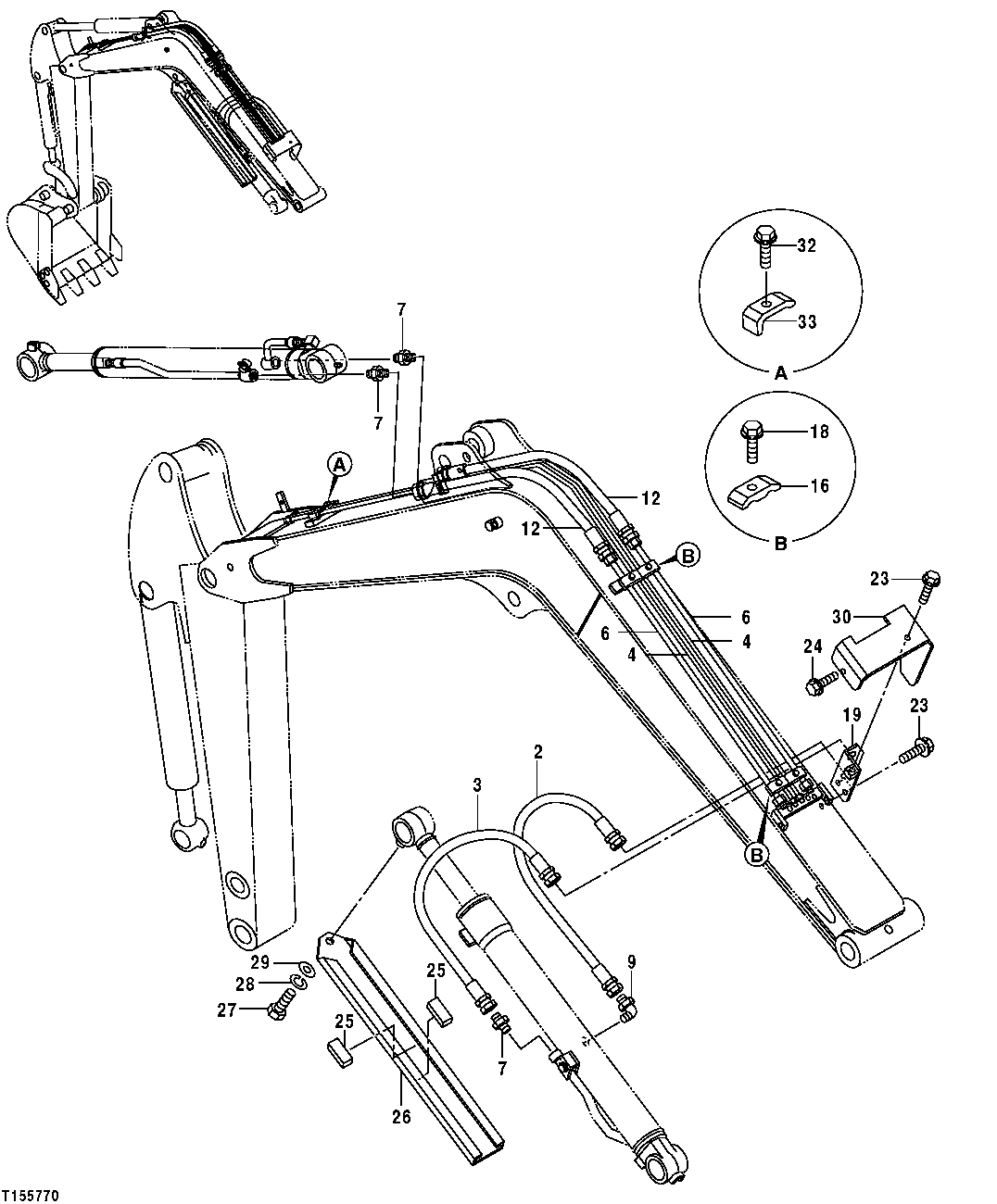

Front Hydraulic Lines (Boom and Arm)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	4426422	1	Hydraulic Hose	-
3	4479832	1	Hydraulic Hose	-
4	8077348	2	Oil Line	-
6	9756429	2	Line	-
7	4042032	3	Adapter Fitting	-
7	4506418	3	O-Ring	-
9	4037760	1	Elbow Fitting	-
9	4506418	1	O-Ring	-
12	4456401	2	Hose	-
16	4202559	4	Clamp	SUB FOR 4355009
18	19M7572	4	Cap Screw	M10 X 45, SUB FOR J051045
18	24M7096	4	Washer	10.500 X 18 X 1.600 mm
18	12M7066	4	Lock Washer	10 mm
19	9751363	1	Bracket	-
23	24M7036	3	Washer	9 X 16 X 1.600 mm
23	-	3	Part 17	12M7065 NLA
23	19M7866	3	Screw	M8 X 20, SUB FOR J050820, ALONG WITH 24M7036 AND 12M7065
24	19M7932	1	Cap Screw	M8 X 16, SUB FOR AT255979
24	24M7055	1	Washer	8.400 X 16 X 1.600 mm
24	-	1	Part 20	12M7065 NLA
25	4352044	2	Isolator	-
26	3080415	1	Guard	-
27	19M7872	1	Cap Screw	M12 X 25, SUB FOR J971225
28	12M7058	1	Lock Washer	12 mm, SUB FOR 12M7067, SUB FOR J252212
29	24M7047	1	Washer	13 X 24 X 2.500 mm, SUB FOR J254012
30	4452599	1	Cover	-
32	19M7358	2	Cap Screw	M10 X 40, SUB FOR THJ051040
32	24M7096	2	Washer	10.500 X 18 X 1.600 mm
32	12M7066	2	Lock Washer	10 mm
33	4138227	2	Clamp	SUB FOR 4331315

Front Hydraulic Lines (Boom and Arm)

Нет текстового описания
