COVER FRAME (RIGHT UPPER AND REAR UPPER FRAME AND LATCHES)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
18	4418105	1	Latch	-
19	19M8425	4	Cap Screw	M6 X 16, SUB FOR J090614
19	24M7267	2	Washer	6.400 X 11 X 1.600 mm
19	12M7006	4	Lock Washer	6 mm
20	9758911	1	Catch	-
21	19M7662	2	Cap Screw	M10 X 30, SUB FOR AT255985
21	24M7096	2	Washer	10.500 X 18 X 1.600 mm
21	12M7066	2	Lock Washer	10 mm
22	8071581	1	Bracket	-
23	4399244	1	Clip	-
24	11M7058	1	Cotter Pin	2 X 25 mm, SUB FOR A762020, SUB FOR A762016
25	12M7036	1	Lock Plate	SUB FOR J253108
42	9758854	1	Link	-
43	9758850	1	Link	-
44	4364950	3	Spacer	-
45	12M7036	3	Lock Plate	SUB FOR J253108
46	4402852	3	Spring Locking Pin	-
54	19M7407	3	Cap Screw	M8 X 25, SUB FOR J090818 OR 19M7163
54	-	3	Part 20	12M7065 NLA
54	24M7036	3	Washer	9 X 16 X 1.600 mm
55	6021066	1	Frame	-
56	8088465	1	Frame	-
57	4479222	1	Frame	-
58	8088478	1	Plate	-
59	3096061	1	Plate	-
60	19M7932	10	Cap Screw	M8 X 16, SUB FOR J090816
60	24M7055	10	Washer	8.400 X 16 X 1.600 mm
60	-	10	Part 28	12M7065 NLA
62	4474864	1	Bracket	-
63	4409578	1	Latch	-
64	J680410	4	Screw With Washer	-
65	4480002	1	Isolator	-
67	4473109	2	Isolator	-
68	4431333	2	Isolator	-

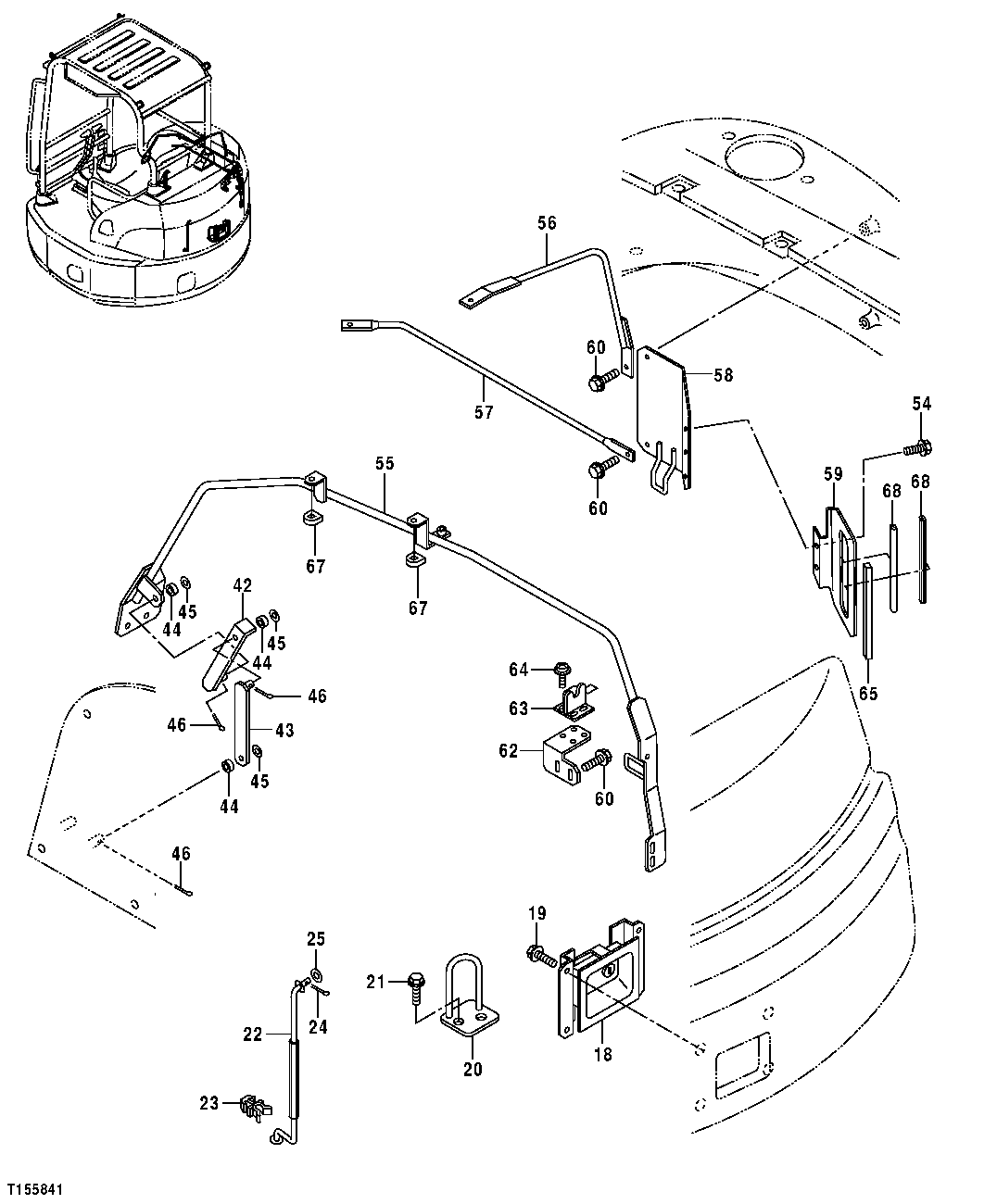

COVER FRAME (RIGHT UPPER AND REAR UPPER FRAME AND LATCHES)
