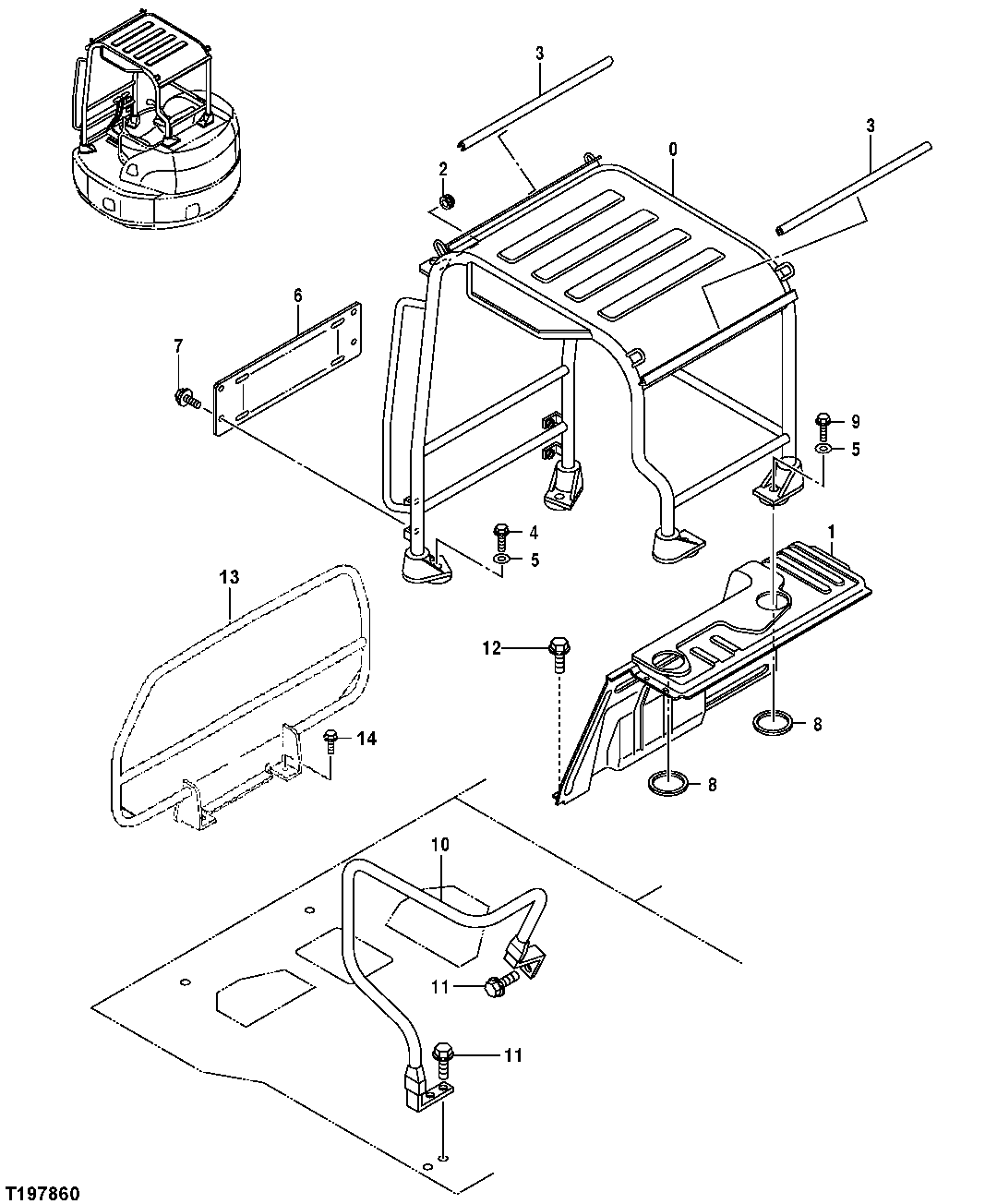

CANOPY, MOUNTS, REAR COVER AND HANDRAIL

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	6022456	1	Canopy	SUB FOR 6021845
0	-	1	Part 1	6020975 NO LONGER AVAILABLE, FURNISH 6022456 ALONG WITH 4603275
1	4610602	1	Cover	-
2	4207699	1	Bushing	-
3	4427072	2	Seal	-
4	19M7135	2	Cap Screw	M16 X 70, SUB FOR J971670
5	24M7053	4	Washer	17 X 30 X 3 mm
6	4472801	1	Guard	-
6	4603275	1	Guard	-
7	19M7407	4	Cap Screw	M8 X 25, SUB FOR AT256004
7	24M7055	4	Washer	8.400 X 16 X 1.600 mm
7	-	4	Part 12	12M7065 NLA
8	4416050	2	Seal	-
9	19M8485	2	Cap Screw	M16 X 90, SUB FOR J971690 OR 19M7609
10	7044911	1	Bracket	SUB FOR 7041946
11	19M7662	3	Cap Screw	M10 X 30, SUB FOR AT255985
11	24M7096	3	Washer	10.500 X 18 X 1.600 mm
11	12M7066	3	Lock Washer	10 mm
12	19M7407	7	Cap Screw	M8 X 25
12	24M7055	7	Washer	8.400 X 16 X 1.600 mm
12	-	7	Part 21	12M7065 NLA
13	7031025	1	Fuel Line	-
14	19M7387	2	Cap Screw	M12 X 40
14	12M7067	2	Lock Washer	12 mm
14	24M7047	2	Washer	13 X 24 X 2.500 mm

CANOPY, MOUNTS, REAR COVER AND HANDRAIL
