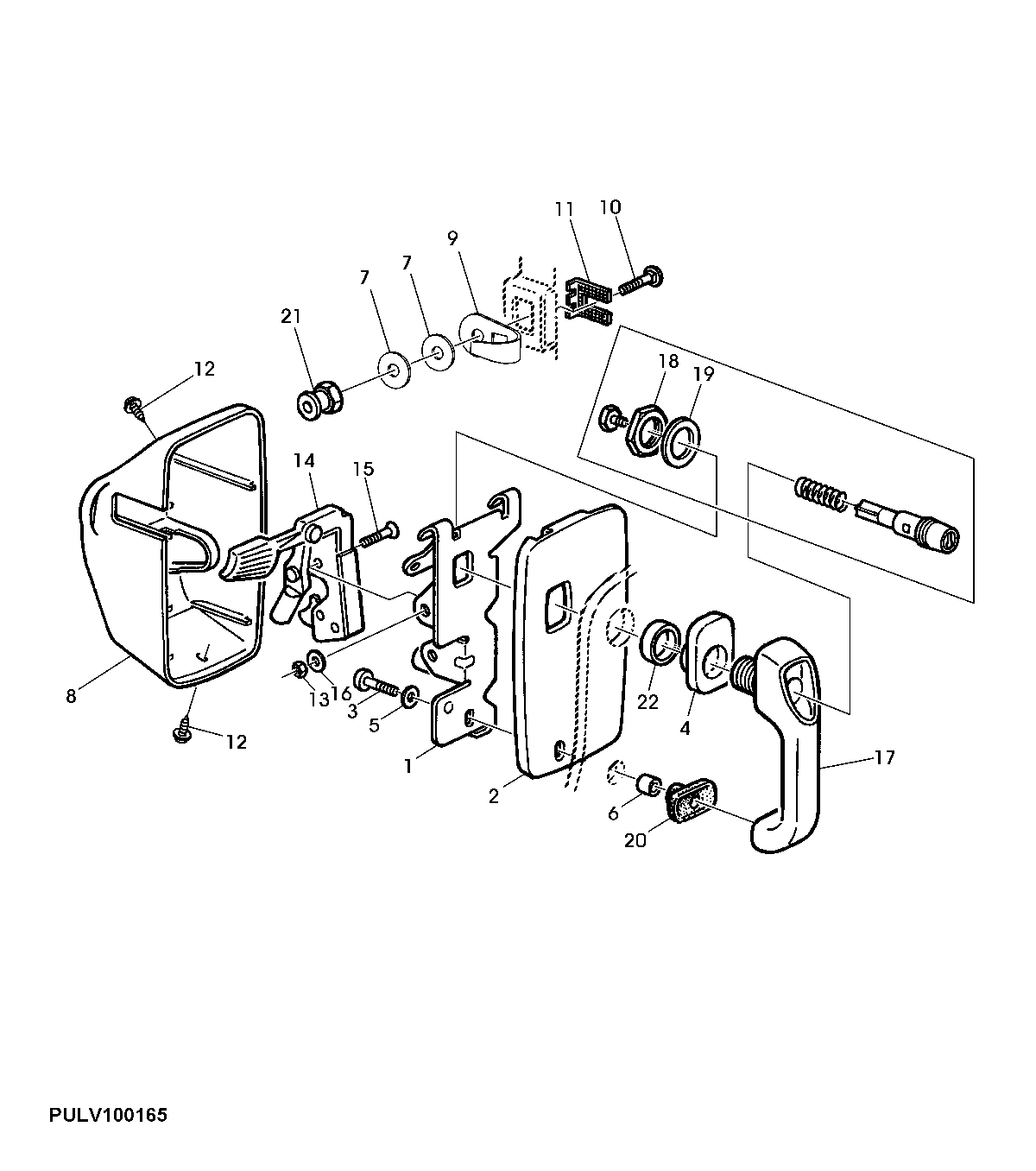

DOOR LOCK INSTALLATION, CAB

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L113440	1	Angle	L.H.
1	L113441	1	Angle	R.H. (Illustrated)
2	L113437	1	Plate	R.H. (Illustrated)
2	L113436	1	Plate	L.H.
3	21M7310	2	Screw	M6 X 25
4	L113908	2	Sealing Washer	-
5	24M7054	2	Washer	6.400 X 12 X 1.600 mm
6	L78691	2	Bushing	-
7	24M7178	4	Washer	10.500 X 30 X 2.500 mm
8	L113439	1	Hood	R.H. (Illustrated)
8	L113438	1	Hood	L.H.
9	L113717	2	Bail	-
10	03M7192	2	Bolt	M10 X 30
11	L212464	2	Lock Plate	SUB FOR L113718
12	L102588	6	Screw	-
13	14M7166	4	Lock Nut	M8
14	AL202906	1	Lock	(SUB FOR AL113175) RH (SHOWN)
14	AL202908	1	Lock	(SUB FOR AL113176) LH
15	19M7574	4	Screw	M8 X 40
16	24M7055	4	Washer	8.400 X 16 X 1.600 mm
17	AL113174	2	Handle	-
18	L79432	2	Nut	-
19	L79433	2	Washer	-
20	L113907	2	Sealing Washer	-
21	R74402	2	Stop	-
22	L78690	2	Bushing	-
