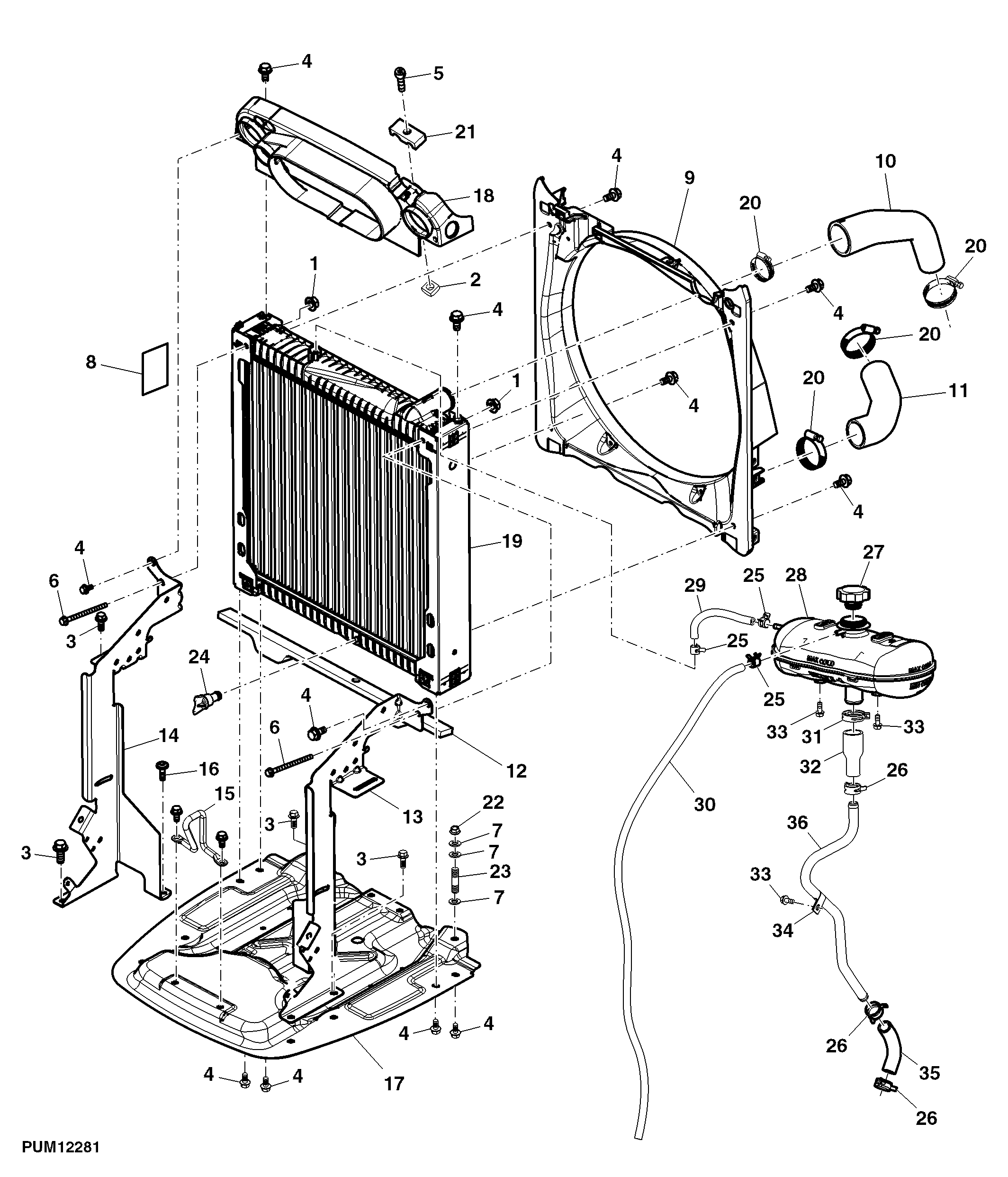

Radiator, Fan and Shroud, Cooling System Parts

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	2	Flange Nut	M8
2	14M7163	1	Nut	M8
3	19M7785	5	Screw	M10 X 25
4	19M7865	14	Screw	M8 X 16
5	19M8735	1	Screw	M8 X 30
6	19M9355	2	Screw	M8 X 105
7	24M7040	4	Washer	11 X 20 X 2 mm
8	H169344	1	Safety Sign	Pressure Cooling System
9	R256370	1	Shroud	-
10	SU20279	1	Radiator Hose	Thermostat Outlet
11	R243449	1	Radiator Hose	Water Pump Inlet
12	R243716	1	Deflector	-
13	R245253	1	Support	LH
14	R245254	1	Support	RH
15	R255396	2	Striker	-
16	R264173	2	Bolt	M8 X 16
17	RE243443	1	Support	-
18	SJ12190	1	Shield	-
19	RE243436	1	Radiator	INCLUDES RE211285
20	TY22470	4	Clamp	-
21	Z81375	1	Block Clamp	-
22	14M7296	1	Flange Nut	M10
23	R126027	1	Stud	-
24	RE211285	1	Drain Plug	-
25	R56101	3	Clip	-
26	TY22466	3	Clamp	-
27	AT310335	1	Filler Cap	-
28	AT324680	1	Tank	-
29	R243450	1	Hose	Radiator Air Bleed
30	R262318	1	Hose	Overflow
31	TY22467	1	Clamp	-
32	R246121	1	Hose	Surge Tank Line Adapter
33	19M7866	3	Screw	M8 X 20
34	T76719	1	Clamp	-
35	R262278	1	Hose	Surge Tank
36	SU20358	1	Line	Return

Radiator, Fan and Shroud, Cooling System Parts
