Открытый узел

MFWD Drop Gear Box

MFWD Drop Gear Box

MFWD Drop Gear Box

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

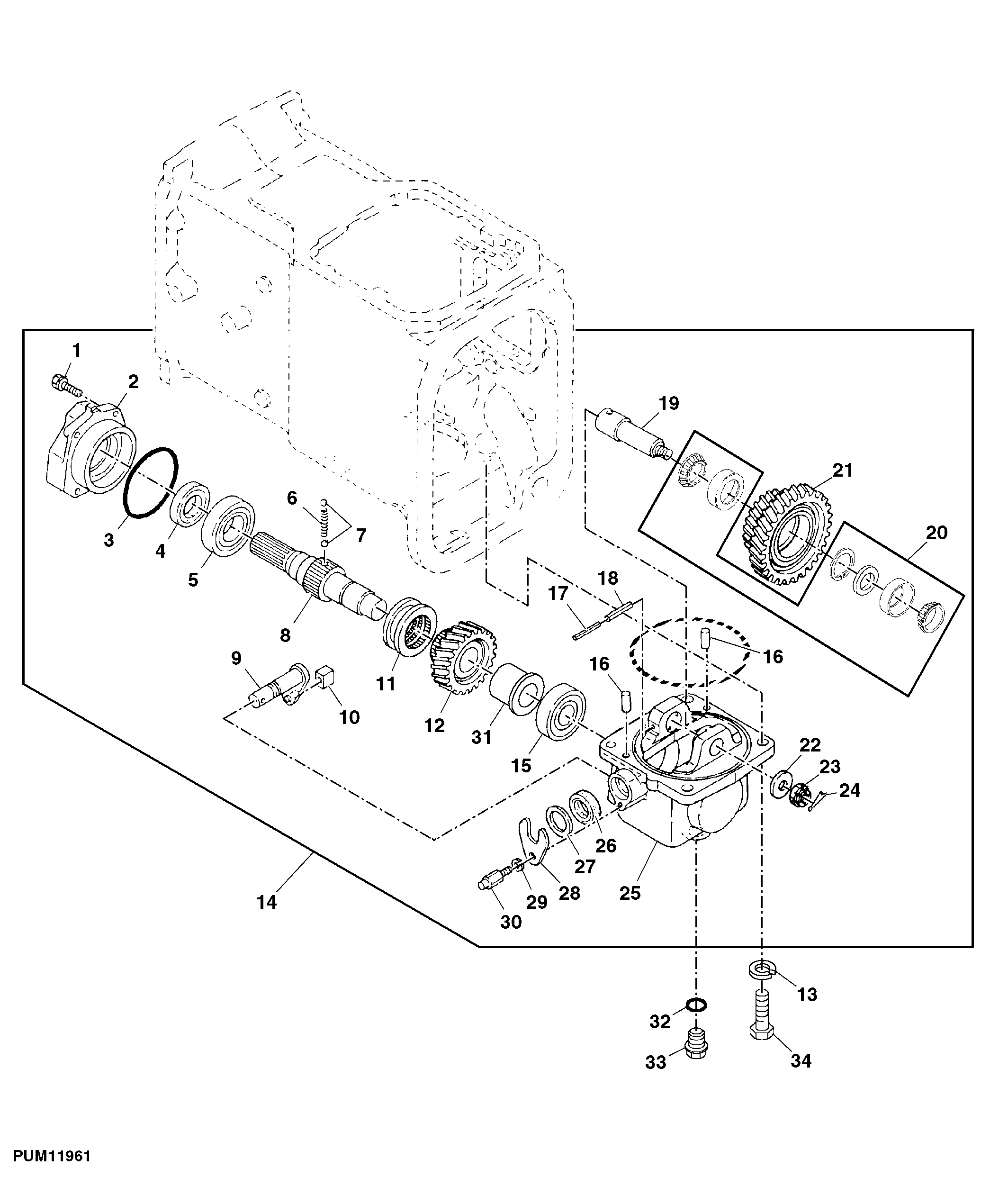

MFWD Drop Gear Box

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7288	4	Cap Screw	M8 X 30
2	R281964	1	Cover	MFWD
3	R173942	1	O-Ring	-
4	SJ12601	1	Seal	-
5	RE61645	1	Ball Bearing	SUB FOR RE72127
6	R113969	1	Compression Spring	-
7	400R	2	Ball	-
8	R124935	1	Drive Shaft	LGTH = 221 mm
9	R124937	1	Arm	-
10	R113972	1	Chock Block	-
11	R132483	1	Bushing	USE WITH R195572, R132482 AND RE67668
11	R195571	1	Shift Collar	USE WITH R195570, R195572 AND RE188061
12	R195570	1	Gear	Z = 24
13	12M7068	4	Lock Washer	14 mm, USE WITH R195570, R195571 AND RE188061
14	SJ289909	1	Gear Case	USE WITH RE67668
15	R124941	1	Ball Bearing	-
16	44M7131	2	Dowel Pin	-
17	R173299	1	Spring Pin	-
18	34M7044	1	Spring Pin	6 X 50 mm
19	R113964	1	Shaft	LGTH = 117.5 mm
20	RE173312	1	Bearing	-
21	R124934	1	Gear	Z = 33/23
22	R113971	1	Washer	-
23	14M7395	1	Nut	M14
24	11M7015	1	Cotter Pin	3.200 X 25 mm
25	R124932	1	Case	MFWD
26	R124940	1	Seal	-
27	R124939	1	Washer	-
28	R124938	1	Plate	-
29	12M7065	1	Lock Washer	8 mm
30	R237705	1	Stud	-
31	R195572	1	Spacer	-
32	TH103574	1	O-Ring	-
33	RE189743	1	Drain Plug	-
34	19M7490	4	Cap Screw	M14 X 40
