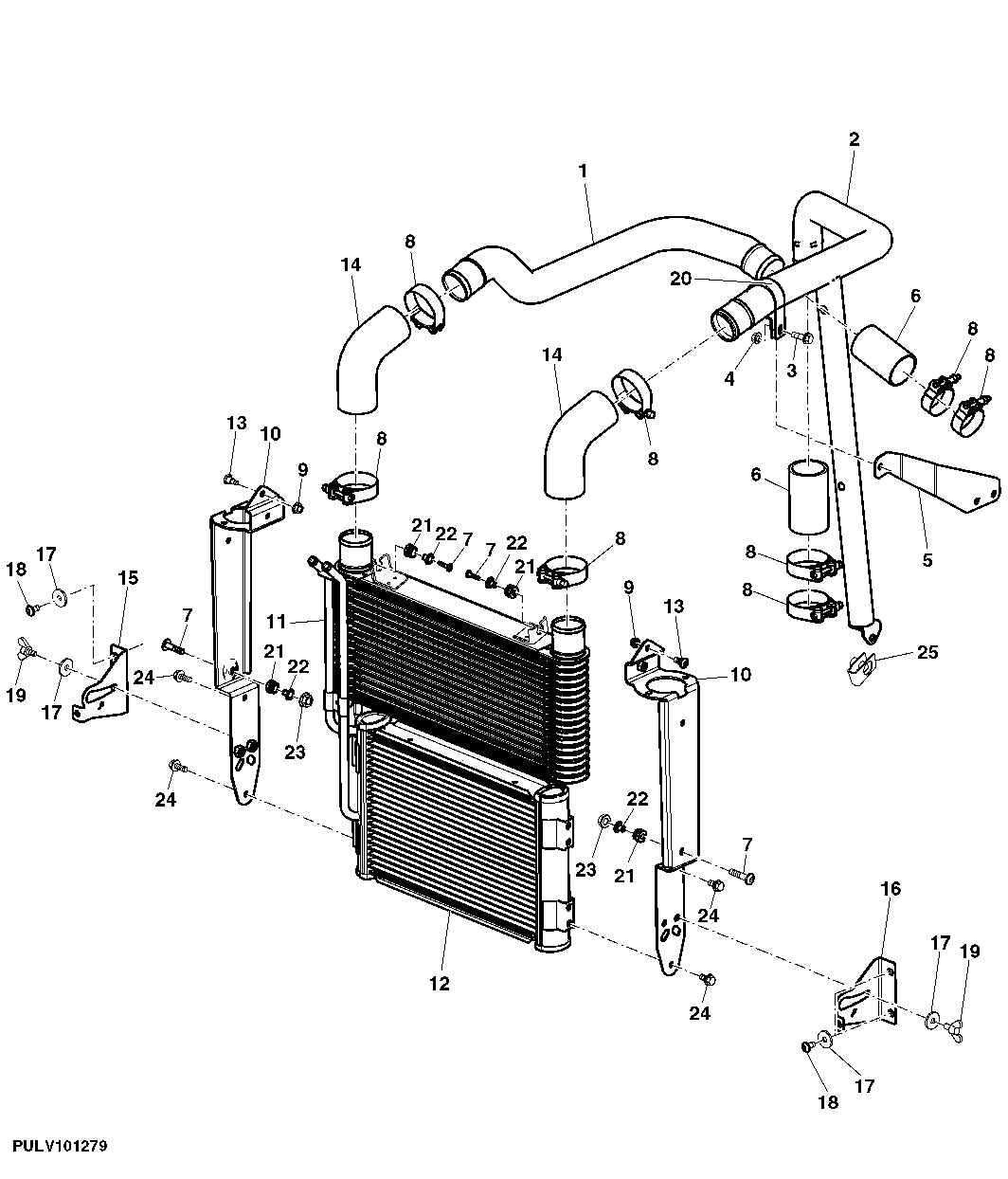

Intercooler, W/O Preheater (For European Tractors)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R243435	1	Pipe	Charge Air Inlet
2	SJ10090	1	Pipe	Charge Air Outlet
3	19M7867	1	Screw	M8 X 25
4	14M7298	1	Flange Nut	M8
5	R257563	1	Bracket	CAC Tube Mounting
6	R285062	2	Hose	LGTH = 100 mm
7	19M8875	4	Screw	M6 X 25
8	R270788	8	Hose Clamp	-
9	14M7397	2	Lock Nut	M6
10	RE250151	2	Bracket	CAC Mounting
11	RE243431	1	Intercooler	-
12	RE243438	1	Oil Cooler	-
13	M115046	2	Bolt	M6 X 17.800
14	R269663	2	Hose	LGTH = 113.9 mm, CAC Elbow
15	RE251067	1	Bracket	RH
16	RE251068	1	Bracket	LH
17	24M7024	6	Washer	9 X 28 X 3 mm
18	R264173	4	Bolt	-
19	21M7243	2	Wing Screw	M8 X 16
20	T162937	1	Clamp	-
21	R251064	4	Isolator	-
22	R251066	4	Spacer	-
23	14M7303	2	Flange Nut	M6
24	19M8851	5	Screw	M6 X 12
25	M84971	1	Nut	-

Intercooler, W/O Preheater (For European Tractors)
