Открытый узел

Hood And Mounting Parts (Isolated Open Operator Station / Cab)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R184810	1	Hood	-
2	R169906	1	Device	-
3	37M7181	2	Screw	-
4	R124180	2	Bolt	-
5	14M7296	2	Flange Nut	M10
6	R198119	1	Hinge	NLA; ORDER SU27506
6	SU27506	1	Hinge	-
7	14M7396	22	Lock Nut	M8
8	R198912	1	Bracket	LH
9	L78979	4	Ball Stud	-
10	R224036	1	Bracket	RH
11	RE218643	2	Gas Operated Cylinder	-
12	R197111	1	Seal	-
13	R204684	1	Flange	-
14	14M7298	5	Flange Nut	M8
15	H75541	1	Clamp	-
16	19M7866	13	Screw	M8 X 20
17	19M7798	2	Screw	M8 X 40
18	RE206779	1	Latch	-
19	R198913	1	Bracket	-
20	SJ293993	1	Cable	-
21	R198297	2	Plate	-
22	RE210582	1	Support	-
23	19M7785	2	Screw	M10 X 25
24	14M7397	4	Lock Nut	M6
25	19M7775	4	Screw	M6 X 16
26	R227001	6	Clip	-
27	24H1314	1	Washer	13/32" X 1-3/4" X 7/64"
28	R220363	2	Panel	-
29	R199043	1	Support	-

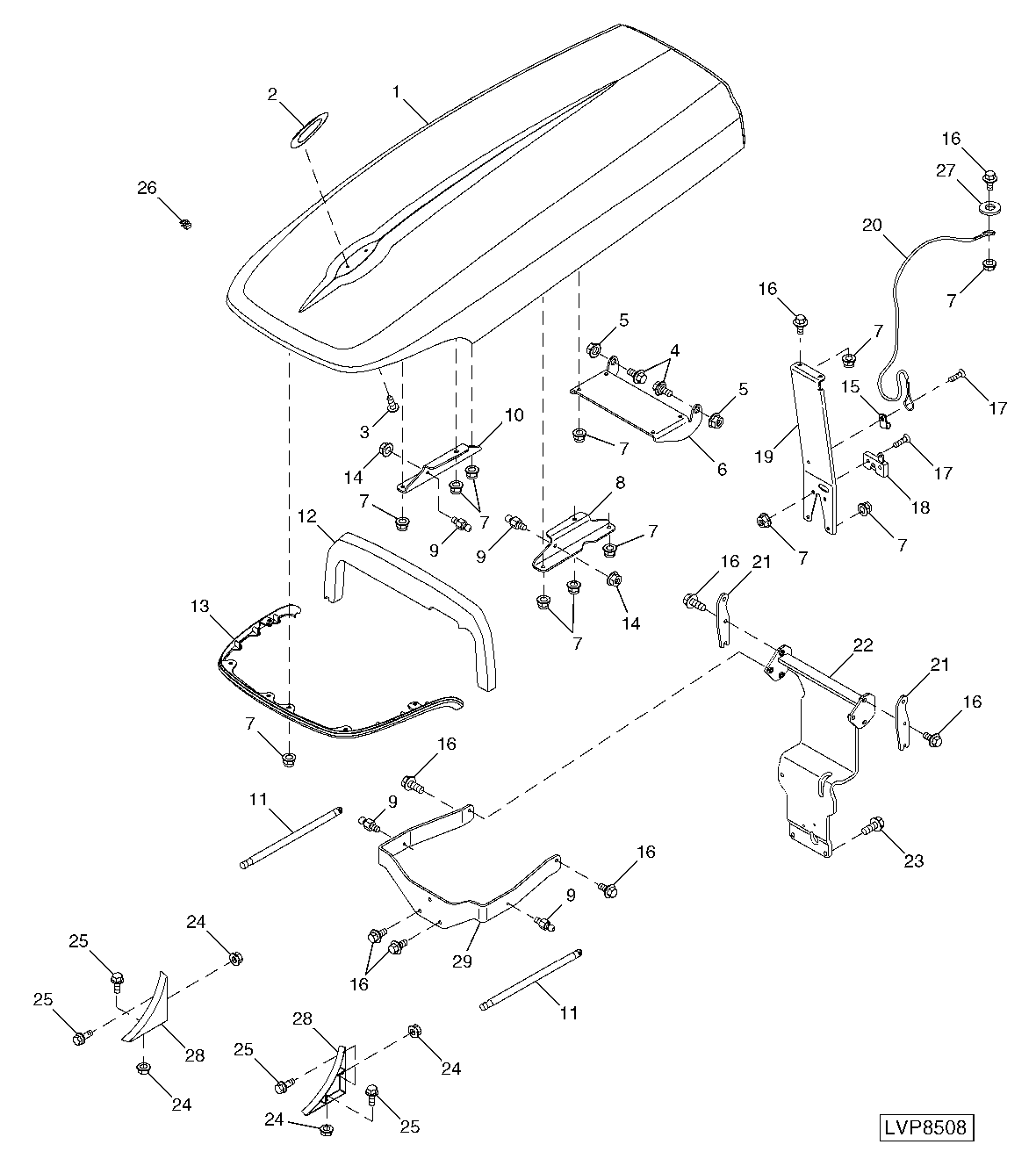

Hood And Mounting Parts (Isolated Open Operator Station / Cab)

Нет текстового описания
