Открытый узел

Handbrake Lever, OOS

Handbrake Lever, OOS

Handbrake Lever, OOS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

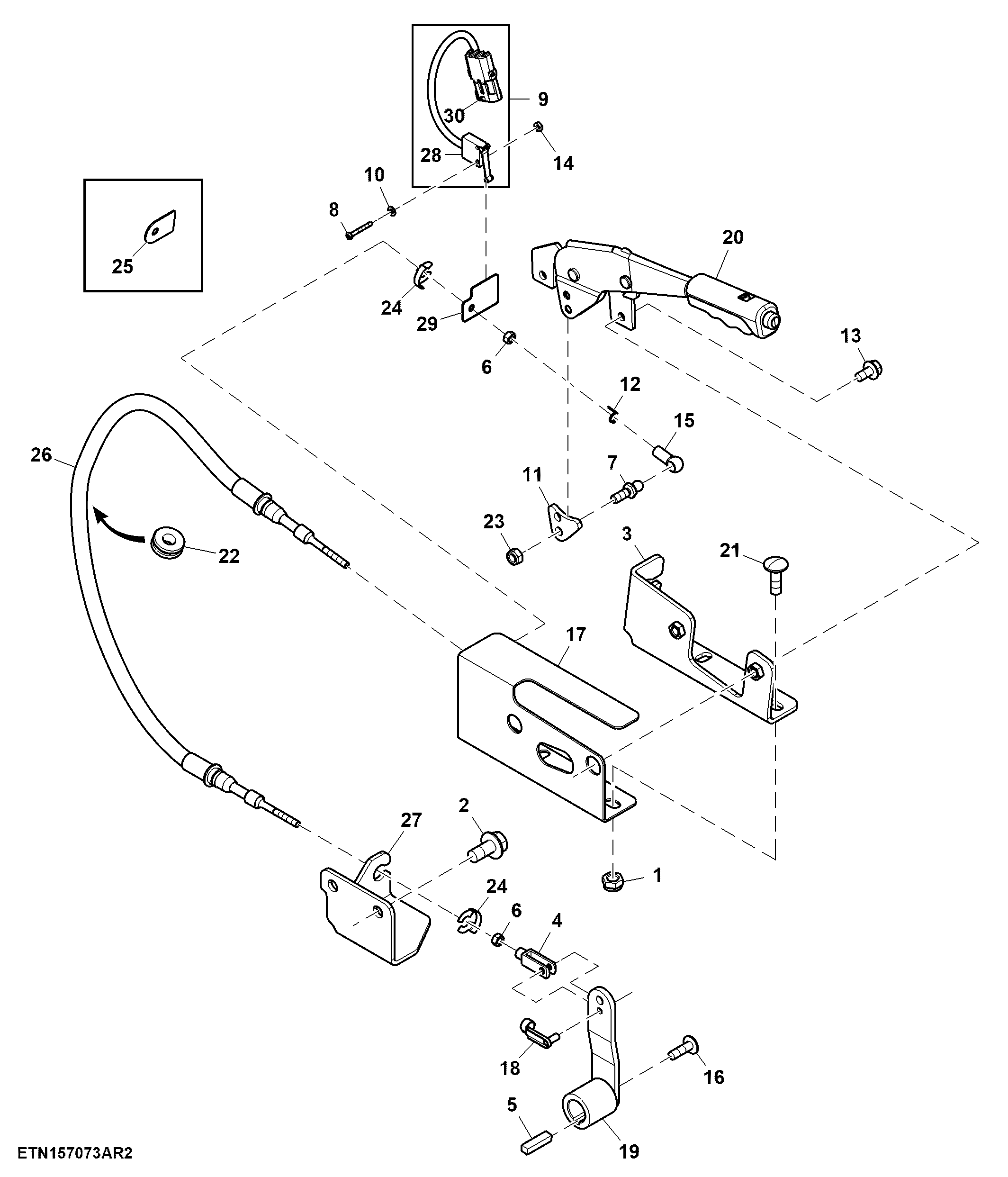

Handbrake Lever, OOS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7167	2	Lock Nut	M10
2	19M7788	2	Screw	M12 X 25
3	RE258773	1	Bracket	Handbrake
4	L80052	1	Yoke	-
5	49M4108	1	Shaft Key	8 X 7 X 32 mm
6	14M7272	2	Nut	M6
7	R216014	1	Ball Stud	-
8	21H1348	2	Screw	0.138" X 1-1/8"
9	RE30714	1	Wiring Harness	Hand Brake
10	24M7117	2	Washer	4.300 X 9 X 0.800 mm
11	R250128	1	Plate	-
12	56M7007	1	Ball Joint Retainer	-
13	19M7865	2	Screw	M8 X 16
14	14H1026	2	Nut	0.138"
15	56M7006	1	Ball Joint Socket	-
16	19M8386	1	Screw	M8 X 25
17	SJ14231	1	Support	SUB FOR SU25278
18	45M7080	1	Spring Locking Pin	-
19	SJ13494	1	Lever	-
20	SJ26963	1	Handbrake Lever	-
21	03M7192	2	Bolt	M10 X 30
22	R62356	1	Grommet	-
23	14M7166	1	Lock Nut	M8
24	L219493	2	Snap Ring	-
25	R247466	1	Plate	ORDER SU49157
26	SJ10706	1	Cable	LGTH = 871 mm, Handbrake
27	SU47989	1	Bracket	-
28	RE33828	1	Switch	Snap Action
29	SU49157	1	Bracket	-
30	R78054	1	Electrical Connector Assy	Switch
30	R78061	3	Elec. Connector Terminal	Cavity A, B, C
30	R78063	3	Elec. Connector Seal	Cavity A, B, C
