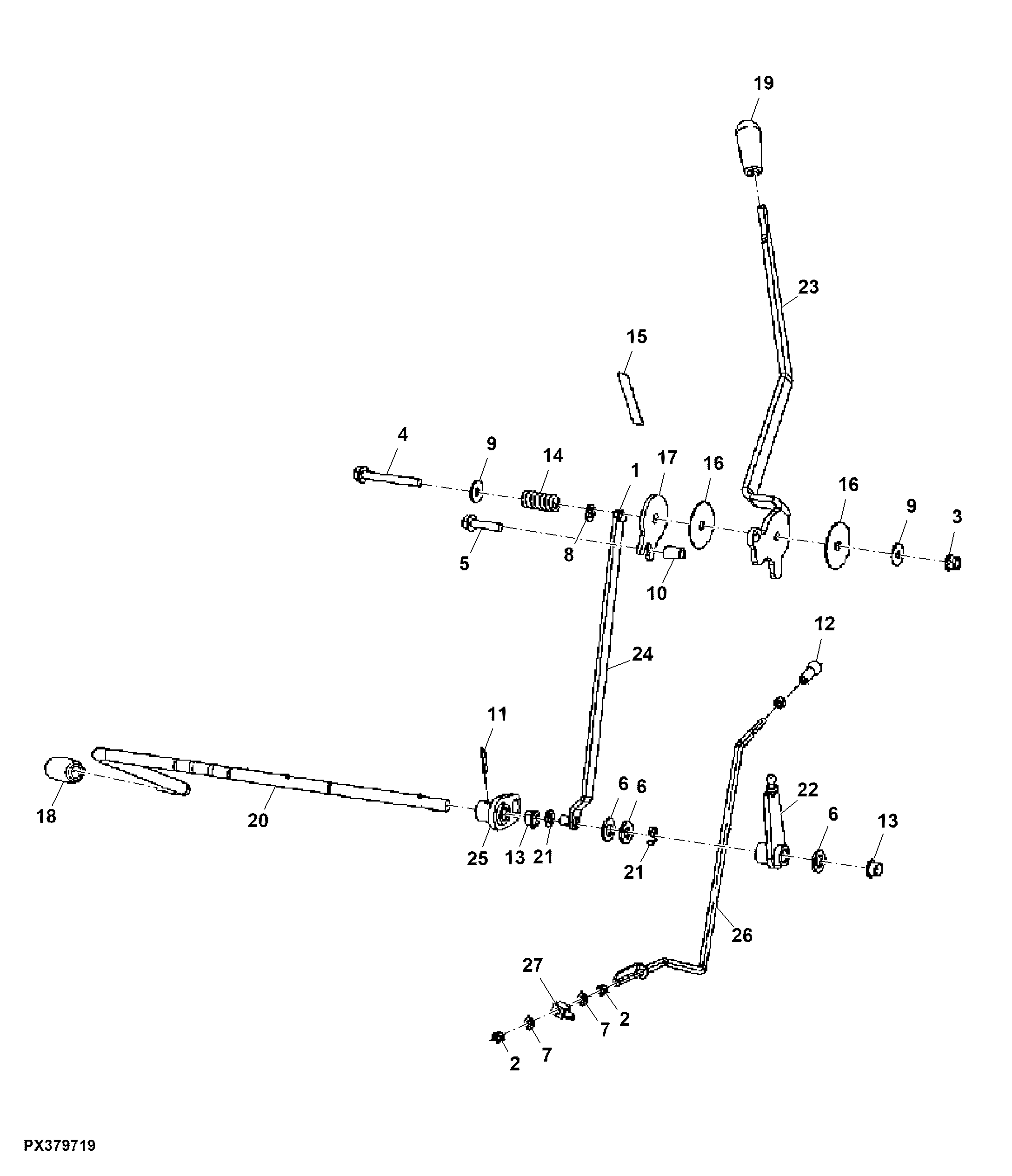

Hand and Foot Throttle Controls, Cab ( - 009999)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7009	2	Cotter Pin	2 X 16 mm
2	14M7272	4	Nut	M6
3	14M7396	1	Lock Nut	M8
4	19M7803	1	Screw	M8 X 70
5	19M8291	1	Screw	M8 X 35
6	24M7047	4	Washer	13 X 24 X 2.500 mm
7	24M7088	3	Washer	6.600 X 12 X 1.600 mm
8	24M7096	2	Washer	10.500 X 18 X 1.600 mm
9	24M7207	2	Washer	8.400 X 24 X 2 mm
10	28H1903	1	Bushing	0.364" X 0.540" X 3/4"
11	34M7102	1	Spring Pin	5 X 26 mm
12	56M7009	1	Ball Joint Socket	-
13	H93442	3	Washer	-
14	K2172R	1	Compression Spring	-
15	M136018	1	Label	Throttle
16	R105812	2	Washer	-
17	R259896	1	Washer	-
18	R137738	1	Knob	Foot Throttle Arm
19	R161383	1	Knob	Hand Control
20	R208910	1	Rod	Foot Throttle Arm
21	R26871	2	Snap Ring	-
22	RE199925	1	Lever	-
23	AP40363	1	Control Lever	Hand Control
24	RE208911	1	Link	Throttle Control
25	RE209316	1	Lever	-
26	RE247366	1	Rod	Speed Control
27	T22242	1	Swivel	-

Hand and Foot Throttle Controls, Cab ( - 009999)

Нет текстового описания
