Открытый узел

Fuel Lines and Fuel Pump, OOS

Fuel Lines and Fuel Pump, OOS

Fuel Lines and Fuel Pump, OOS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

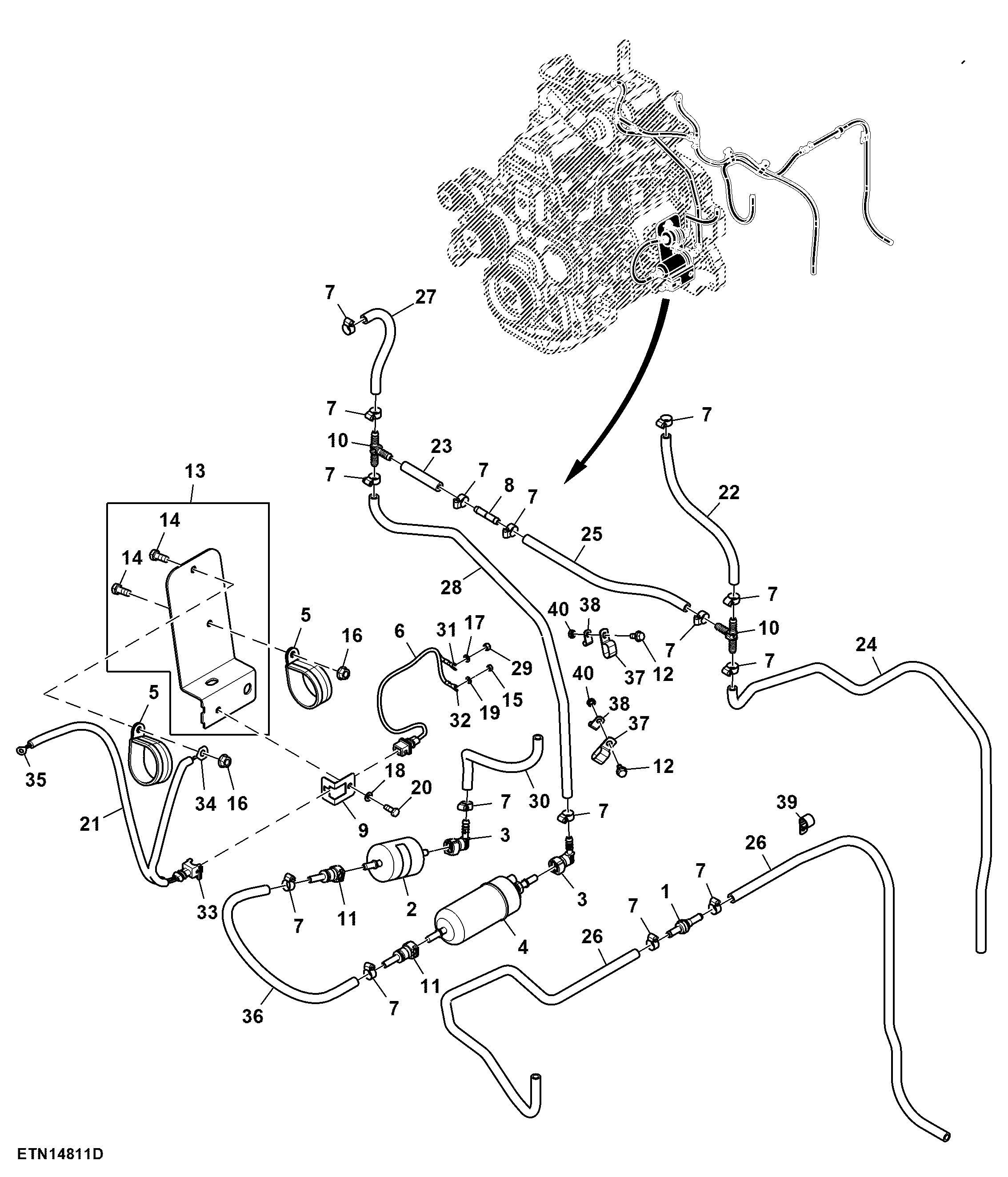

Fuel Lines and Fuel Pump, OOS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL117189	1	Check Valve	-
2	AL153517	1	Fuel Filter	-
3	AL154046	2	Quick Coupler	-
4	AL168483	1	Fuel Pump	-
5	AL169412	2	Clamp	-
6	AL169430	1	Wiring Harness	-
7	TY22462	19	Clamp	-
8	L167846	1	Orifice	-
9	L168127	1	Angle	-
10	L168718	2	Fitting	-
11	RE218699	2	Quick Coupler	-
12	19M7865	2	Screw	M8 X 16
13	RE255593	1	Support	-
14	19M7881	2	Screw	M8 X 20
15	14M7139	1	Nut	M4
16	14M7298	2	Flange Nut	M8
17	24M7027	1	Washer	5.300 X 10 X 1 mm
18	24M7054	1	Washer	6.400 X 12 X 1.600 mm
19	24M7117	1	Washer	4.300 X 9 X 0.800 mm
20	19M8425	1	Cap Screw	M6 X 16
21	AP40311	1	Jumper	-
22	SU41178	2	Hose	LGTH = 250 mm
23	SU41179	1	Hose	LGTH = 700 mm
24	SU41181	1	Hose	LGTH = 810 mm
25	SU41180	1	Hose	LGTH = 200 mm
26	SU41175	2	Hose	LGTH = 640 mm
27	SU41176	1	Hose	LGTH = 140 mm
28	SU41177	1	Hose	LGTH = 1300 mm
29	14M7297	1	Nut	M5
30	SJ30932	1	Hose	LGTH = 320 mm
31	57M7054	1	Elec. Connector Terminal	Black
32	57M7093	1	Elec. Connector Terminal	Red
33	57M8765	1	Elec. Connector Housing	-
33	57M7399	1	Elec. Connector Seal	-
33	57M8941	1	Elec. Connector Terminal	-
34	57M8869	1	Elec. Connector Terminal	-
35	57M8873	1	Elec. Connector Terminal	-
36	SJ30933	1	Hose	Fuel Hose
37	R35668	2	Clamp	-
38	H22660	2	Clip	-
39	AH77724	1	Clip	-
40	14M7151	2	Nut	M8
