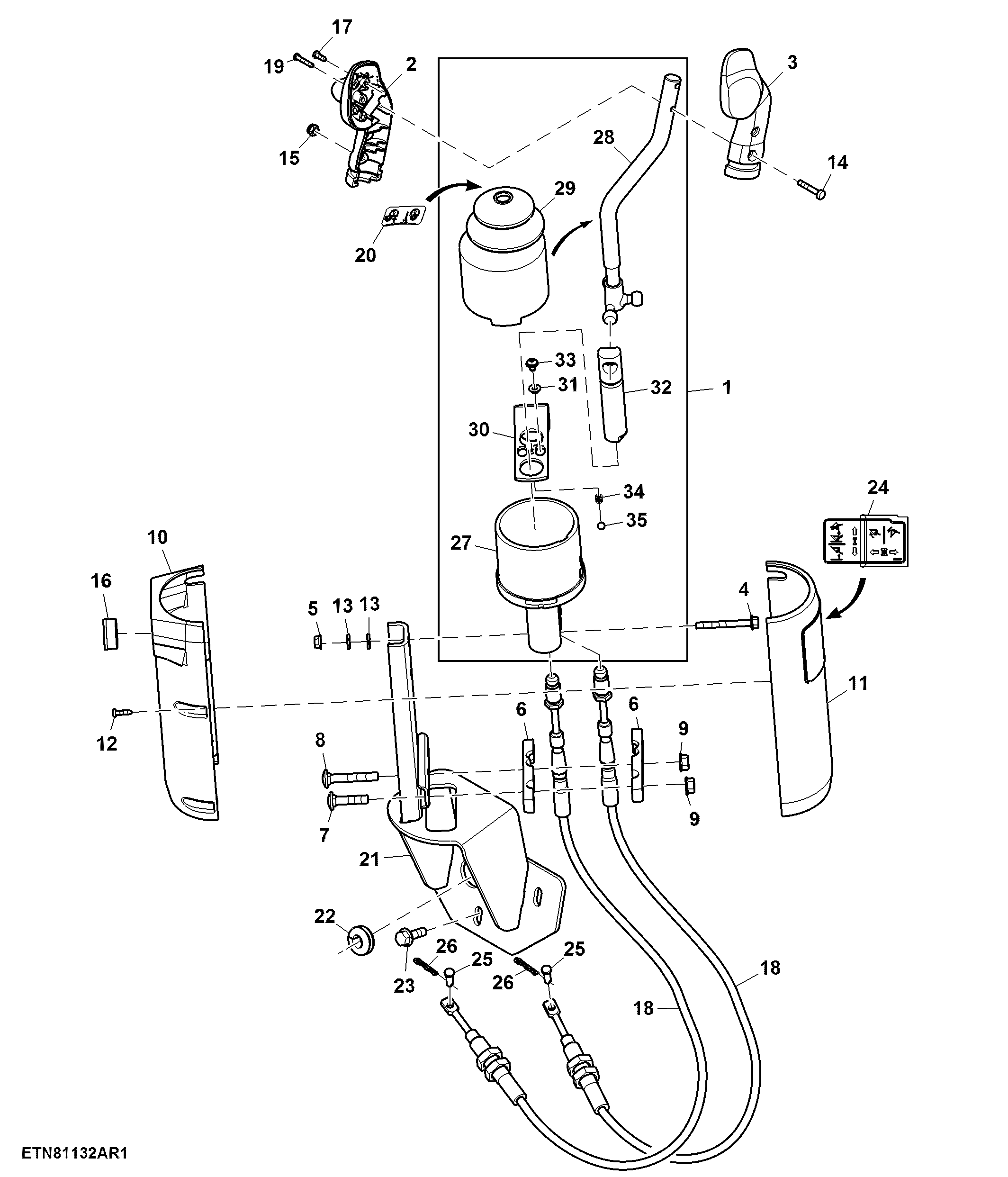

Dual SCV Joystick, Cab

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE207317	1	Basic Control Unit	-
2	LVU16701	1	Grip	-
3	LVU16651	1	Grip	-
4	19M8069	2	Screw	M6 X 55
5	14M7303	2	Flange Nut	M6
6	R109390	2	Clamp	-
7	03M7187	2	Bolt	M8 X 35
8	03M7216	1	Bolt	M8 X 50
9	14M7298	3	Flange Nut	M8
10	R208766	1	Shield	Joystick Cable RH
11	R218827	1	Shield	Joystick Cable LH
12	37M7068	4	Screw	-
13	24M7054	4	Washer	6.400 X 12 X 1.600 mm
14	21H1486	2	Screw	0.190" X 1-1/8"
15	LVA12162	2	Lock Nut	-
16	99M7014	1	Plug	-
17	37M7355	2	Screw	-
18	SJ291297	2	Cable	-
19	37M7356	1	Screw	-
20	R218365	1	Label	Joystick Lock
21	RE269971	1	Bracket	-
22	R70350	2	Grommet	-
23	19M7867	3	Screw	M8 X 25
24	R232632	1	Label	Loader Control Lever
25	R128357	2	Pin Fastener	-
26	M112711	2	Pin	-
27	RE230264	1	Housing	-
28	RE230265	1	Control Lever	-
29	R230268	1	Boot	-
30	R230269	1	Lever	-
31	R230281	2	Bushing	-
32	R230282	2	Piston	-
33	R230562	2	Screw	-
34	R236243	1	Compression Spring	-
35	R236244	1	Ball	-
