Открытый узел

Hand / Foot Throttle Assembly Open Operator Station

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7009	3	Cotter Pin	2 X 16 mm
2	14M7167	1	Lock Nut	M10
3	14M7298	1	Flange Nut	M8
4	19M7866	1	Screw	M8 X 20
5	19M8291	1	Screw	M8 X 35
6	24M7040	1	Washer	11 X 20 X 2 mm
7	24M7047	2	Washer	13 X 24 X 2.500 mm
8	24M7055	5	Washer	8.400 X 16 X 1.600 mm
9	28H1903	1	Bushing	0.364" X 0.540" X 3/4"
10	H93442	2	Washer	-
11	K2172R	1	Compression Spring	-
12	R247495	1	Screw	-
13	M94036	1	Extension Spring	-
14	M112711	1	Pin	-
15	R26871	2	Snap Ring	-
16	R105812	2	Washer	-
17	R109162	1	Pin Fastener	-
18	R109305	1	Bushing	-
19	R137738	1	Knob	-
20	SU20949	1	Lever	-
21	R161383	1	Knob	-
22	R235037	1	Rod	-
23	RE45975	1	Plate	-
24	RE199029	1	Pedal	-
25	RE219118	1	Rod	-
26	RE236866	1	Arm	-
27	24H1864	3	Washer	13/32" X 3/4" X 7/64"

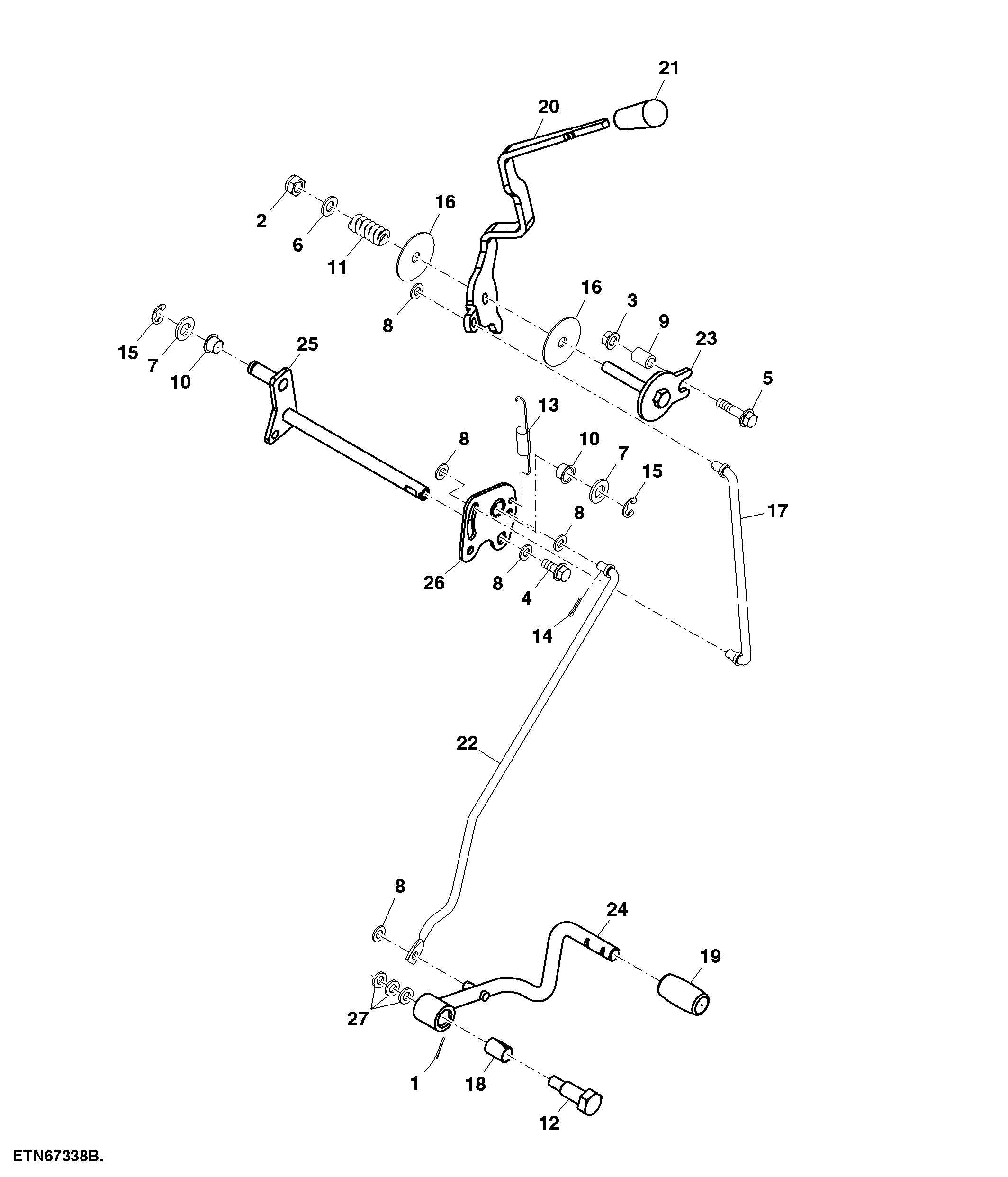

Hand / Foot Throttle Assembly Open Operator Station
