Открытый узел

Range Shifting Controller, Electro-Hydraulic Actuation, W/ Creeper

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	34M7116	1	Spring Pin	3 X 24 mm
2	34M7130	1	Spring Pin	4 X 20 mm
3	SU52734	1	Arm	Range Assist
4	SU28727	1	Pin	-
5	SU31041	1	O-Ring	-
6	SU43336	1	Cap	-
7	SU52733	1	Arm	Shift Arm SUB FOR SU51284
8	LVU18474	1	O-Ring	-
9	SU44796	2	Guide	-
10	44M7171	4	Dowel Pin	-
11	19M9275	2	Screw	M4 X 12
12	SU44370	1	Plug	-
13	SU43758	1	Cap	-
14	SU44841	1	Bolt	-
15	19M7868	4	Screw	M8 X 30
16	SU43840	2	Oil Tube	-
17	SU52731	2	Pin	-
18	T44784	1	Spring	-
19	L33332	6	Set Screw	-
20	SU26157	1	Compression Spring	-
21	R250028	4	Ball	-
22	44M7167	2	Dowel Pin	-
23	40M7085	1	Snap Ring	-
24	SU44795	1	Washer	-
25	SU44794	1	Bushing	-
26	14M7273	2	Nut	M8
27	19M8129	1	Screw	M8 X 70
28	SU43675	1	Compression Spring	-
29	YZ80810	2	Washer	-
30	34M7127	2	Spring Pin	4 X 24 mm
31	SU43674	1	Arm	C-D Adjustment Arm
32	R219638	2	Compression Spring	-
33	R322121	2	Retainer	-
34	SU44473	1	Sleeve	-
35	SU43663	1	Rail	LGTH = 342 mm
36	R229768	1	Seal	-
37	R229765	1	Piston	-
38	SU43676	1	Compression Spring	-
39	P48347	2	O-Ring	-
40	34M7259	4	Spring Pin	8 X 32 mm
41	R325524	1	Sleeve	-
42	SU44369	1	Compression Spring	-
43	SU43664	1	Rail	LGTH = 193mm
44	R207199	1	O-Ring	-
45	SU43672	1	Arm	C-D Drive Arm
46	SU43662	1	Rail	LGTH = 370 mm
47	R125287	1	Snap Ring	-
48	R1225R	1	O-Ring	-
49	24M7420	1	Washer	8.250 X 16 X 1.600 mm
50	14M7524	1	Flange Nut	M8
51	SU47057	1	Pin	-
52	T77814	4	O-Ring	-
53	SU47472	1	Fork	C-D Range
54	SU47470	1	Fork	A-B Range
55	L211592	4	Clip	-
56	SJ29205	2	Control Valve	-
57	AH228044	2	Solenoid Valve Coil	-
58	AH230746	2	Solenoid Valve Coil	-
59	SJ28236	2	Valve Spool	-
60	SU48410	1	Cap	-
61	SU48559	1	Pin	-
62	SU52732	1	Shaft	SUB FOR SU51283
63	SU48663	1	Link End	-
64	SU48661	1	Hydraulic Cylinder Rod	-
65	SU48831	1	Bushing	-
66	R559032	2	Seal	-

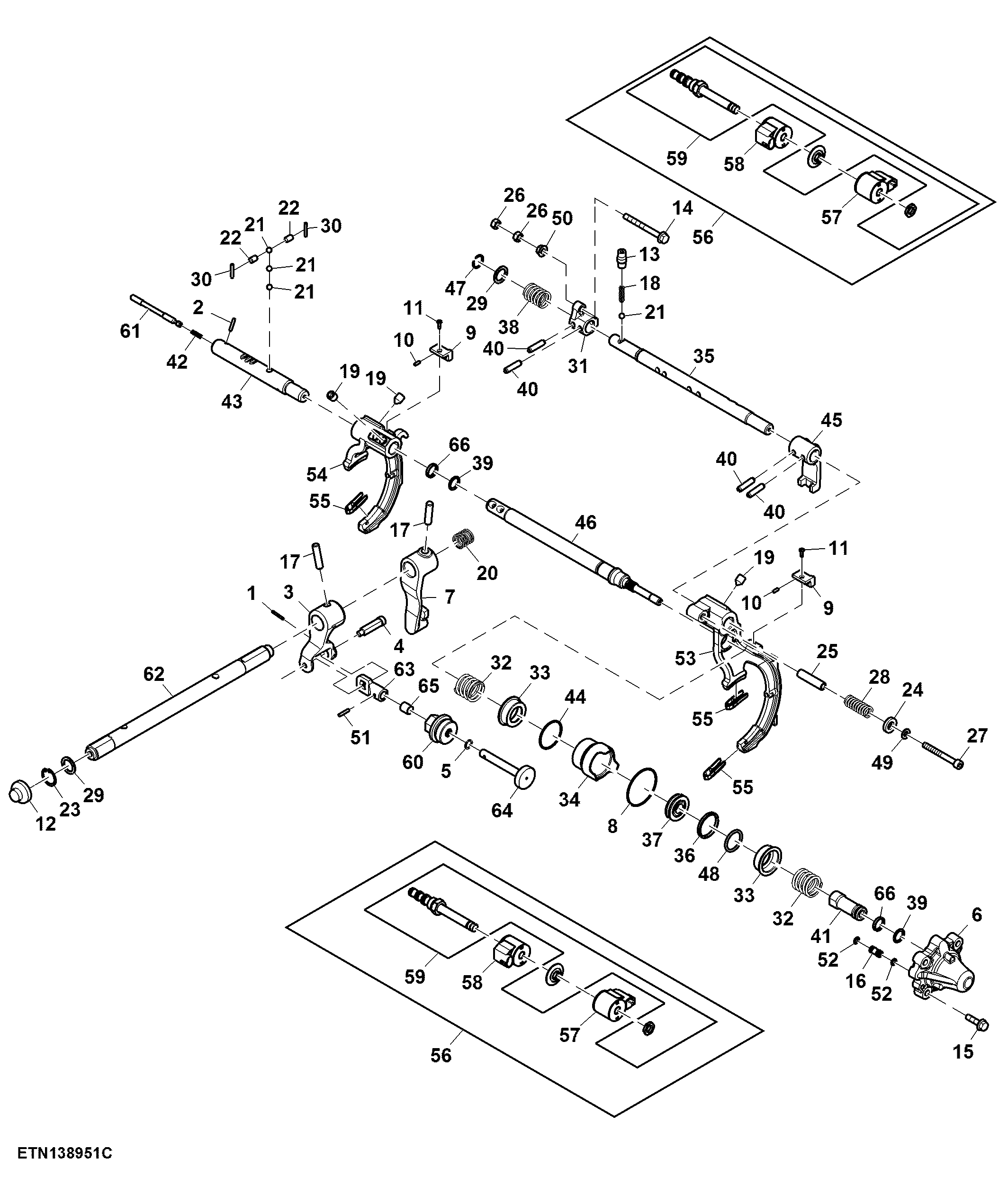

Range Shifting Controller, Electro-Hydraulic Actuation, W/ Creeper

Нет текстового описания
