Oil Lines / Fittings, Side Couplers, RH, Cab

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ER126234	1	Hydr. Quick Coupler Plug	-
2	ER368385	3	Threaded Nipple	-
3	ER372915	2	Plug	-
4	ER372917	2	Plug	-
5	ER372918	1	Plug	-
6	ER411376	1	Fitting	-
7	ER411377	1	Elbow Fitting	-
8	ER411379	2	Elbow Fitting	-
9	ER413224	1	Oil Line	-
10	ER414195	1	Block Clamp	-
11	ER414203	1	Block Clamp	-
12	ER414367	1	Elbow Fitting	-
13	ER419740	1	Quick Coupler	-
14	ER436093	1	Oil Line	-
15	ER436095	1	Oil Line	-
16	ER445794	1	Pipe	-
17	ER523230	1	Oil Line	Refer PIN Introblock for Serial Number Details
17	ER471100	1	Oil Line	-
18	ER471104	1	Oil Line	-
19	ER471103	1	Oil Line	-
20	ER471098	1	Oil Line	-
21	ER471099	1	Oil Line	-
22	ER462230	1	Support	-
23	ER462600	1	Plug	-
24	19M7784	1	Screw	M10 X 20, M10 X 20
25	19M7550	2	Cap Screw	M10 X 35, M10 X 35
26	19M7603	2	Screw	M6 X 20, M6 X 20
27	19M7966	2	Screw	M6 X 25, M6 X 25
28	ER021402	2	Bolt	M8 X 70
29	14M7274	2	Nut	M10, M10
30	24M7028	5	Washer	10.500 X 20 X 2 mm
31	24M7095	2	Washer	8.400 X 15 X 1.600 mm
32	ER470940	1	Clamp	-
33	ER020534	2	Bolt	-

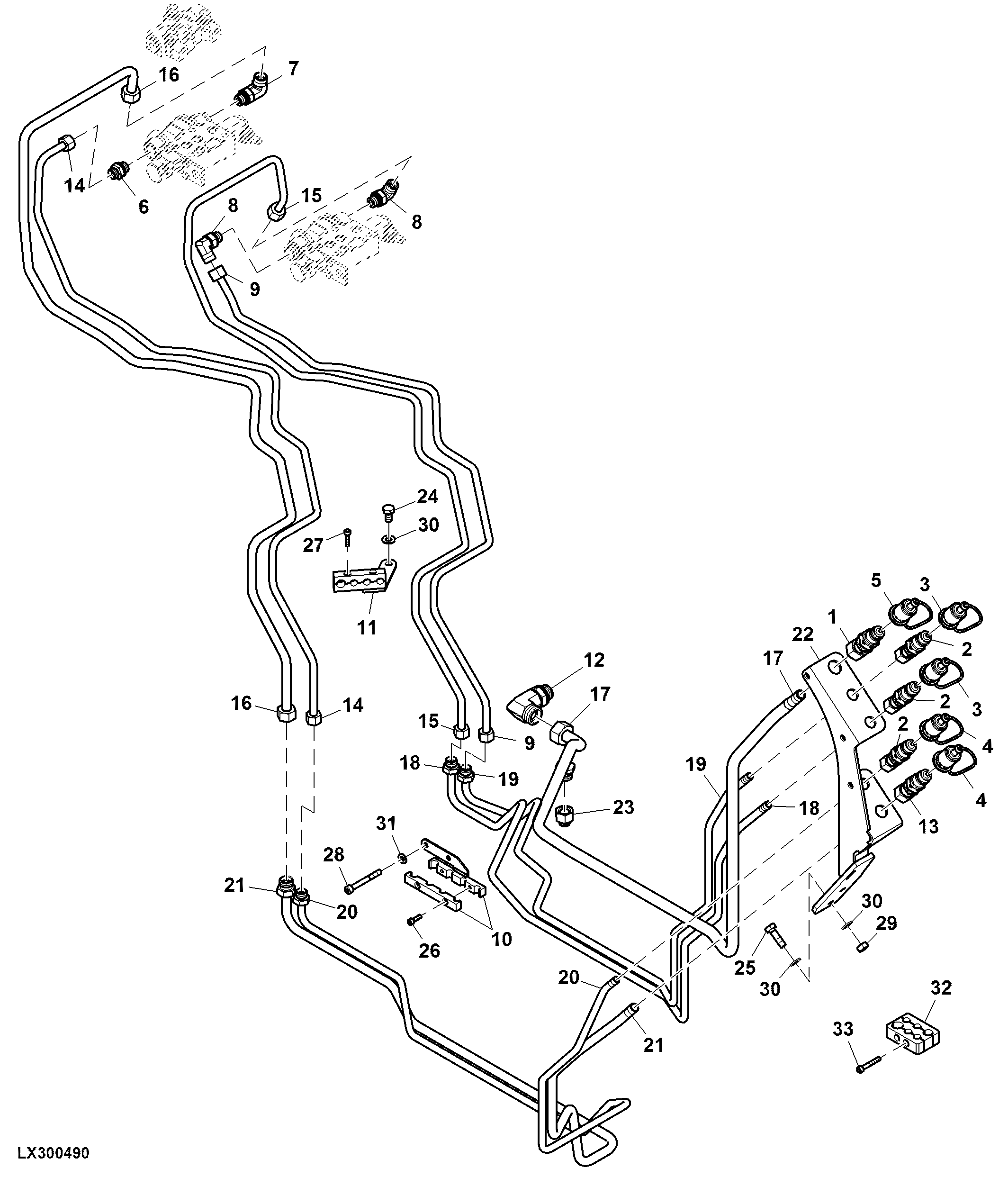

Oil Lines / Fittings, Side Couplers, RH, Cab

Нет текстового описания
