Открытый узел

Bracket / Mounting Parts, Accumulator, Suspended Axle

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ER203614	3	Nut	-
2	ER473922	1	Hydraulic Accumulator	-
3	ER473923	1	Hydraulic Accumulator	-
4	ER483472	1	Support	-
5	ER477301	1	Hydraulic Accumulator	-
6	ER497133	1	Guard	-
7	ER497286	1	Guard	-
8	ER497287	1	Bracket	-
9	ER497288	2	Bracket	-
10	ER497289	1	Bracket	-
11	ER520785	1	Support	-
12	ER520784	1	Support	-
13	ER497292	2	Plate	-
14	ER497380	1	Spacer	-
15	ER020119	2	Bolt	-
16	ER020391	2	Bolt	-
17	ER020496	3	Bolt	M10 X 25
18	ER020563	6	Screw	M8 X 16
19	ER020743	2	Screw	M6 X 10
20	24M7095	10	Washer	8.400 X 15 X 1.600 mm, SUB FOR ER023109
21	ER020763	4	Bolt	M6 X 45
22	ER021776	3	Bolt	-
23	ER022134	2	Nut	M20
24	12M7056	8	Lock Washer	8 mm, SUB FOR ER022835
25	24M7054	8	Washer	6.400 X 12 X 1.600 mm, SUB FOR ER023066
26	ER829912	3	Washer	-
27	19M7603	2	Screw	M6 X 20, SUB FOR ER020749
28	ER497379	1	Support	-
29	19M7865	2	Screw	M8 X 16, SUB FOR ER020776
30	ER020842	3	Cap Screw	M10 X 16
31	24M7028	3	Washer	10.500 X 20 X 2 mm, SUB FOR ER023071

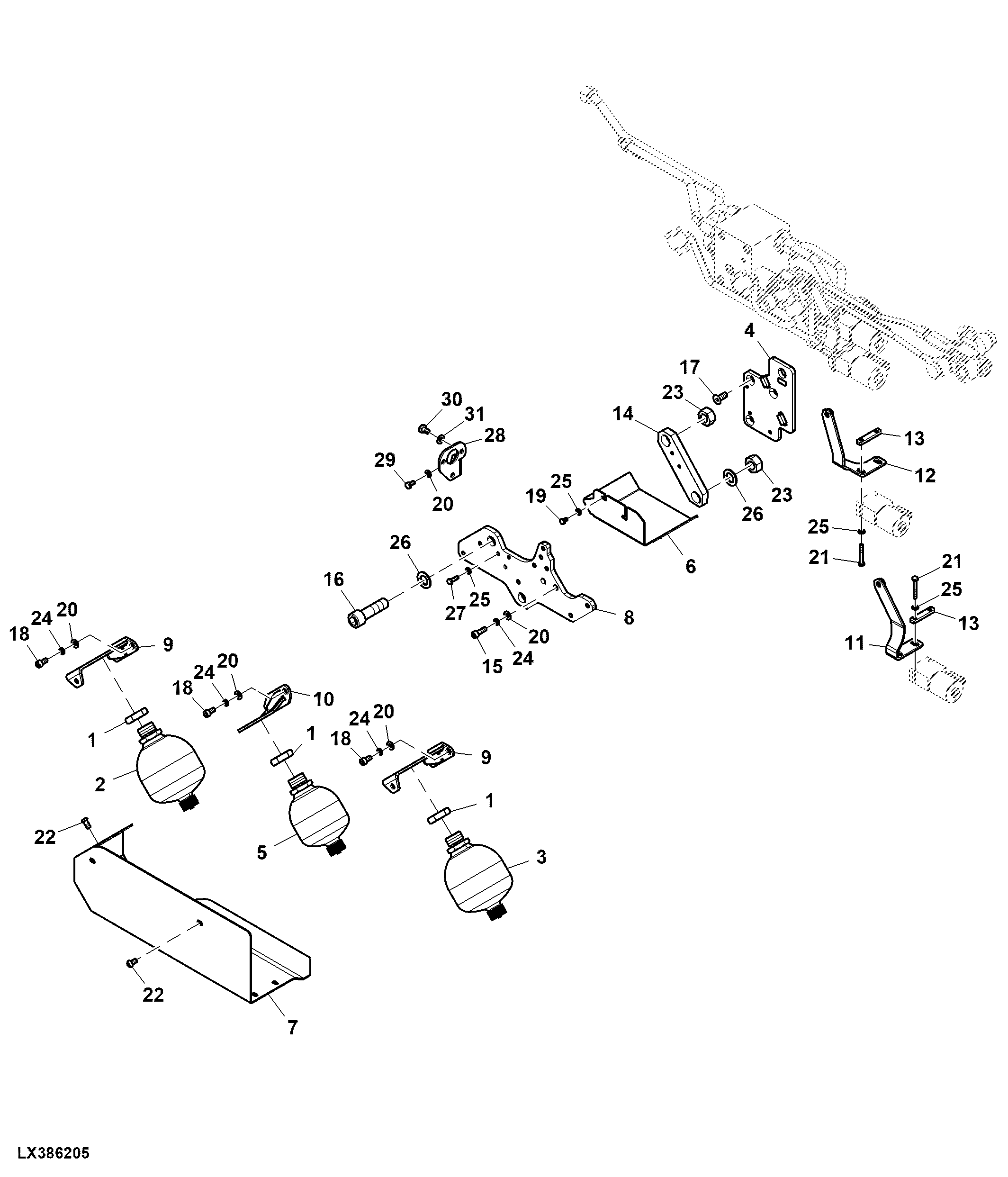

Bracket / Mounting Parts, Accumulator, Suspended Axle

Нет текстового описания
