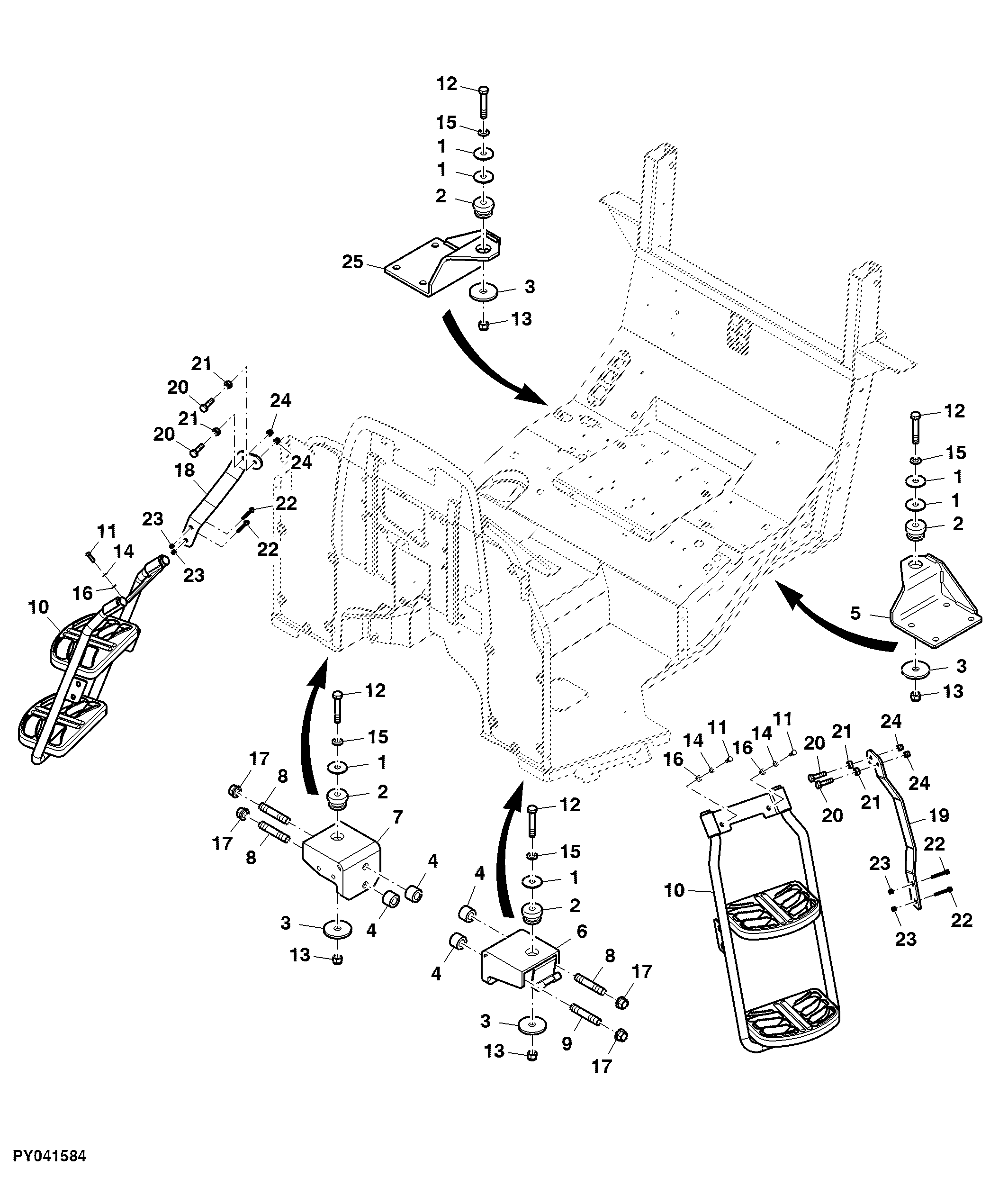

Steps, High Crop

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ER192497	6	Isolator	-
2	ER207113	4	Vibration Dampener	-
3	ER262902	4	Bushing	-
4	ER370827	4	Spacer	-
5	ER373224	1	Support	LH - Rear
6	ER374228	1	Support	LH - Front
7	ER374229	1	Support	RH - Front
8	ER393471	3	Stud	-
9	ER394018	1	Stud	-
10	ER424060	2	Step	-
11	ER020782	4	Cap Screw	M8 X 25
12	ER021020	4	Bolt	M16 X 90
13	ER022418	4	Nut	M16
14	ER022856	4	Lock Washer	-
15	ER023077	2	Washer	-
16	ER023109	4	Washer	-
17	ER119501	4	Nut	M20
18	ER424071	1	Bracket	-
19	ER424069	1	Bracket	-
20	ER020786	4	Screw	M8 X 35
21	ER022116	4	Nut	M8
22	ER021127	4	Screw	M10 X 25
23	ER022412	4	Nut	M10
24	ER022407	4	Lock Nut	M8
25	ER373225	1	Support	RH - Rear
