Открытый узел

Hood Hinge, Cab

Hood Hinge, Cab

Hood Hinge, Cab

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Hood Hinge, Cab

Нет текстового описания

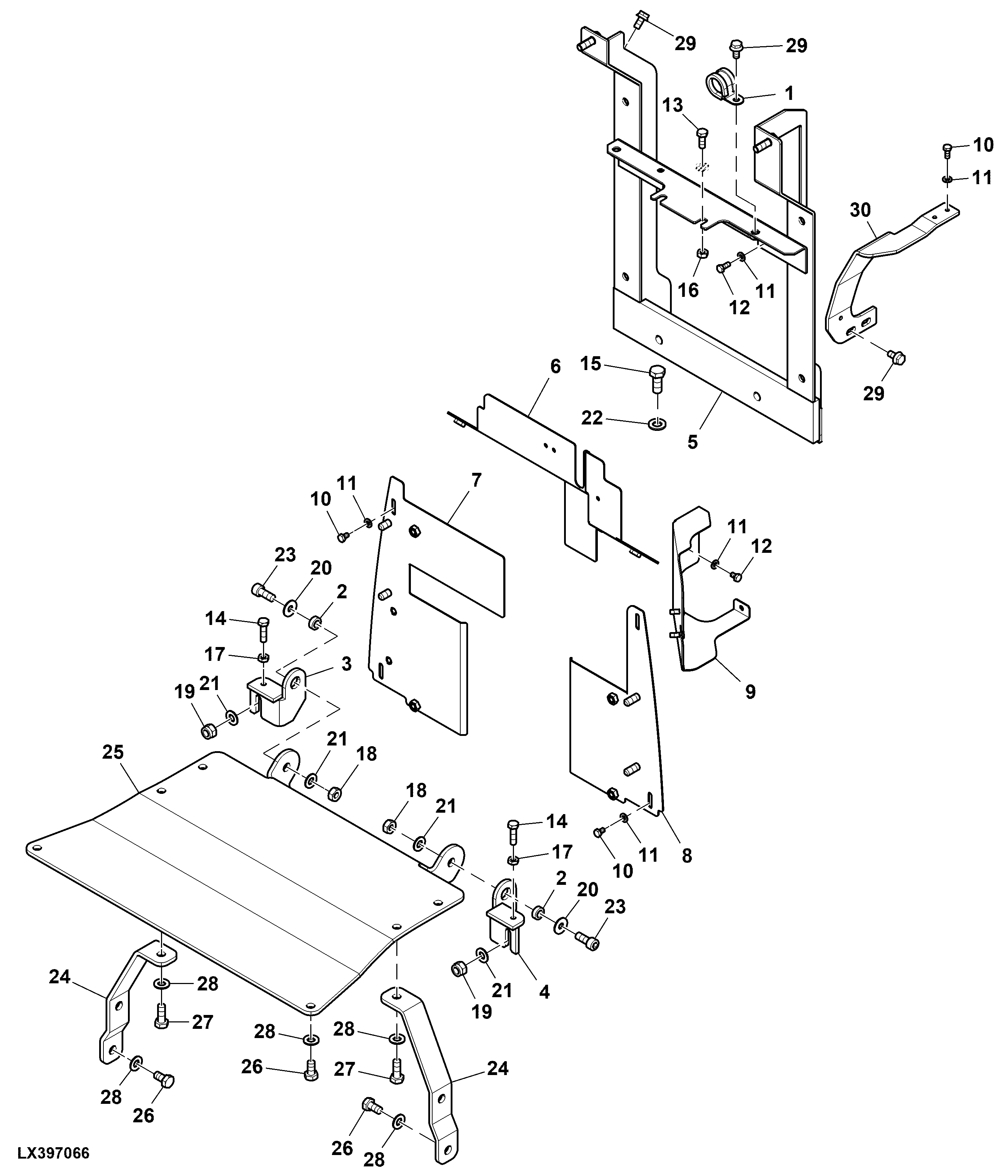

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ER196905	1	Clamp	-
2	ER201797	2	Bushing	-
3	ER441455	1	Support	RH
4	ER441458	1	Support	LH
5	ER450429	1	Support	Refer PIN Introblock for Serial Number Details
5	ER483167	1	Support	-
6	ER450430	1	Panel	-
6	ER483170	1	Panel	-
7	ER450858	1	Panel	RH
8	ER450859	1	Panel	LH
9	ER454062	1	Panel	-
10	ER020604	6	Bolt	M6 X 15
11	ER023066	8	Washer	-
12	ER020743	2	Screw	M6 X 10
13	ER020780	2	Screw	M8 X 22
14	ER020793	2	Cap Screw	M8 X 30
15	ER020920	2	Cap Screw	M12 X 30
16	ER022116	2	Nut	M8
17	ER022117	2	Nut	M8
18	ER022119	2	Nut	M10
19	ER022412	2	Nut	M10
20	ER023070	2	Washer	8 X 24 mm
21	ER023071	4	Washer	10 X 21 mm
22	24M7047	2	Washer	13 X 24 X 2.500 mm, SUB FOR ER023113
23	ER021409	2	Screw	M10 X 25
24	ER450866	2	Plate	-
25	ER450867	1	Support	-
26	ER020776	8	Bolt	M8 X 16
27	ER020780	2	Screw	M8 X 22
28	ER023109	10	Washer	-
29	ER021285	4	Bolt	M8 X 16
30	ER461239	1	Bracket	-
31	ER483172	1	Bracket	Refer PIN Introblock for Serial Number Details
