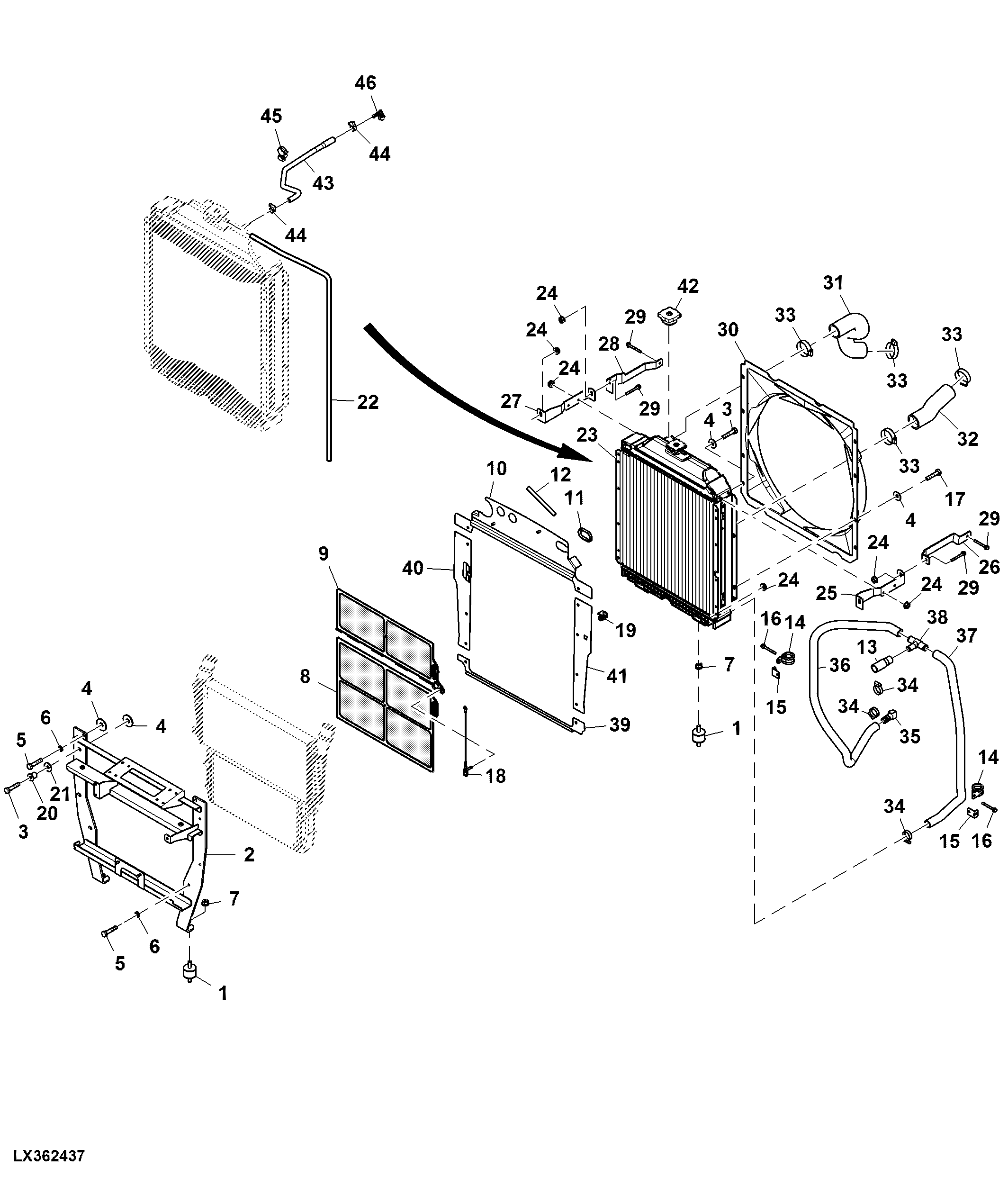

Radiator / Screen

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ER206132	4	Shock Absorber	-
2	ER412415	1	Frame	-
3	ER020751	6	Cap Screw	-
4	ER023067	16	Washer	-
5	ER020749	6	Screw	-
6	ER023066	6	Washer	-
7	ER368580	4	Flange Nut	-
8	ER420672	1	Screen	Lower
9	ER420674	1	Screen	Upper
10	ER430691	1	Panel	-
11	ER193710	1	Gasket	-
12	ER358290	1	Gasket	-
13	ER372657	1	Sleeve Fitting	-
14	ER196905	4	Clamp	-
15	ER413822	4	Bracket	-
16	ER020730	4	Bolt	M6 X 12
17	ER020746	6	Screw	M6 X 16
18	ER424117	1	Cable	-
19	ER424118	1	Block Clamp	-
20	ER413536	4	Bushing	-
21	ER023038	4	Washer	-
22	ER410601	1	Radiator Hose	-
23	ER430520	1	Radiator	SUB FOR ER412923
24	ER022087	20	Nut	M6
25	ER412416	1	Bracket	-
26	ER412419	1	Bracket	-
27	ER412418	1	Bracket	-
28	ER412420	1	Bracket	-
29	ER021117	4	Bolt	M6 X 16
30	ER412945	1	Shroud	-
30	ER438488	1	Shroud	-
31	ER409015	1	Radiator Hose	-
32	ER412943	1	Radiator Hose	-
33	ER028257	4	Clamp	-
34	ER136575	6	Clamp	-
35	ER370872	1	Threaded Nipple	-
36	ER413793	1	Radiator Hose	-
37	ER409427	1	Radiator Hose	-
38	ER207781	1	Tee Fitting	-
39	ER413390	1	Bracket	-
40	ER413387	1	Plate	-
41	ER413388	1	Plate	-
42	ER261709	1	Cap	-
43	ER431599	1	Oil Line	-
44	ER201594	1	Clamp	-
45	ER432112	1	Clamp	-
46	ER431597	1	Elbow Fitting	-
