Открытый узел

Seat, Pneumatic Suspension, Cab

Seat, Pneumatic Suspension, Cab

Seat, Pneumatic Suspension, Cab

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

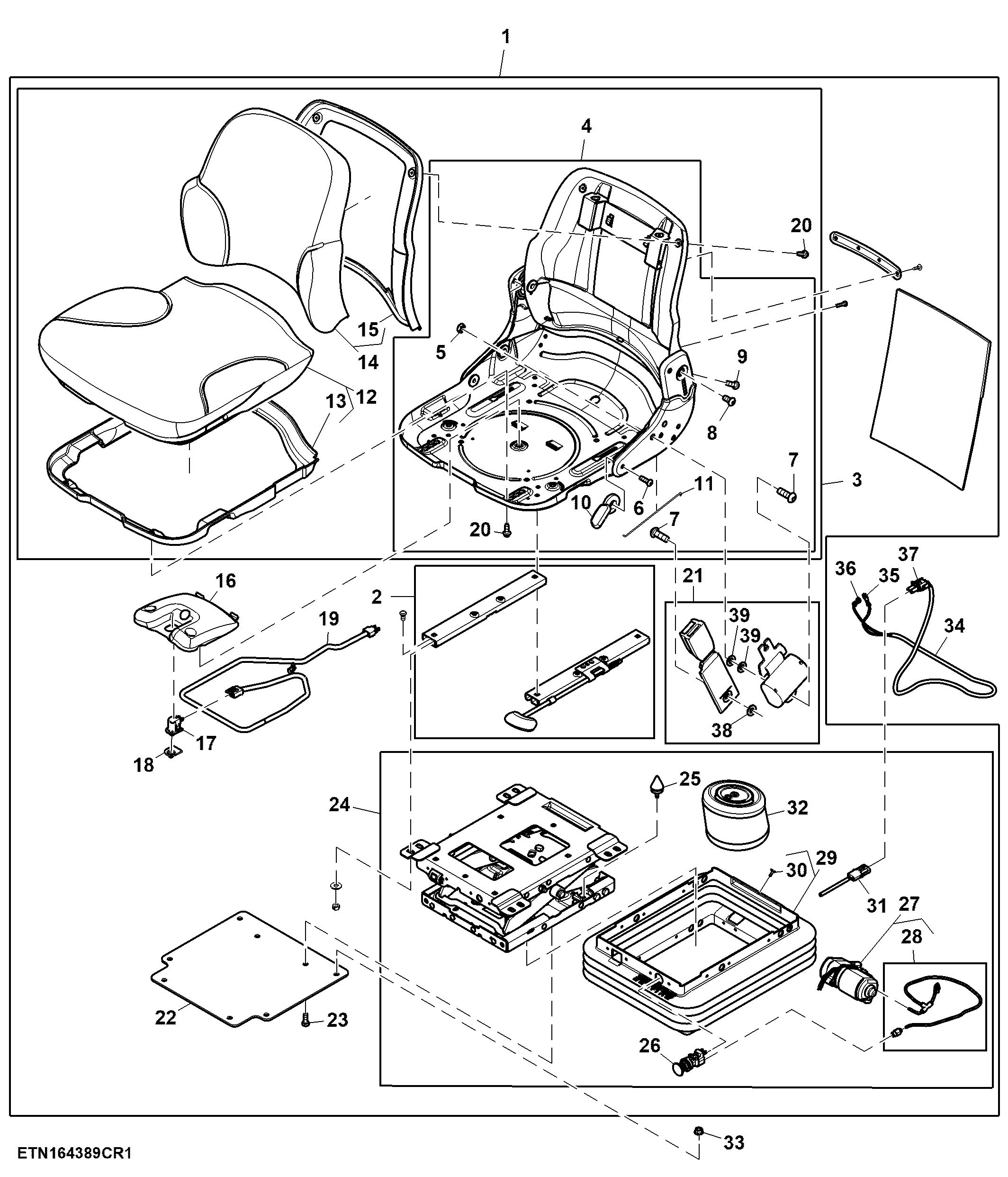

Seat, Pneumatic Suspension, Cab

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ37104	1	Seat Assembly	-
2	RE232912	1	Seat Kit	-
3	RE232900	1	Seat	W/ Cushions
4	RE232903	1	Seat	-
5	14M7272	2	Nut	M6
6	21M7480	2	Screw	M8 X 25
7	19M9303	2	Screw	M12 X 35
8	21M7442	2	Screw	M10 X 20
9	21M7479	4	Screw	M6 X 20
10	R232910	1	Lever	-
11	R232911	1	Link	-
12	RE232906	1	Cushion	Seat Bottom
13	RE232904	1	Cushion	Seat Bottom
14	RE232907	1	Cushion	Seat Back
15	RE232905	1	Cushion	Seat Back
16	R232908	1	Bracket	Seat Switch
17	AM131968	1	Switch	Operator Presence
18	R232933	1	Boot	-
19	RE232935	1	Wiring Harness	Operator Presence Switch
20	37H129	4	Screw	-
21	19M7789	2	Screw	M12 X 30
21	LVA12335	1	Belt Kit	INCLUDES (2) 19M7789
22	R236140	1	Plate	-
23	19M7139	4	Cap Screw	M8 X 20
24	MIA10579	1	Seat Suspension	-
25	LVA14325	2	Bumper	-
26	AT208490	1	Selective Control Valve	Air Control
27	LVA13854	1	Compressor Valve Kit	-
28	LVA14083	2	Fitting Kit	-
29	R236141	1	Boot	-
30	LVU13979	25	Plug	-
31	AT208488	1	Wiring Harness	-
32	AT208486	1	Absorber	-
33	14M7298	4	Flange Nut	M8
34	RE265330	1	Wiring Harness	Air Seat
35	57M7556	1	Elec. Connector Terminal	Junction Block, Power
36	57M7547	1	Elec. Connector Terminal	Junction Block, Ground
37	RE12363	1	Electrical Connector Assy	Air Seat Compressor
37	R78060	2	Elec. Connector Terminal	Cavity A, B
37	R78059	2	Elec. Connector Seal	Cavity A, B
38	24M7240	1	Washer	13 X 25 X 3 mm
39	24M7038	2	Washer	13.500 X 24 X 2.500 mm
