Открытый узел

Roof Assembly, Cab

Roof Assembly, Cab

Roof Assembly, Cab

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

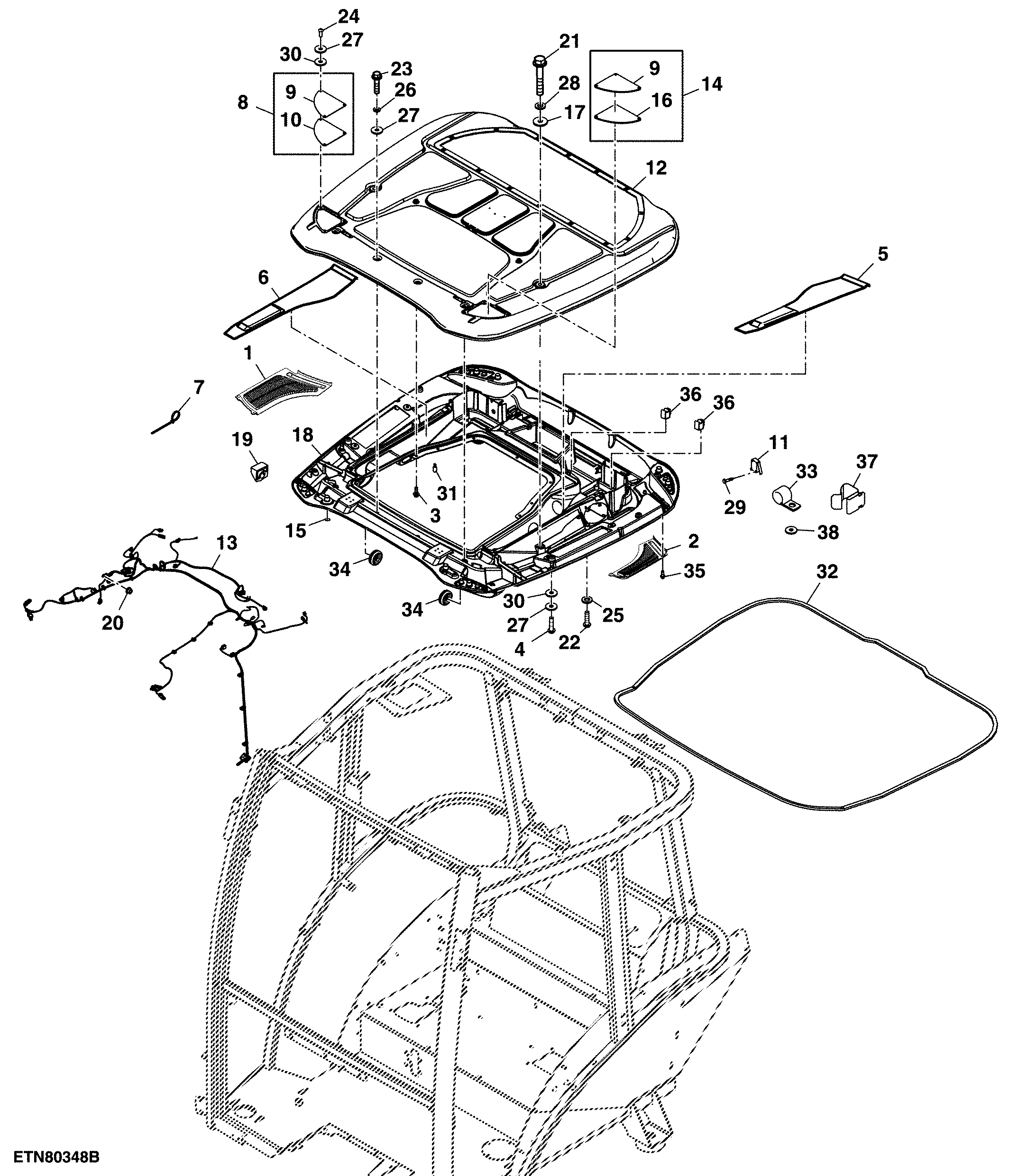

Roof Assembly, Cab

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R214102	1	Louver	RH
2	R214103	1	Louver	LH
3	R216838	7	Screw	-
4	R216839	13	Screw	-
5	R252612	1	Cover	LH
6	R252615	1	Cover	RH
7	R44302	3	Tie Band	-
8	RE196527	1	Cover	RH
9	R196528	1	Cover	-
10	R196533	1	Seal	RH
11	RE48234	1	Wiring Harness	Switch W/ Connector
12	SJ11403	1	Cab Roof Frame	-
13	SJ30309	1	Wiring Harness	Roof Wiring Harness SUB FOR SJ13509
14	RE196529	1	Cover	LH
15	L154103	1	Cover	-
16	R196531	1	Seal	LH
17	L200226	2	Washer	-
18	SJ11402	1	Roof	ORDER SJ29519
18	SJ29519	1	Roof	-
19	SU26185	1	Adapter	-
20	14M7416	1	Flange Nut	M8
21	19M7501	2	Cap Screw	M16 X 110
22	19M7932	5	Cap Screw	M8 X 16
23	19M8386	2	Screw	M8 X 25
24	19M8649	6	Screw	M6 X 20
25	24M7207	5	Washer	8.400 X 24 X 2 mm
26	24M7260	2	Washer	8.400 X 24 X 2 mm
27	24M7309	19	Washer	6.600 X 22 X 2 mm
28	24M7315	2	Washer	17 X 50 X 3 mm
29	37M7056	2	Screw	-
30	A21710	21	Washer	-
31	AR48015	1	Bulb	14 V
32	DT5472	4	Weatherstrip	-
33	H75541	1	Clamp	-
34	L100644	2	Grommet	-
35	L102588	8	Screw	-
36	L151529	7	Loom	-
37	L115766	2	Clamp	-
38	L110367	6	Washer	-
