Открытый узел

Handbrake Lever, Cab ( - 041515)

Handbrake Lever, Cab ( - 041515)

Handbrake Lever, Cab ( - 041515)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

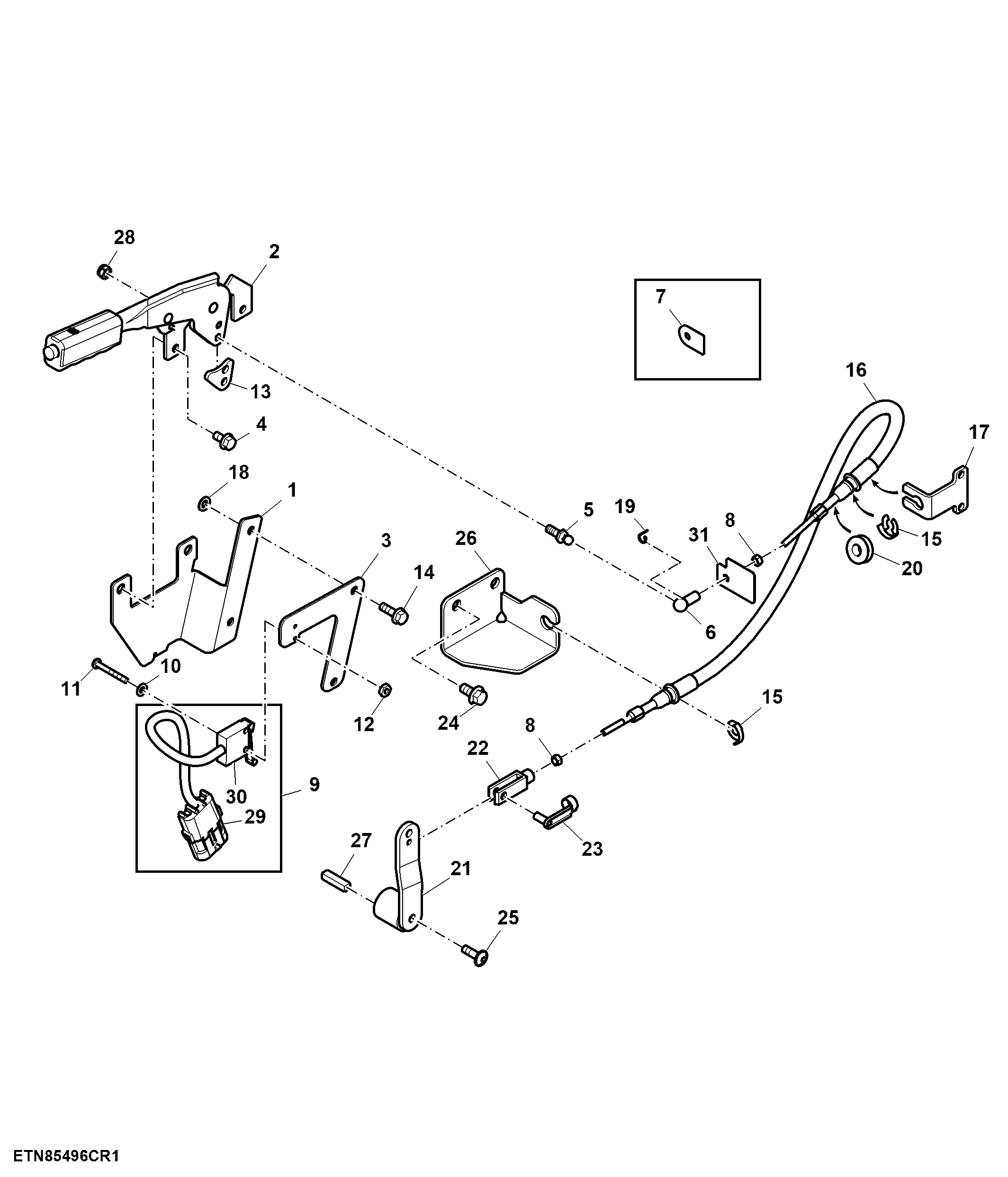

Handbrake Lever, Cab ( - 041515)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ14838	1	Bracket	-
2	SJ13173	1	Handbrake	-
3	SU48104	1	Bracket	Hand Brake SUB FOR SU27130
4	19M7865	4	Screw	M8 X 16
5	R216014	1	Ball Stud	-
6	56M7006	1	Ball Joint Socket	-
7	R247466	1	Plate	ORDER SU49157
8	14M7272	2	Nut	M6
9	RE30714	1	Wiring Harness	Hand Brake
10	24M7117	2	Washer	4.300 X 9 X 0.800 mm
11	21H1348	2	Screw	0.138" X 1-1/8"
12	14H1026	2	Nut	0.138"
13	R250128	1	Plate	-
14	19M7867	3	Screw	M8 X 25
15	L219493	2	Snap Ring	SUB FOR L79076
16	SJ14859	1	Cable	LGTH = 1100 mm, Hand Brake
17	SU27134	1	Bracket	-
18	24M7055	10	Washer	8.400 X 16 X 1.600 mm
19	56M7007	1	Ball Joint Retainer	-
20	R62356	1	Grommet	-
21	SJ13494	1	Lever	-
22	54M4420	1	Yoke	-
23	45M7065	1	Spring Locking Pin	-
24	19M7788	2	Screw	M12 X 25
25	19M8386	1	Screw	M8 X 25
26	SU40501	1	Bracket	SUB FOR SU24983
27	49M4108	1	Shaft Key	8 X 7 X 32 mm
28	14M7166	1	Lock Nut	M8
29	R78054	1	Electrical Connector Assy	Switch
29	R78061	3	Elec. Connector Terminal	Cavity A, B, C
29	R78063	3	Elec. Connector Seal	Cavity A, B, C
30	RE33828	1	Switch	Snap Action
31	SU49157	1	Bracket	-
