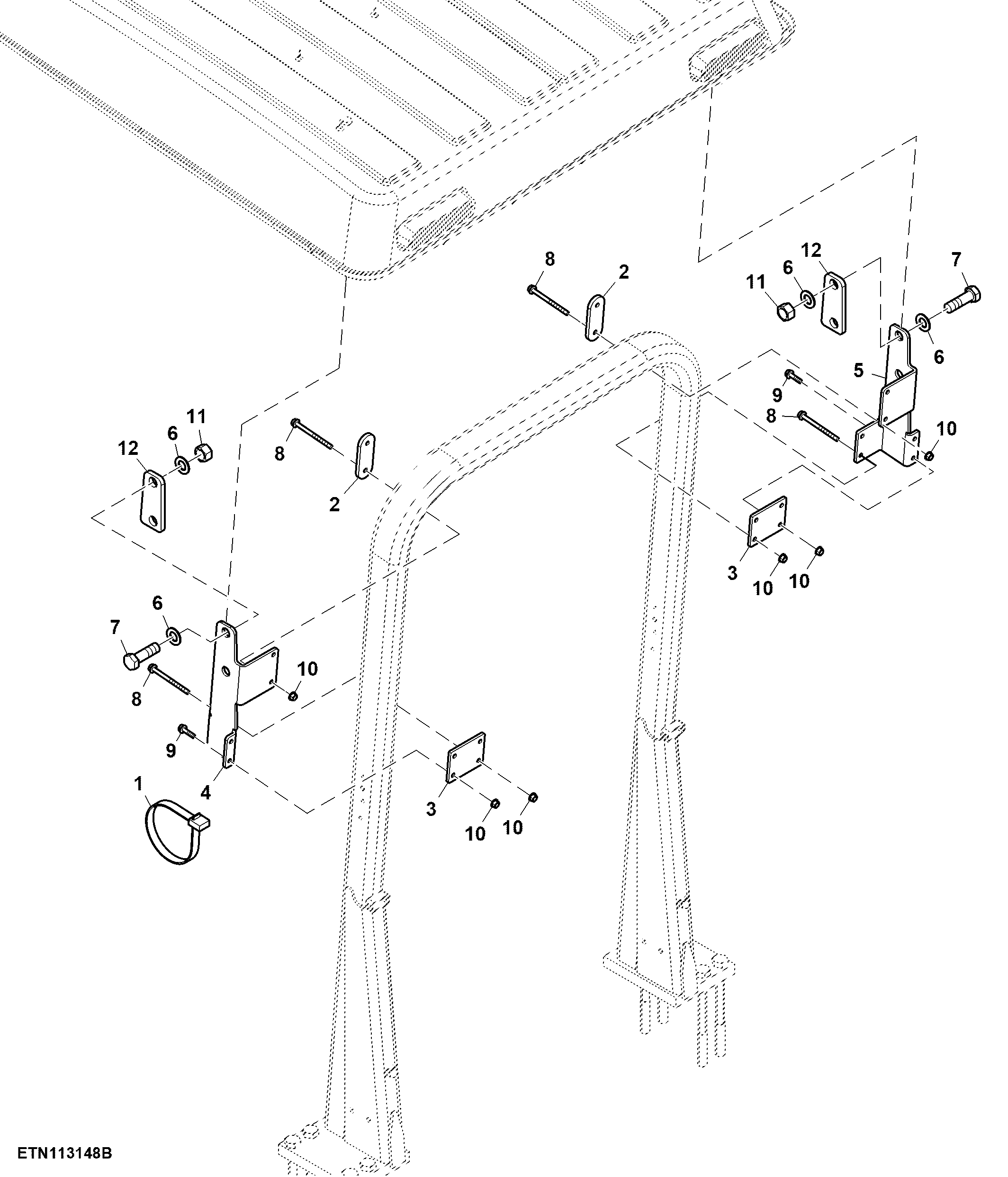

Canopy Mountings

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R44302	1	Tie Band	-
2	SU63503	2	Strap	USE WITH SU63671 AND SU63672
2	P68604	2	Strap	USE WITH P68601 AND P68602
3	SU63968	2	Bracket	USE WITH SU63671 AND SU63672
3	P68603	2	Plate	USE WITH P68601 AND P68602
4	SU63672	1	Bracket	SUB FOR P68602, LH
5	SU63671	1	Bracket	SUB FOR P68601, RH
6	24M7051	8	Washer	21 X 37 X 3 mm
7	19M8638	4	Cap Screw	M20 X 65
8	19M7873	8	Screw	M8 X 110, USE WITH SU63671 AND SU63672
8	19M7970	8	Screw	M8 X 100, USE WITH P68601 AND P68602
9	19M7868	4	Screw	M8 X 30
10	14M7396	12	Lock Nut	M8, USE WITH SU63671 AND SU63672
10	14M7298	12	Flange Nut	M8, USE WITH P68601 AND P68602
11	14M7277	4	Nut	M20
12	SU63746	2	Plate	USE WITH SU63671 AND SU63672
