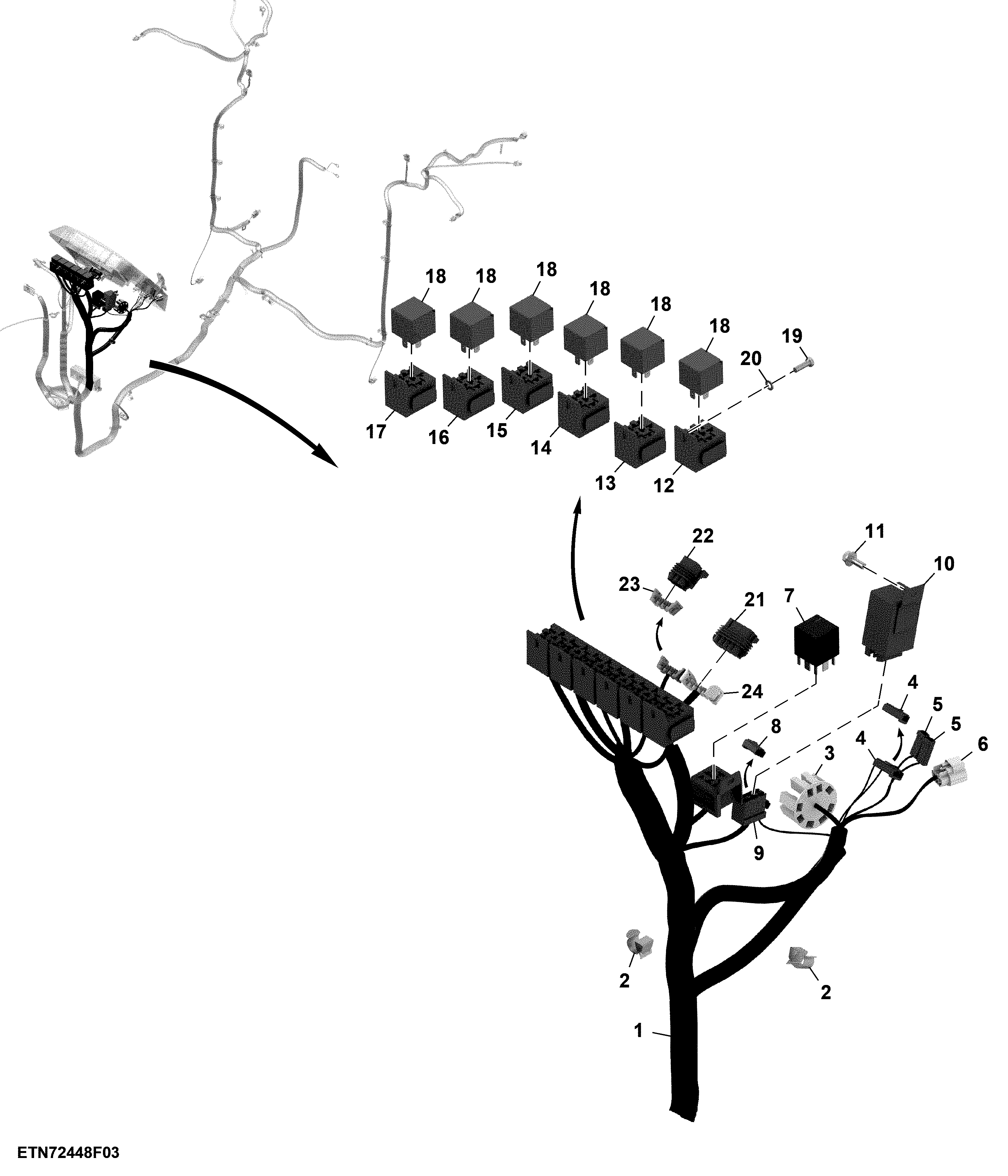

Platform Wiring Harness(3/4)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ23730	1	Wiring Harness	SUB FOR SJ28424
2	L110765	1	Clamp	-
3	L78202	1	Elec. Connector Housing	Key Switch 3.1
4	57M8815	2	Elec. Connector Housing	Hazard Light SW 50.1, 50.2
5	57M8815	2	Elec. Connector Housing	Horn Switch 12.1, 12.2
6	57M7183	1	Elec. Connector Accessory	TURN SIGNAL 19
7	RE262484	1	Diode	-
8	57M8815	1	Elec. Connector Housing	3.2
9	L39317	1	Elec. Connector Terminal	Diode Module 45
9	57M7429	1	Elec. Connector Terminal	Cavity 8
10	AL32891	1	Flasher	-
11	19M7775	2	Screw	M6 X 16
12	ET15766	1	Elec. Connector Housing	Tail Light Relay 9.1
12	M75140	1	Clip	-
12	57M7511	1	Elec. Connector Terminal	Cavity 30
12	57M7429	4	Elec. Connector Terminal	Cavity 85 - 87
13	ET15766	1	Elec. Connector Housing	Fuel Shut-off Relay 9.2
13	M75140	1	Clip	-
13	57M7511	3	Elec. Connector Terminal	Cavity 30, 86, 87
13	57M7429	2	Elec. Connector Terminal	Cavity 85
14	ET15766	1	Elec. Connector Housing	Flood Lamps Relay 9.3
14	57M7429	1	Elec. Connector Terminal	Cavity 85 - 86
14	M75140	1	Clip	-
14	57M7512	1	Elec. Connector Terminal	Cavity 30, 87
15	ET15766	1	Elec. Connector Housing	Turn Left Relay 9.4
15	M75140	1	Clip	-
15	57M7429	5	Elec. Connector Terminal	Cavity 30, 85, 86, 87
16	ET15766	1	Elec. Connector Housing	Turn Right Relay 9.5
16	M75140	1	Clip	-
16	57M7429	3	Elec. Connector Terminal	Cavity 30, 85, 87
17	ET15766	1	Elec. Connector Housing	9
18	RE68327	6	Relay	-
19	19M7372	2	Cap Screw	M5 X 16
20	24M7087	2	Washer	5.500 X 10 X 1 mm
21	57M7262	1	Elec. Connector Housing	22
21	R104846	9	Elec. Connector Terminal	Cavity A, B, C, D, E, F, G, H, J
22	57M7260	1	Elec. Connector Housing	23
22	R104846	5	Elec. Connector Terminal	Cavity A, B, C, D, F
23	57M7291	1	Electrical Connector Assy	-
24	57M7281	1	Elec.Connect Locking Device	-
