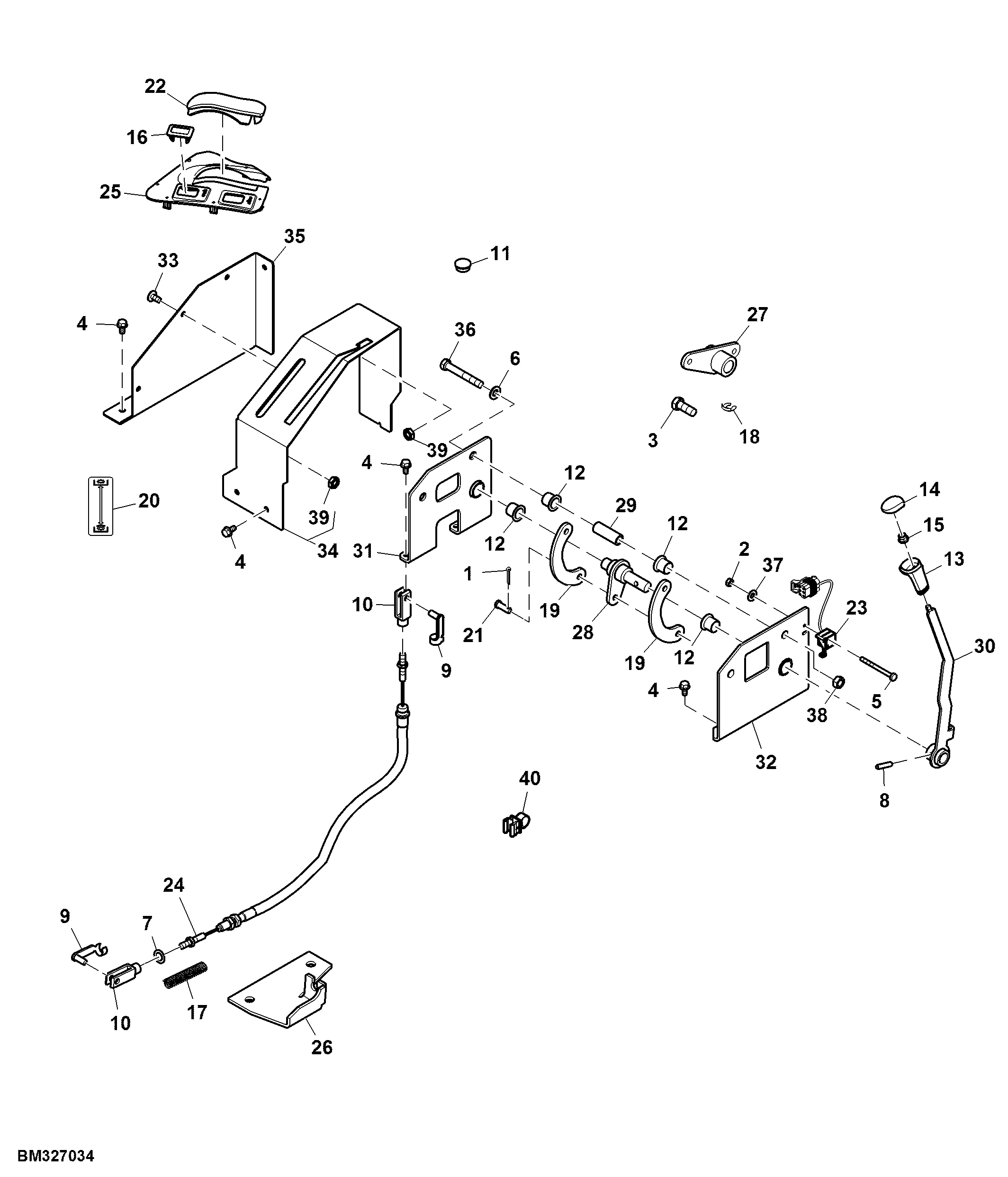

Console, PTO Mechanism, Cab

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7017	2	Cotter Pin	3.200 X 32 mm
2	14M7196	2	Nut	M3
3	19M6332	2	Cap Screw	M14 X 35
4	19M7865	12	Screw	M8 X 16
5	21M7290	2	Screw	M3 X 35
6	24M7047	1	Washer	13 X 24 X 2.500 mm
7	24M7178	1	Washer	10.500 X 30 X 2.500 mm
8	34M7046	1	SPRING PIN	8 X 36 mm
9	45M7063	2	Pin Fastener	-
10	54M4422	2	Yoke	-
11	99M7011	2	Plug	-
12	L110766	4	Bushing	-
13	L77747	1	Knob	-
14	L78981	1	Insert	-
15	14M7396	1	Lock Nut	M8
16	M115279	2	Plug	-
17	M74908	1	Compression Spring	-
18	L219493	1	Snap Ring	-
19	R140825	2	Link	-
20	R182928	1	Label	-
21	R185916	2	Pin Fastener	-
22	R285970	1	Plug	-
23	RE42470	1	Switch	-
24	SJ16618	1	Push Pull Cable	SUB FOR SJ22049
25	SU299378	1	Panel	-
26	SU31532	1	Bracket	-
27	SJ20892	1	Hub	-
28	SJ20836	1	Bellcrank	-
29	SU36908	1	Spacer	-
30	SJ20837	1	Lever	-
31	SJ20644	1	Support	-
32	SJ20835	1	Bracket	-
33	19M8851	4	Screw	M6 X 12
34	SJ20957	1	Console	-
35	SU36959	1	Cover	-
36	19M8122	1	Cap Screw	M12 X 85
37	24M7117	2	Washer	4.300 X 9 X 0.800 mm
38	14M7302	2	Weld Nut	M12
39	14M7255	4	Nut	M6
40	AH225363	1	Clip	-
