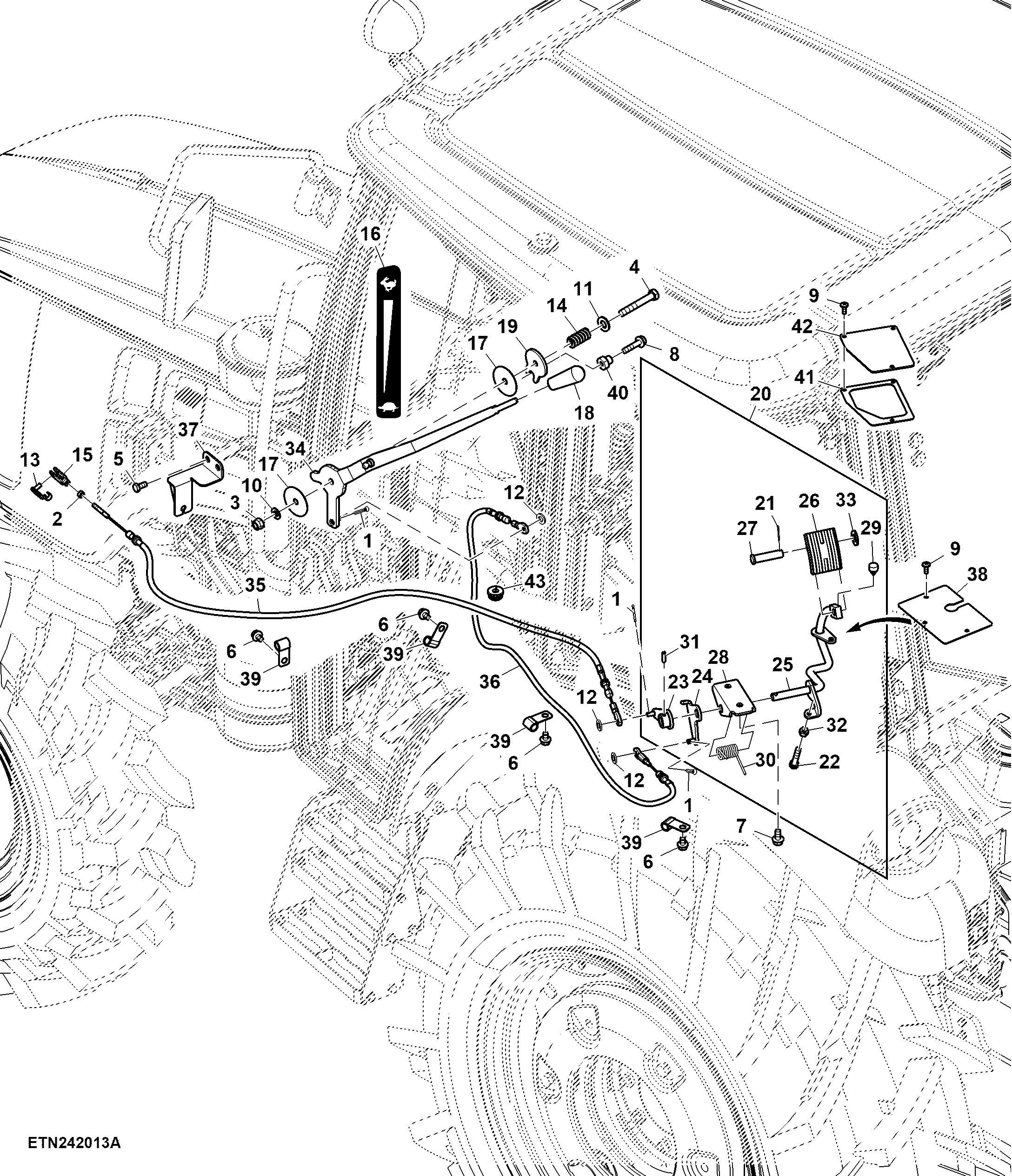

Hand and Foot Throttle, PowerTech™ Mechanical

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7099	3	Cotter Pin	2 X 12 mm
2	14M7272	1	Nut	M6
3	14M7517	1	Lock Nut	M10
4	19M2874	1	Cap Screw	M10 X 70
5	19M7162	2	Cap Screw	M8 X 16
6	19M7864	4	Screw	M8 X 12
7	19M7865	2	Screw	M8 X 16
8	19M8291	1	Screw	M8 X 35
9	19M8648	3	Screw	M6 X 16
10	24M7040	1	Washer	11 X 20 X 2 mm
11	24M7047	1	Washer	13 X 24 X 2.500 mm
12	24M7054	3	Washer	6.400 X 12 X 1.600 mm
13	45M7080	1	Spring Locking Pin	-
14	K2172R	1	Compression Spring	-
15	L80052	1	Yoke	-
16	M136018	1	Label	Throttle
17	NF100809	2	Disk	Friction
18	R161383	1	Knob	-
19	R259896	1	Washer	-
20	SJ27248	1	Pedal	Foot Throttle
21	11M7078	1	Cotter Pin	2 X 20 mm
22	19M3136	1	Cap Screw	M8 X 45
23	SJ27245	1	Bracket	Foot Throttle Wire
24	SJ27246	1	Bracket	Hand Throttle Wire
25	SJ27247	1	Rod Kit	Foot Throttle
26	SU316435	1	Pedal	Foot Throttle
27	SU316436	1	Pin	-
28	SU317654	1	Bracket	Foot Throttle
29	SU317665	1	Mat	-
30	SU317686	1	Spring	-
31	SU318767	1	Pin	-
32	SU319864	1	Nut	-
33	SU323074	1	Washer	-
34	SJ30357	1	Control Lever	Hand Throttle
35	SJ39963	1	Push Pull Cable	Foot Throttle
36	SJ39964	1	Push Pull Cable	Hand Throttle
37	SJ39978	1	Bracket	Cable Mounting Bracket
38	SJ39983	1	Plate	-
39	SU318041	4	Clamp	-
40	SU34077	1	Bushing	-
41	R183366	1	Gasket	-
42	R268655	1	Cover	Foot Throttle
43	NF500773	1	Grommet	-

Hand and Foot Throttle, PowerTech™ Mechanical
