Открытый узел

Compressor, Air Conditioner, Cab (500101 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7163	1	Nut	M8
2	14M7296	1	Flange Nut	M10
3	14M7298	2	Flange Nut	M8
4	14M7396	2	Lock Nut	M8
5	14M7608	1	Flange Nut	M6
6	19M7550	1	Cap Screw	M10 X 35
7	19M7800	2	Screw	M8 X 50
8	19M7806	1	Screw	M10 X 50
9	19M7866	2	Screw	M8 X 20
10	19M7868	1	Screw	M8 X 30
11	19M7913	4	Screw	M8 X 90
12	19M7966	2	Screw	M6 X 25
13	19M8183	1	Cap Screw	M10 X 90
14	19M8290	1	Screw	M6 X 35
15	19M8735	1	Screw	M8 X 30
16	24M7028	2	Washer	10.500 X 20 X 2 mm
17	24M7054	2	Washer	6.400 X 12 X 1.600 mm
18	51M7089	1	O-Ring	10.800 X 2.400 mm
19	51M7090	1	O-Ring	13.400 X 2.400 mm
20	AH77724	1	Clip	-
21	H108291	1	Clamp	-
22	H114865	4	Clamp	-
23	M84110	1	Strap	-
24	R183409	4	O-Ring	-
25	R183410	1	O-Ring	-
26	R183412	1	O-Ring	-
27	R216044	2	Half Clamp	-
28	R220314	1	Bracket	-
29	R295484	2	Clamp	-
30	99M7102	1	Clamp	-
31	R73291	1	Clamp	-
32	RE264194	1	Line	A/C Refrigerant
33	RE284680	1	Compressor	-
34	RE576834	1	Receiver-Dryer	-
35	SJ15927	1	Line	Evaporator To Compressor
36	SJ20961	1	Line	Compressor to Condensor
37	SJ25900	1	Line	Air Conditioning
38	SU52631	1	Support	SUB FOR SU30932
39	RE258807	1	Tie Band	-
40	SU51525	1	Bracket	-

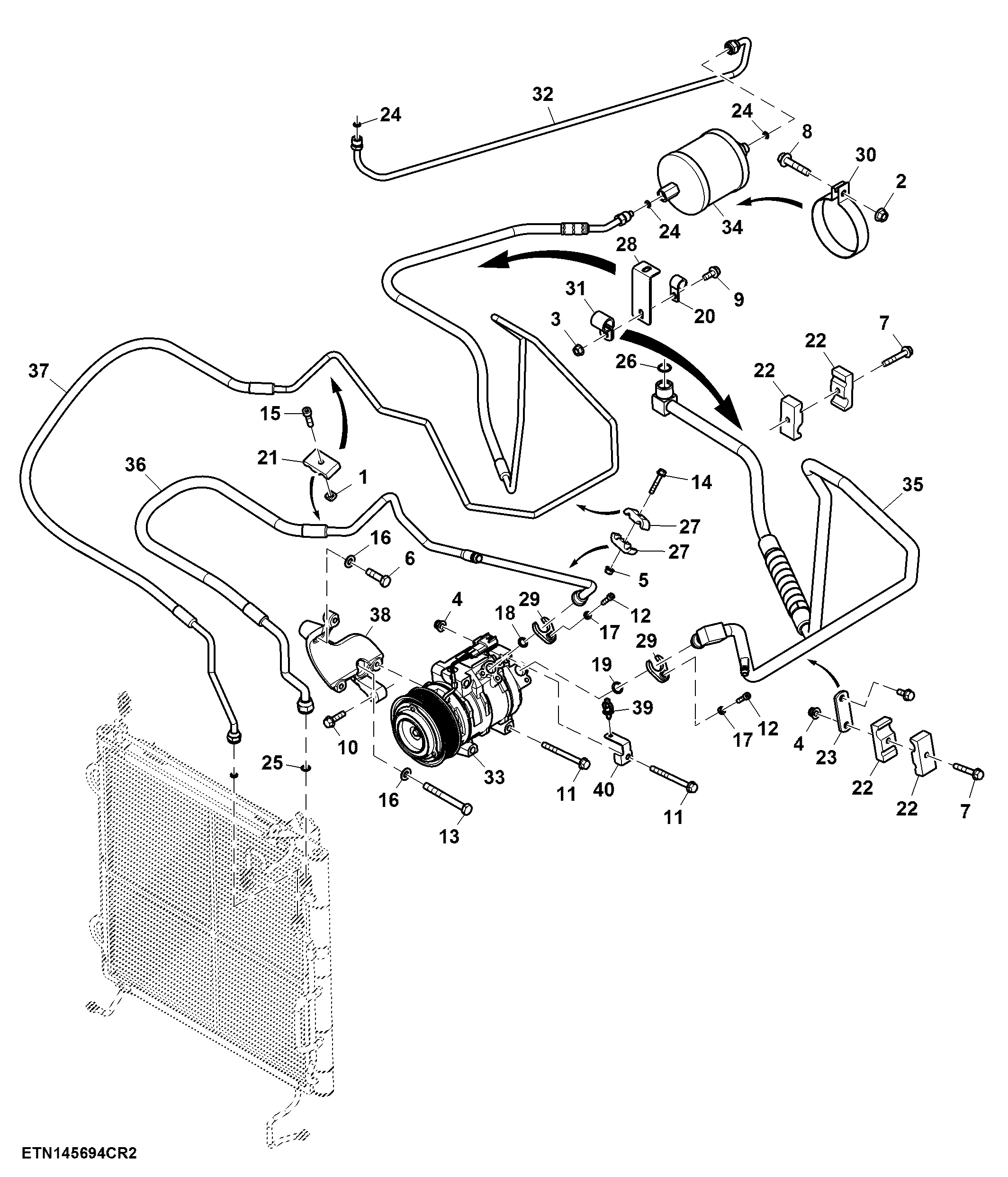

Compressor, Air Conditioner, Cab (500101 - )

Нет текстового описания
