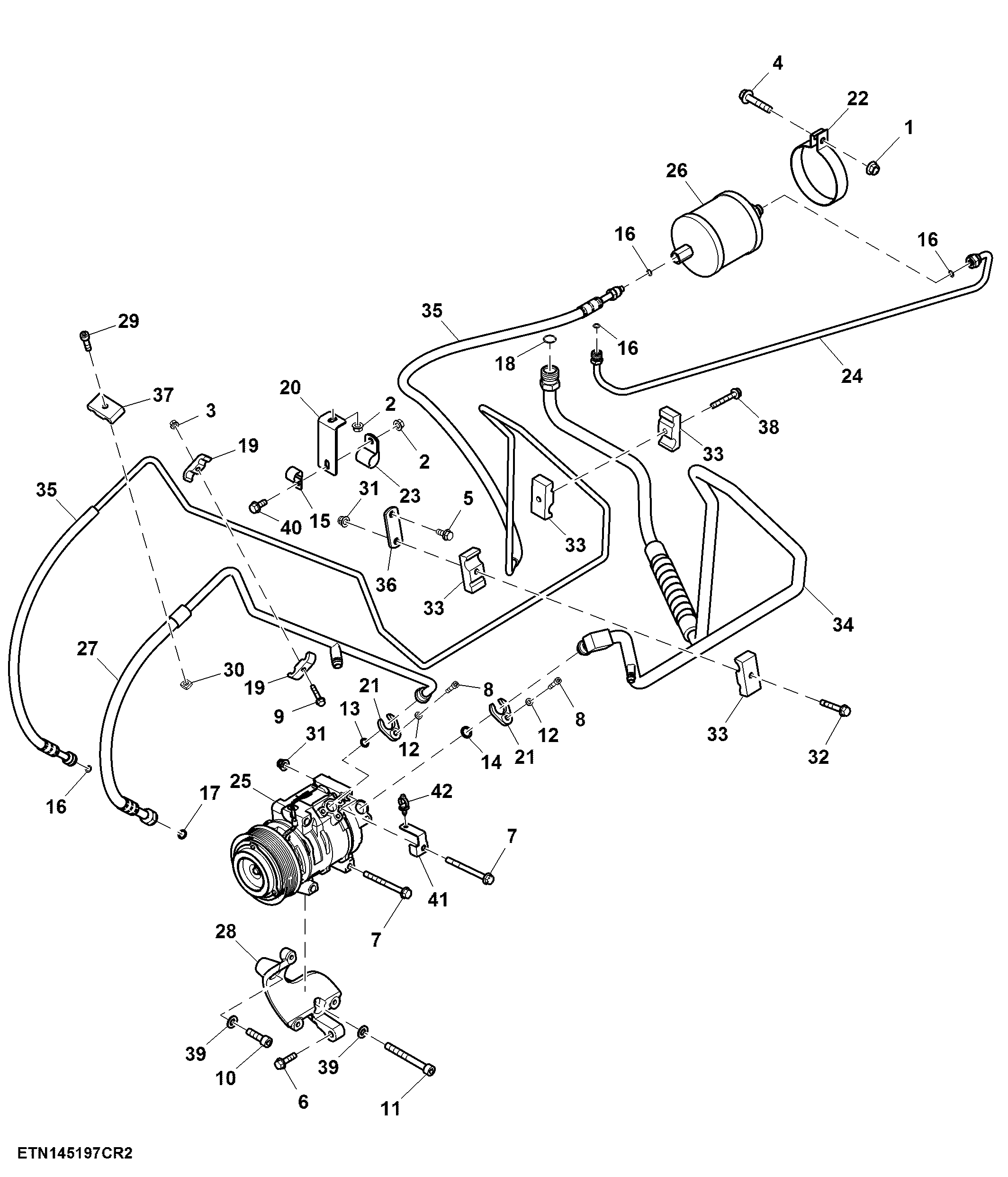

Air Conditioner Compressor and Lines, Cab (500101 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	1	Flange Nut	M10
2	14M7298	2	Flange Nut	M8
3	14M7608	1	Flange Nut	M6
4	19M7806	1	Screw	M10 X 50
5	19M7866	1	Screw	M8 X 20
6	19M7868	1	Screw	M8 X 30
7	19M7913	4	Screw	M8 X 90
8	19M7966	2	Screw	M6 X 25
9	19M8290	1	Screw	M6 X 35
10	19M7550	1	Cap Screw	M10 X 35
11	19M8183	1	Cap Screw	M10 X 90
12	24M7054	2	Washer	6.400 X 12 X 1.600 mm
13	51M7089	1	O-Ring	10.800 X 2.400 mm
14	51M7090	1	O-Ring	13.400 X 2.400 mm
15	AH77724	1	Clip	-
16	R183409	4	O-Ring	-
17	R183410	1	O-Ring	-
18	R183412	1	O-Ring	-
19	R216044	2	Half Clamp	-
20	R220314	1	Bracket	-
21	R295484	2	Clamp	-
22	99M7102	1	Clamp	SUB FOR R53422
23	R73291	1	Clamp	-
24	RE264194	1	Line	A/C Refrigerant
25	RE284680	1	Compressor	-
26	RE576834	1	Receiver-Dryer	-
27	SJ20961	1	Line	Compressor to Condensor
28	SU52631	1	Support	SUB FOR SU30932
29	19M8735	1	Screw	M8 X 30
30	14M7163	1	Nut	M8
31	14M7396	2	Lock Nut	M8
32	19M7800	1	Screw	M8 X 50
33	H114865	4	Clamp	-
34	SJ11283	1	Line	Evaporator To Compressor
35	SJ25900	1	Line	Air Conditioning
36	M84110	1	Strap	-
37	H108291	1	Clamp	-
38	19M7979	1	Screw	M8 X 55
39	24M7028	2	Washer	10.500 X 20 X 2 mm
40	19M7867	1	Screw	M8 X 25
41	SU51525	1	Bracket	-
42	RE258807	1	Tie Band	-

Air Conditioner Compressor and Lines, Cab (500101 - )

Нет текстового описания
