Открытый узел

Radio Speakers, Overhead Console

Radio Speakers, Overhead Console

Radio Speakers, Overhead Console

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

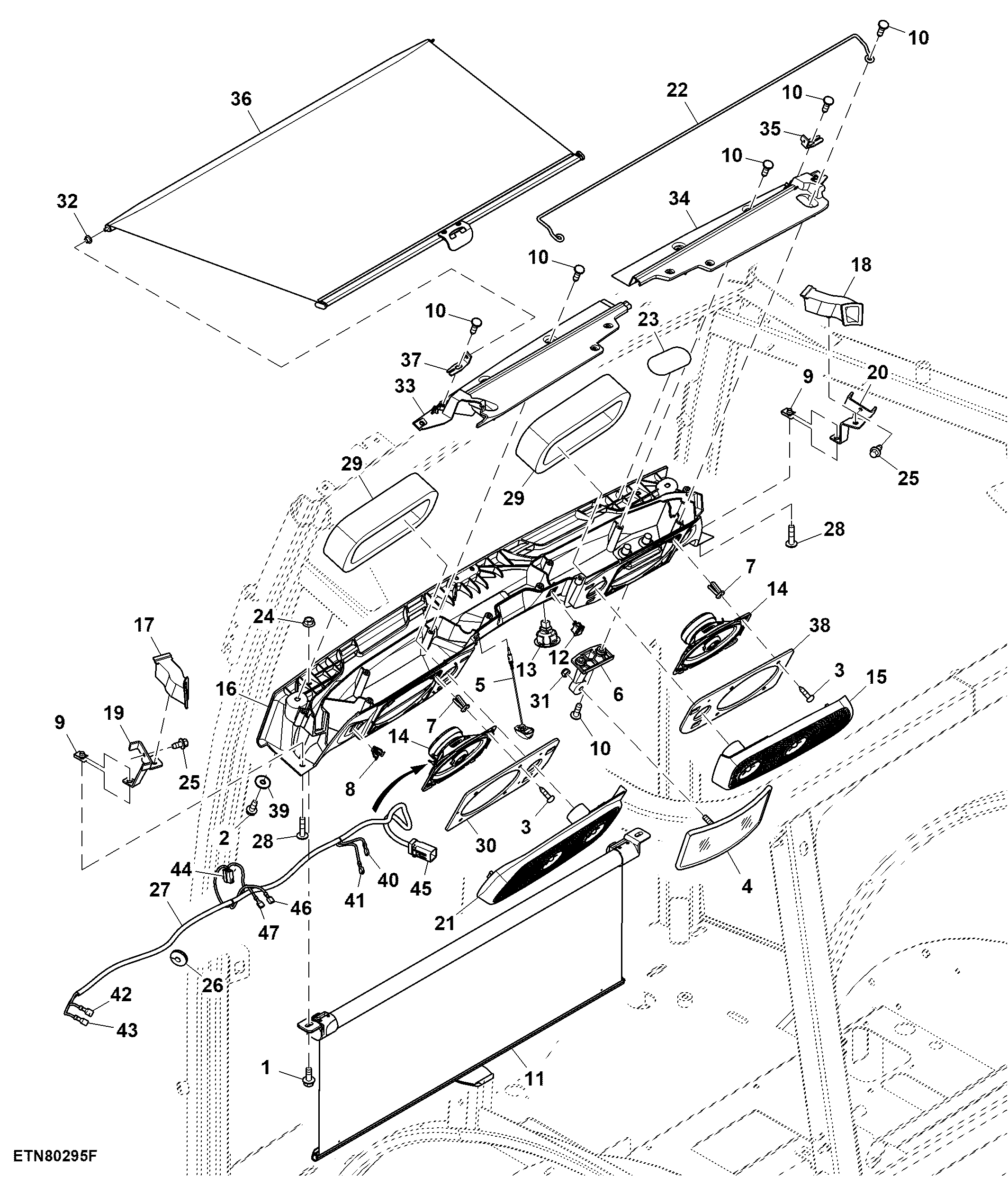

Radio Speakers, Overhead Console

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7775	2	Screw	M6 X 16
2	37M7176	4	Screw	M6 X 16
3	37M7274	8	Screw	-
4	AT186760	1	Rear View Mirror	-
5	SJ22258	1	Radio Accessory	-
6	L113657	1	Retainer	-
7	L151980	8	Lock Nut	-
8	R120160	6	Clip	-
9	R135870	2	Nut	-
10	R224342	16	Screw	-
11	RE261504	1	Shade Curtain	-
12	SJ23997	1	Switch	10 A, Map Light Switch
13	RE281992	1	Lamp	Reading
14	SU25705	2	Speaker	-
15	SU26697	1	Cover	Speaker Cover RH
16	SU26698	1	Console	Lower
17	SU26700	1	Air Duct	LH
18	SU26701	1	Air Duct	RH
19	SU26993	1	Bracket	LH
20	SU26994	1	Bracket	RH
21	SU30707	1	Cover	Speaker Cover LH
22	SU30708	1	Rod	LGTH = 794 mm
23	R81207	1	Cover	-
24	14M7636	2	Flange Nut	M6
25	R54477	2	Rivet	4.775 mm (3/16")
26	R114825	3	Grommet	-
27	SJ18965	1	Wiring Harness	Overhead Console Jumper
28	19M8875	2	Screw	M6 X 25
29	SU41458	2	Acoustical Upholstery	-
30	SU37917	1	Seal	LH
31	L113993	1	Nut	-
32	SU27947	1	Bushing	-
33	SU36379	1	Console	LH
34	SU36378	1	Console	RH
35	SU37707	1	Bracket	RH
36	SJ13115	1	Shade Curtain	-
37	SU37708	1	Bracket	LH
38	SU37916	1	Seal	RH
39	24M7251	4	Washer	6.400 X 18 X 1.600 mm
40	57M11040	1	Elec. Connector Terminal	Speaker Negative 02A, RH
41	57M11035	1	Elec. Connector Terminal	Speaker Positive 02B, RH
42	57M11035	1	Elec. Connector Terminal	Speaker Positive 05A, LH
43	57M11040	1	Elec. Connector Terminal	Speaker Negative 05B, LH
44	57M11177	1	Elec. Connector Housing	Map Lamp 04
44	57M7825	2	Elec. Connector Terminal	Cavity 1, 2
45	57M9789	1	Elec. Connector Housing	Roof Harness Interface 01
45	57M9813	6	Elec. Connector Terminal	Cavity 1, 2, 3, 4, 5, 6
46	57M12025	1	Elec. Connector Terminal	Map Lamp Switch 03A
47	57M12025	1	Elec. Connector Terminal	Map Lamp Switch 03B
