Открытый узел

AC Lines and Hoses, Cab

AC Lines and Hoses, Cab

AC Lines and Hoses, Cab

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

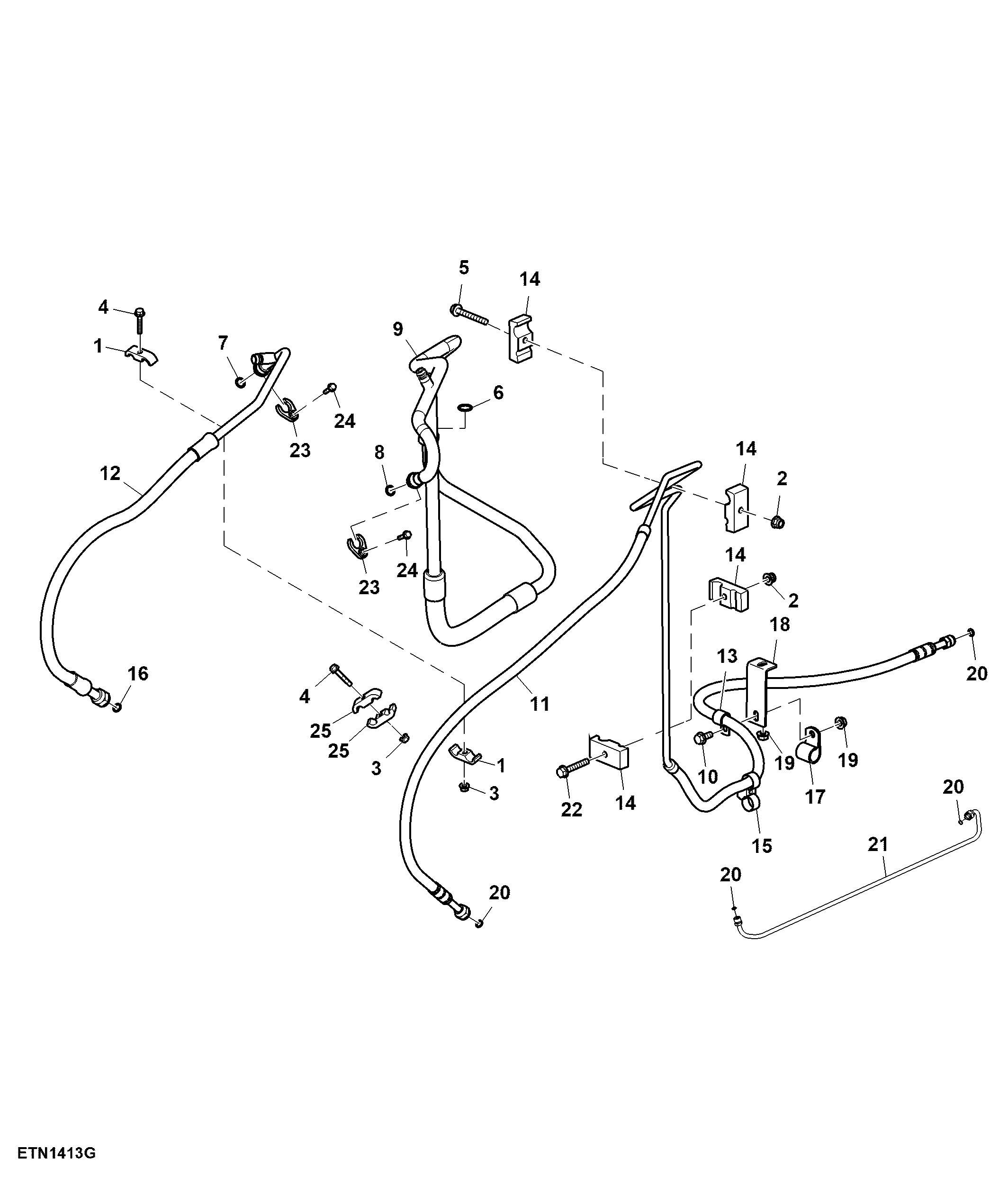

AC Lines and Hoses, Cab

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R201228	2	Half Clamp	-
2	14M7396	2	Lock Nut	M8
3	14M7608	2	Flange Nut	M6
4	19M8290	2	Screw	M6 X 35
5	19M7801	1	Screw	M8 X 60
6	R183412	1	O-Ring	-
7	R183410	2	O-Ring	USE WITH RE243262
7	R183410	1	O-Ring	USE WITH SJ303314
8	R183411	1	O-Ring	USE WITH SJ10159
8	51M7090	1	O-Ring	13.400 X 2.400 mm, USE WITH SJ10635
9	SJ10159	1	Line	For North America S.N.(–346026) For Europe S.N.(–341042)
9	SJ10635	1	Line	For North America S.N.(346027–) For Europe S.N.(341043–)
10	19M7866	1	Screw	M8 X 20
11	RE243260	1	Line	A/C Refrigerant
12	RE243262	1	Line	For North America S.N.(–346026) For Europe S.N.(–341042) A/C Condensor to Compressor
12	SJ303314	1	Line	For North America S.N.(346027–) For Europe S.N.(341043–)
13	AH77724	1	Clip	-
14	H114865	4	Clamp	-
15	R213663	1	Clamp	-
16	51M7089	1	O-Ring	10.800 X 2.400 mm, USE WITH SJ303314
17	R73291	1	Clamp	-
18	R220314	1	Bracket	-
19	14M7298	2	Flange Nut	M8
20	R183409	4	O-Ring	-
21	RE264194	1	Line	-
22	19M7800	1	Screw	M8 X 50
23	R295484	2	Clamp	USE WITH SJ10635
24	19M7863	2	Screw	M6 X 25, USE WITH SJ10635
25	R216044	2	Half Clamp	-
