Открытый узел

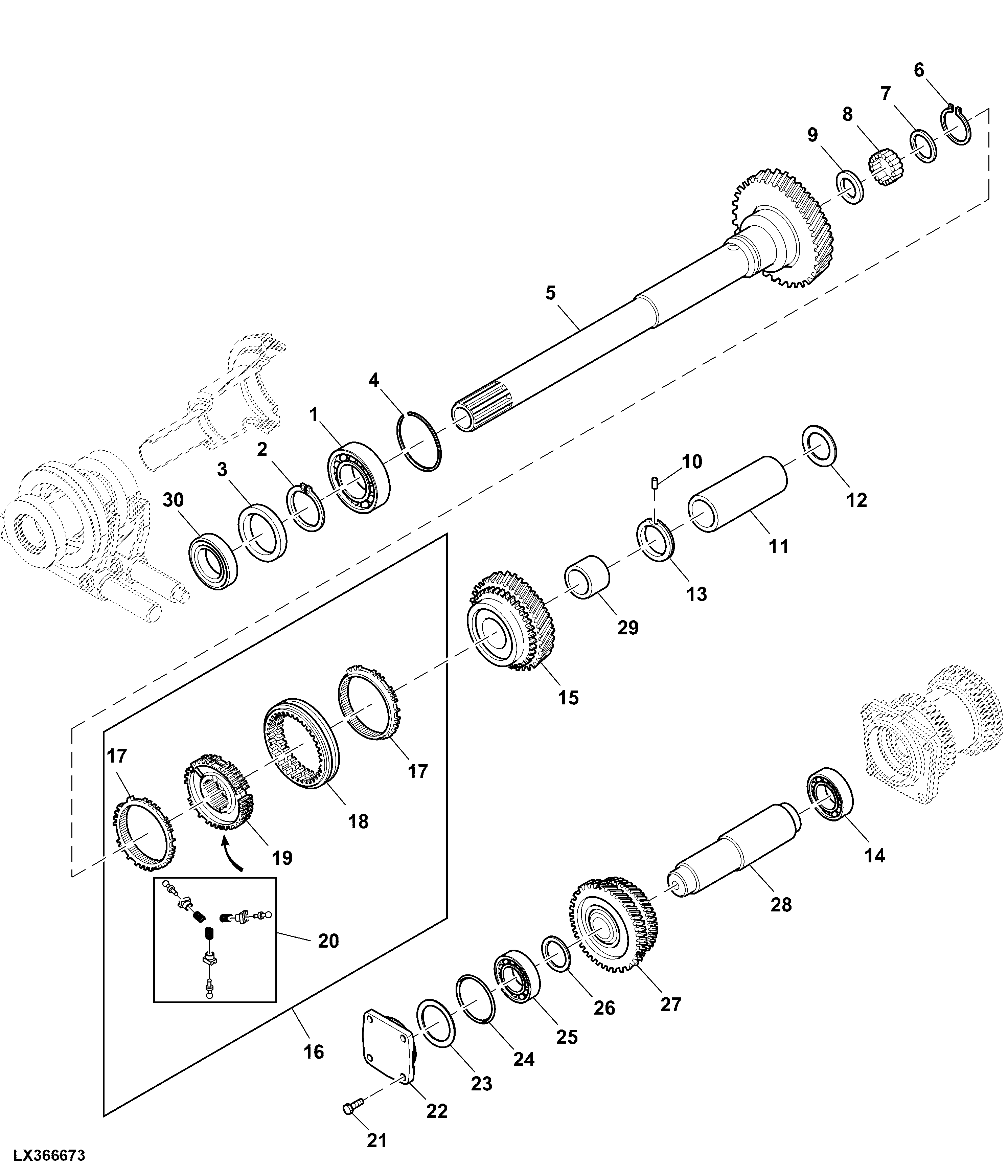

Mechanical HI-LO System, SyncReverser™

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD30167	1	Ball Bearing	SUB FOR ER025811
2	ER024805	1	Snap Ring	-
3	ER025230	1	Seal	-
4	ER025070	1	Snap Ring	-
5	ER368830	1	Shaft	-
6	ER024795	1	Snap Ring	ORDER 40M7058
6	40M7058	1	Snap Ring	-
7	ER130796	1	Thrust Washer	-
8	ER028068	1	Needle Bearing	-
9	ER025544	1	Seal	-
10	ER024321	1	Spring Pin	-
11	ER134960	1	Sleeve	-
12	ER132814	1	Shim	TK = 0.10 mm
12	ER132815	1	Shim	TK = 0.20 mm
12	ER133360	1	Shim	TK = 0.30 mm
13	ER131141	1	Thrust Washer	-
14	ER025857	1	Ball Bearing	-
15	ER144093	1	Gear	Z = 39
16	ER148085	1	Synchronizer	-
17	ER046317	2	Synchronizer	-
18	ER046313	1	Synchronizer	-
19	ER048705	1	Hub	-
20	ER048704	1	Spring	-
21	ER135039	4	Cap Screw	-
22	ER134935	1	Cover	-
23	ER099724	1	Shim	TK = 0.50 mm
23	ER099725	1	Shim	TK = 0.30 mm
23	ER099726	1	Shim	TK = 0.10 mm
24	ER033029	1	O-Ring	-
25	JD9513	1	Cylindrical Roller Bearing	SUB FOR ER027515
26	ER128765	1	Thrust Washer	-
27	ER144092	1	Gear	Z = 40/38
28	ER144091	1	Shaft	-
29	ER097193	1	Bushing	-
30	ER026006	1	Ball Bearing	ORDER JD30346
30	JD30346	1	Ball Bearing	-

Mechanical HI-LO System, SyncReverser™

Нет текстового описания
