Открытый узел

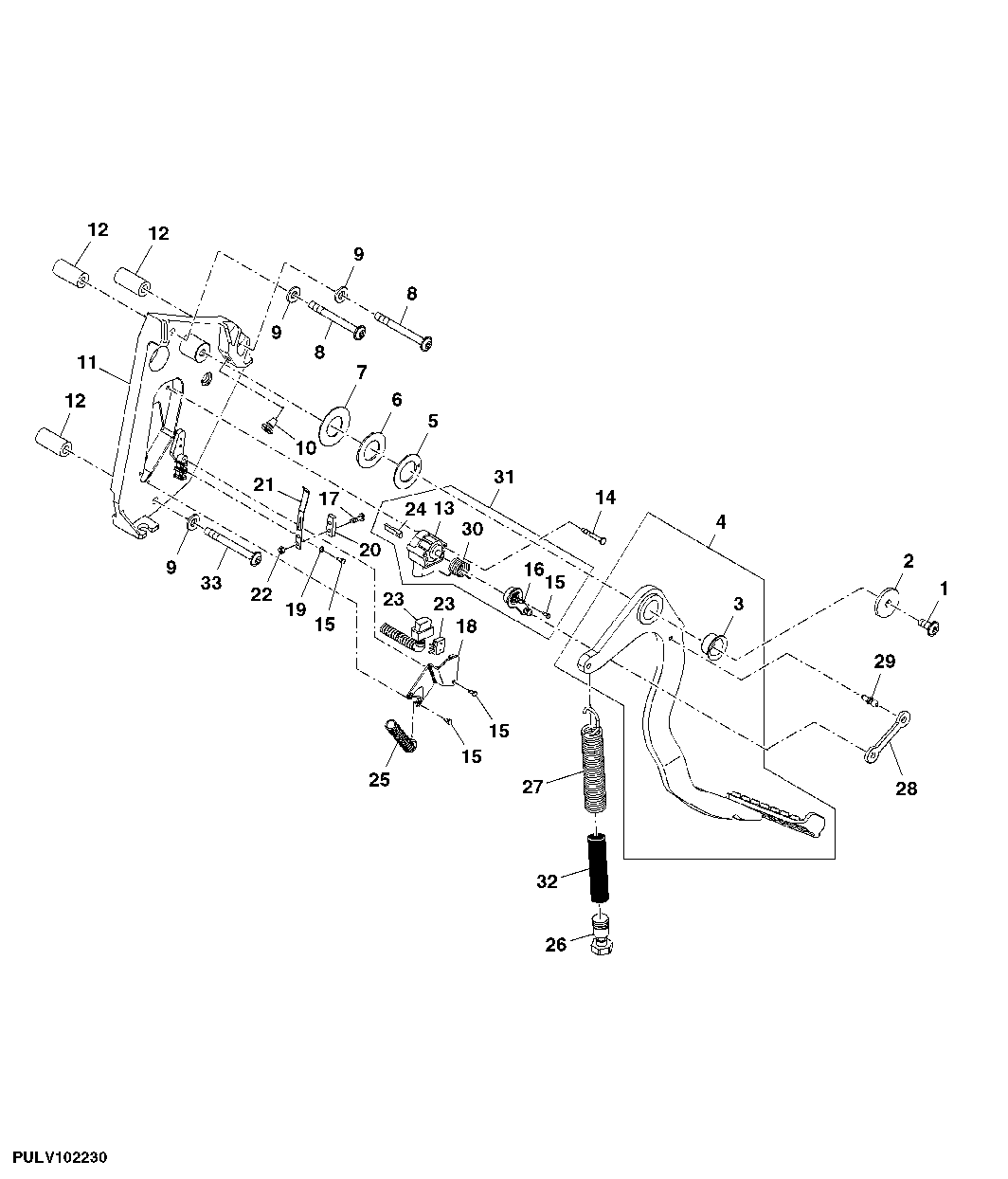

CLUTCH PEDAL AND LINKAGE (CAB)

CLUTCH PEDAL AND LINKAGE (CAB)

CLUTCH PEDAL AND LINKAGE (CAB)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

CLUTCH PEDAL AND LINKAGE (CAB)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L150023	1	Screw	-
2	L150084	1	Washer	-
3	L150082	1	Bushing	-
4	RE198451	1	Pedal	-
5	L115028	1	Washer	-
6	L115989	1	Washer	-
7	12M7127	1	Disk Spring	25.400 X 50 X 1.250 mm
8	19M8504	3	Cap Screw	M8 X 80, (HS, HEAD MARKED 10.9)
8	19M7324	2	Cap Screw	M8 X 75
9	24M7055	3	Washer	8.400 X 16 X 1.600 mm
10	L150079	1	Bumper	-
11	R277770	1	Bracket	-
12	R111654	3	Spacer	-
13	AL175216	1	Sensor	(SUB FOR AL117898)
14	21M7474	2	Screw	M4 X 32
15	37M7082	5	Screw	M3 X 10
16	L157681	1	Lever	-
17	21M7252	2	Screw	M4 X 16
18	L150085	1	Shield	-
19	24M7029	1	Shim	-
20	L153901	1	Strap	-
21	L153355	1	Leaf Spring	-
22	14M7139	2	Nut	M4
23	AL158036	1	Wiring Harness	-
24	L150594	1	Stop	(ORDER AL158070)
25	L150088	1	Torsion Spring	-
26	L150087	1	Adapter Fitting	(SUB FOR L157051)
27	R223781	1	Extension Spring	-
28	L156822	1	Ball Joint	-
29	55M7013	1	Ball Stud	-
30	L150088	1	Torsion Spring	-
31	AL158070	1	Potentiometer	(ALSO INCLUDES l155439)
32	SU294711	1	Hose	-
33	19M9317	1	Screw	M8 X 80
