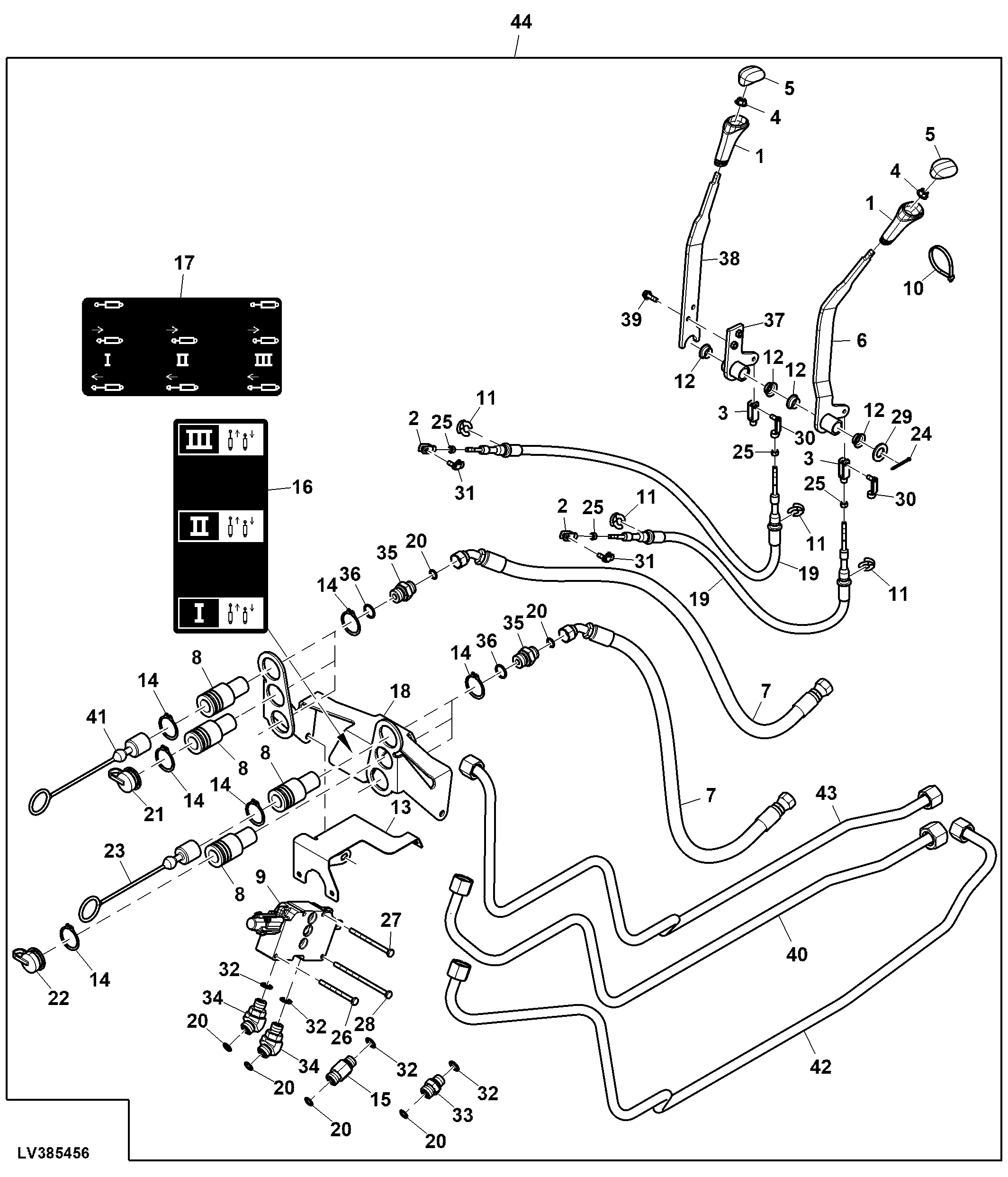

Triple Rear SCV, Attachment

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L77747	2	Knob	-
2	L80051	2	Yoke	-
3	L80052	2	Yoke	-
4	M111717	2	Nut	-
5	M113899	2	Insert	-
6	RE235243	1	Lever	SCV
7	RE45723	6	Hydraulic Hose	Flexible Oil
8	RE45822	4	Breakaway Coupler	-
9	RE67097	1	Valve	-
10	R105388	4	Tie Band	-
11	R112612	4	Snap Ring	-
12	R113369	4	Bushing	-
13	R114024	1	Bracket	-
14	R120797	8	Snap Ring	-
15	R124222	1	Adapter Fitting	-
16	R180849	1	Label	Triple SCV
17	R180911	1	Label	SCV
18	R270460	1	Bracket	-
19	SJ293994	2	Push Pull Cable	-
20	T77857	10	O-Ring	-
21	W42417	1	Plug	SCV II Retract, Black
22	W42419	1	Plug	SCV II Extend, Yellow
23	W42420	1	Plug	SCV III Extend, Green
24	11M7017	1	Cotter Pin	3.200 X 32 mm
25	14M7272	4	Nut	M6
26	19H2851	1	Cap Screw	1/4" X 3"
27	19H3686	2	Cap Screw	1/4" X 3-1/2"
28	19H3755	1	Cap Screw	1/4" X 4-3/4"
29	24M7053	1	Washer	17 X 30 X 3 mm
30	45M7080	2	Spring Locking Pin	-
31	45M7101	2	Spring Locking Pin	-
32	51M7043	4	O-Ring	15.300 X 2.200 mm
33	38H5003	1	Adapter Fitting	-
34	38H5071	2	Elbow Fitting	-
35	38H5076	6	Adapter Fitting	-
36	51M7045	6	O-Ring	19.300 X 2.200 mm
37	SJ10997	1	Lever	Second SCV
38	SU21427	1	Lever	Second SCV Upper Half
39	N275828	2	Screw	-
40	RE270146	1	Oil Line	Triple Rear, W/ Midmount, Power Beyond
41	AW28043	1	Plug	SCV III Retract, Orange
42	RE270145	1	Oil Line	Triple Rear, W/ Midmount, Pressure
43	RE270147	1	Oil Line	Triple Rear, W/ Midmount, Tank
44	RE270429	1	Valve Kit	-
