Открытый узел

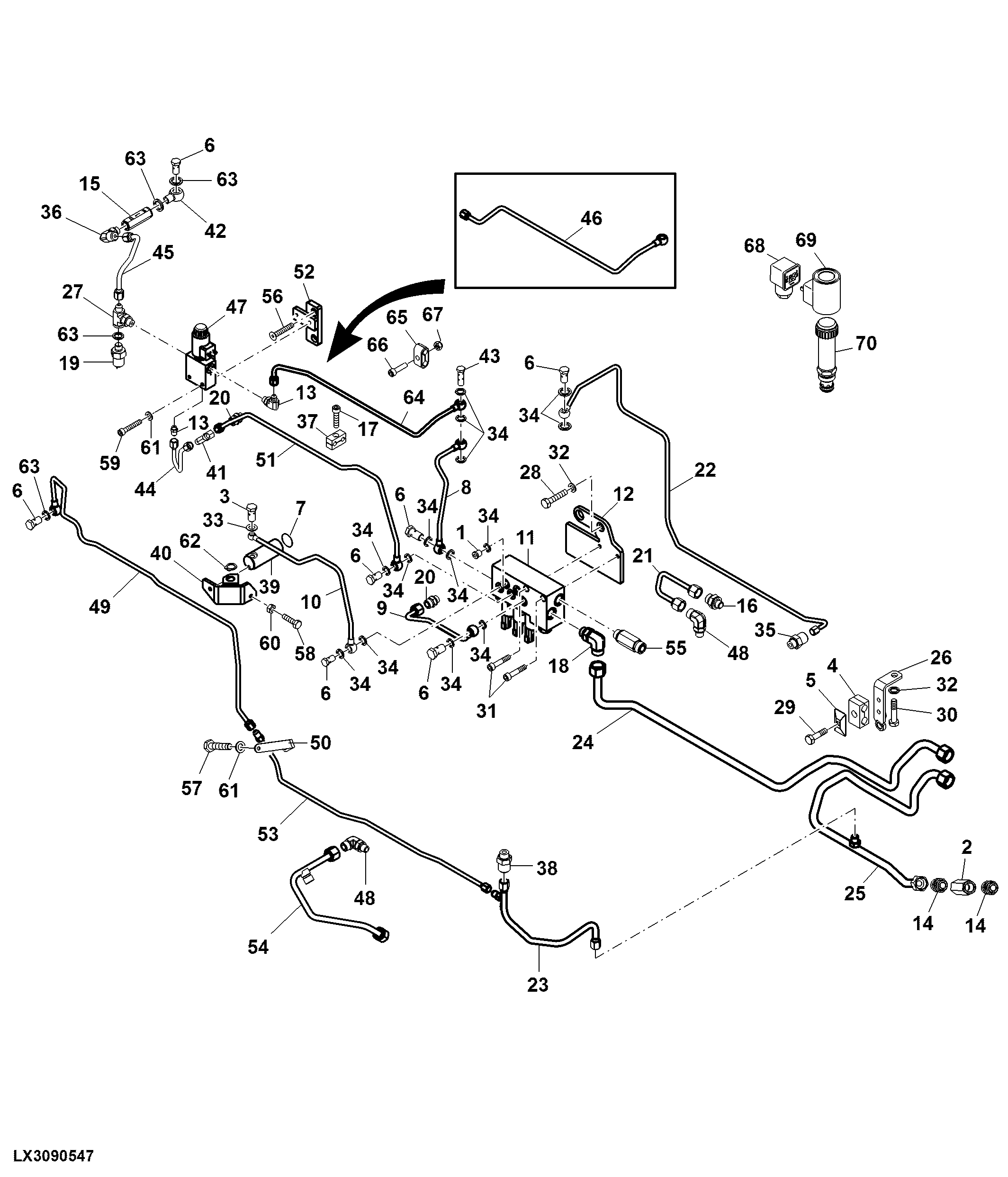

OIL SUPPLY LINE (POWRREVERSER)

OIL SUPPLY LINE (POWRREVERSER)

OIL SUPPLY LINE (POWRREVERSER)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

OIL SUPPLY LINE (POWRREVERSER)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ER021581	2	Plug	-
2	ER393084	1	Valve	-
3	ER190069	1	Hollow Screw	-
4	ER194404	1	Clamp	-
5	ER194406	1	Plate	-
6	ER194566	7	Fitting	-
7	ER028119	1	O-Ring	-
8	ER208715	1	Pipe	-
9	ER370565	1	Pipe	-
10	ER394923	1	Pipe	-
11	ER407230	1	Valve	(SUB FOR ER340180 OR ER399051)
12	ER340261	1	Bracket	-
13	ER137595	2	Fitting	-
14	ER342007	2	Fitting	-
15	ER644651	1	Valve	-
16	ER357174	1	Threaded Nipple	-
17	ER339161	1	Screw	M6 X 14
18	ER357375	1	Elbow Fitting	-
19	ER395151	1	Pressure Sensor	(SUB FOR ER642693)
20	ER134916	2	Fitting	-
21	ER388874	1	Pipe	-
22	ER357904	1	Pipe	-
23	ER399786	1	Pipe	(SUB FOR ER394926)
24	ER371258	1	Pipe	-
25	ER399787	1	Pipe	(SUB FOR ER394927)
26	ER371260	1	Bracket	-
27	ER642692	1	Tee Fitting	-
28	ER020917	1	Bolt	M12 X 25
29	ER020798	1	Screw	M8 X 50
30	ER020928	1	Bolt	M12 X 50
31	ER021399	2	Bolt	M8 X 55
32	24M7047	2	Washer	13 X 24 X 2.500 mm, SUB FOR ER023113
33	R62107	2	Washer	SUB FOR ER023260
34	ER023287	15	Washer	-
35	ER134916	1	Fitting	-
36	ER134919	2	Elbow Fitting	-
37	ER203178	1	Clamp	-
38	ER110888	1	Fitting	(SUB FOR ER204764)
39	ER204849	1	Cylinder	-
40	ER207419	1	Support	-
41	ER207433	1	Threaded Nipple	-
42	ER207887	1	Threaded Nipple	-
43	ER208480	1	Bolt	-
44	ER370566	1	Pipe	-
44	ER181784	1	Pipe	-
45	ER370567	1	Pipe	-
45	ER181783	1	Pipe	-
46	ER370568	1	Pipe	-
47	ER372057	1	Valve	-
48	ER372901	2	Threaded Nipple	-
49	ER381753	1	Pipe	-
49	ER181782	1	Pipe	-
50	ER383761	1	Support	-
51	ER388878	1	Pipe	-
52	ER393159	1	Bracket	-
52	ER181785	1	Bracket	-
53	ER394924	1	Pipe	-
54	ER394925	1	Pipe	-
55	ER394928	1	Threaded Nipple	-
56	ER020494	1	Socket Head Screw	M8 X 25
57	ER020747	1	Bolt	M6 X 16
58	ER020783	1	Screw	M8 X 30
59	ER021378	2	Screw	M6 X 40
60	ER022115	1	Nut	-
61	ER023066	3	Washer	-
62	ER024770	1	Clip	-
63	ER023286	6	Washer	-
64	ER181786	1	Pipe	-
65	ER403064	1	Clamp	-
66	ER021375	1	Screw	-
67	ER022405	1	Nut	-
68	ER409650	1	Elec. Connector Accessory	-
69	ER261837	1	Valve	-
70	ER261701	1	Valve	-
