Открытый узел

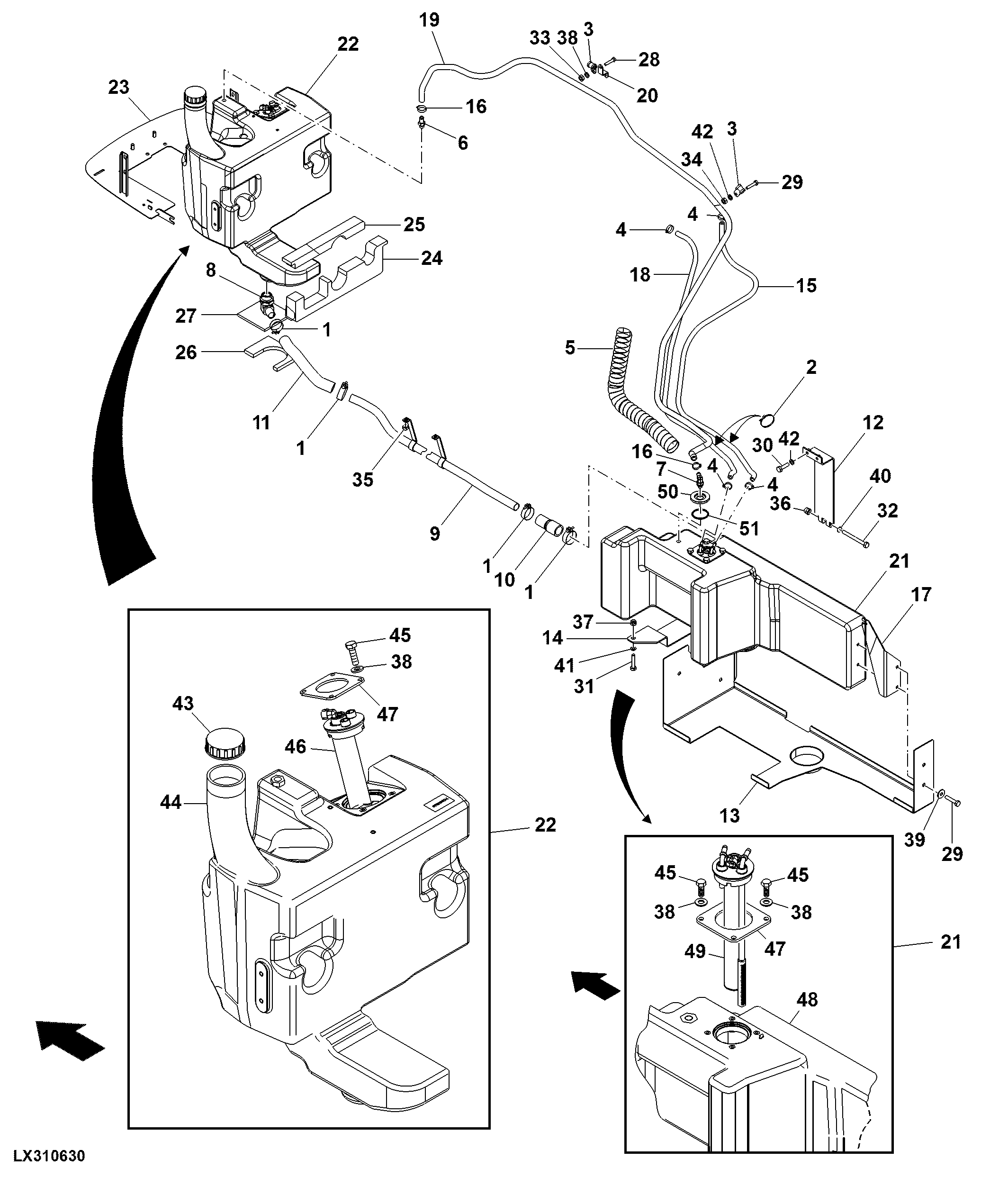

FUEL SUPPLY SYSTEM (WITH FRONT PTO)

FUEL SUPPLY SYSTEM (WITH FRONT PTO)

FUEL SUPPLY SYSTEM (WITH FRONT PTO)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

FUEL SUPPLY SYSTEM (WITH FRONT PTO)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ER028256	4	Clamp	-
2	ER030167	1	Clamp	-
3	ER201417	2	Clamp	-
4	ER201594	4	Clamp	-
5	ER206300	1	Hose Spring Guard	-
6	ER206845	1	Hose Fitting	-
7	ER206847	1	Elbow Fitting	-
8	ER208549	1	Pipe Elbow	-
9	ER208683	1	Pipe	-
10	ER208684	1	Hose	-
11	ER208686	1	Hose	-
12	ER208937	1	Bracket	-
13	ER208939	1	Guard	-
14	ER208967	1	Bracket	-
15	ER209031	1	Hose	-
16	ER245525	2	Clamp	-
17	ER339525	1	Guard	-
18	ER374845	1	Hose	-
19	ER374846	1	Hose	-
20	ER386501	1	Bracket	-
21	ER386796	1	Tank	-
22	ER393332	1	Tank	-
23	ER393438	1	Plate	-
24	ER393439	1	Gasket	-
25	ER393440	1	Gasket	-
26	ER393550	1	Isolator	-
27	ER393551	1	Isolator	-
28	ER020604	1	Bolt	M6 X 15
29	ER020777	6	Bolt	M8 X 18
30	ER020778	2	Screw	M8 X 20
31	ER020923	1	Cap Screw	M12 X 40
32	ER021169	1	Screw	M10 X 100
33	ER022111	1	Nut	-
34	ER022116	1	Nut	-
35	ER022119	2	Nut	-
36	ER022412	1	Nut	-
37	ER022413	1	Nut	-
38	ER023066	1	Washer	-
39	ER023070	5	Washer	-
40	ER023071	1	Washer	-
41	ER023075	1	Washer	-
42	ER023109	3	Washer	-
43	ER339338	1	Cap	-
44	ER393331	1	Tank	-
45	ER020749	4	Screw	-
46	ER393339	1	Fuel Sender	-
47	ER386654	1	Flange	-
48	ER208547	1	Fuel Tank	-
49	ER407480	1	Fuel Sender	-
50	ER471815	1	Seal	-
51	ER479006	1	O-Ring	-
